Exigences de dimensionnement pour un modèle : méthode Robot Structural Analysis

Utilisez la méthode de calcul des efforts internes recommandée pour les utilisateurs avancés de Robot.

Le module importe les efforts internes à partir du modèle Robot.

Poutres

• Doivent être linéaires.
• Doivent être des formes à ailes larges standard AISC.

  Dans Robot, sélectionnez la base de données de sections AISC.

  1. Sélectionnez Tools Job Preferences Databases Steel and timber sections.
  2. Dans la liste de la base de données, sélectionnez AISC 14.0 (formes laminées à chaud américaines), puis cliquez sur OK.
• Doivent figurer dans un plan.
• Ne peuvent pas croiser d’autres poutres.
• Ne peuvent pas former une chaîne de roulements circulaire avec d’autres barres.
• La plaque et toutes les poutres doivent être associées au même niveau.

Dalles

• Un groupe de sélection comprend précisément une plaque d’armature pour toutes les barres.
• La totalité de l’aire de calcul doit se trouver dans la plaque (aucun bord à l’intérieur de l’aire de calcul).
• La plaque doit être plane (pas de plaques déformées).

Paramètres de géométrie

Remarque : si le modèle ne répond pas aux exigences de géométrie, le module traite les poutres comme des poutres non-composites lors de la vérification. Cela provoque des moments négatifs dans la plupart des poutres et une traction dans la plaque BA.

• Définissez les relâchements aux extrémités de poutre sur Fixed-Fixed.
  Remarque : Dans Robot, Fixed-Fixed est un paramètre par défaut pour les relâchements aux extrémités de poutre.
  1. Sélectionnez les poutres et cliquez sur Geometry Releases.
  2. Dans la boîte de dialogue Releases, sélectionnez Pinned-Pinned, puis cliquez sur Apply.
  3. Acceptez les modifications dans le modèle.

     Une fois le modèle modifié, effectuez des calculs statiques pour actualiser les résultats.

• Dans la boîte de dialogue Panel Calculation Model de Robot, sélectionnez l’option No finite elements pour une plaque :
  1. Sélectionnez la dalle.
  2. Cliquez sur Geometry Properties Panel Calculation Model.
  3. Dans la boîte de dialogue Panel Calculation Model, double-cliquez sur Deck slab (one-way).

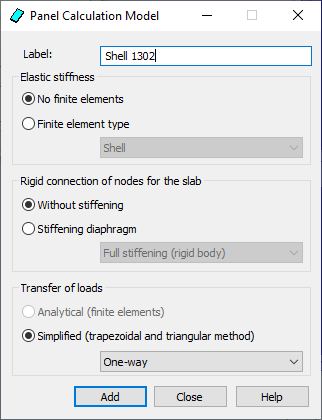

     Une autre boîte de dialogue Panel Calculation Model s’ouvre.

  4. Pour l’option Elastic stiffness, sélectionnez No finite elements. Cliquez sur Add, puis sur Close.
     Remarque : vous ne pouvez pas modifier le jeu de paramètres par défaut. Modifiez le nom du tablier dans une direction par défaut pour enregistrer les modifications.

  5. Dans la boîte de dialogue Panel Calculation Model, vérifiez si le champ Panel affiche les panneaux auxquels le modèle de calcul doit être affecté.
  6. Cliquez sur Apply et acceptez les modifications dans le modèle.
Remarque : Après avoir modifié le modèle, effectuez des calculs statiques pour actualiser les résultats.

Avertissements relatifs aux relâchements de nœuds

Lors des calculs de dimensionnement basés sur la méthode Robot Structural Analysis, vous pouvez recevoir plusieurs messages d’avertissement en raison d’un nombre trop important de relâchements sur certains nœuds. Ce type d’avertissement est à titre indicatif et n’implique aucun risque pour le modèle, car Robot applique des contraintes automatiques lors des calculs.
