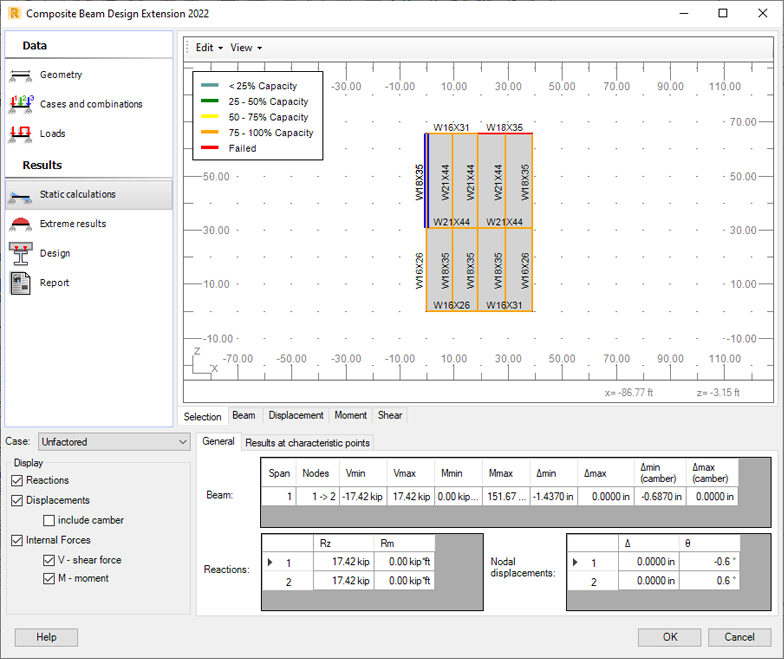

Utilisez l’onglet Static calculations pour :
Examiner les résultats des calculs statiques à partir d’un modèle Robot
Examinez les résultats pour chaque cas et combinaison de charges.
Pour afficher les résultats, dans le champ Case, sélectionnez un cas ou une combinaison de charge. Dans l’onglet General, les résultats de l’analyse statique pour la poutre, les réactions et le déplacement nodal s’affichent.
Sélectionner les points caractéristiques sur la poutre et afficher les résultats dans ces points
- Dans la fenêtre graphique, sélectionnez l’onglet Beam.
- Sélectionnez Edit
Characteristic Points.
- Placez le curseur sur le modèle de poutre et cliquez avec le bouton droit de la souris, puis choisissez un ou plusieurs points caractéristiques.
Un clic droit sur un point permet d’ouvrir l’onglet Results at characteristic points affichant les résultats pour les points sélectionnés.
Vous pouvez également spécifier des points caractéristiques sur la poutre, en utilisant une des méthodes suivantes :
- Dans l’onglet Results at characteristic points, double-cliquez sur la cellule dans la colonne Offset/Length et saisissez une valeur.
- Double-cliquez sur la cellule dans la colonne Offset et saisissez une valeur.
Afficher les diagrammes pour le résultat et le cas de charge sélectionnés
Pour afficher un diagramme, sous Display, sélectionnez un type de résultat : Reactions, Displacements ou Internal Forces. Un onglet contenant le diagramme correspondant est ensuite ajouté en bas de la fenêtre graphique. Cliquez sur cet onglet pour afficher un diagramme.
- Reactions
- Displacements (en option avec la contreflèche)
- Internal Forces (effort tranchant et moment fléchissant).
Les résultats suivants peuvent être présentés :

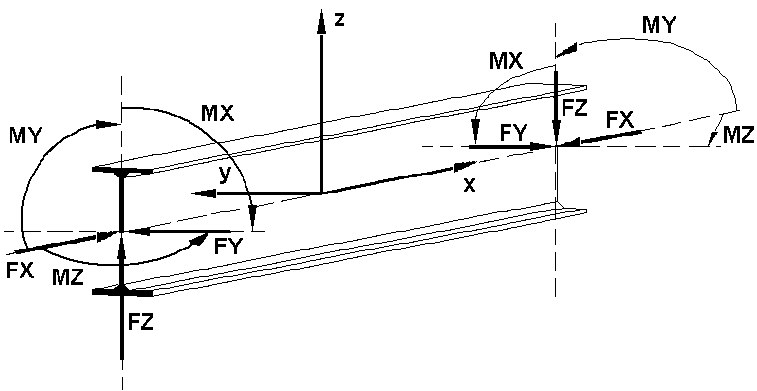

Sign convention (directions positives des efforts et des moments)
