Cette option permet d'effectuer l'analyse détaillée des barres en I en sections laminées ou soudées. Accédez à l’option en cliquant sur le bouton Détaillé dans la boîte de dialogue Résultats détaillés pour la norme EC3.
Suivant les conditions décrites dans la norme EUROCODE 3, les types d'analyse suivants sont effectués de manière indépendante et exécutés séparément :
- la stabilité de l’âme au cisaillement (chapitre 5.6) ;
- la stabilité de l’âme à la compression (chapitre 5.7) ;
- l’interaction cisaillement/flexion/compression (chapitre 5.6.7) ;
- la stabilité de l’aile comprimée (chapitre 5.7.7) ;
- la vérification des raidisseurs (chapitre 5.7.6).

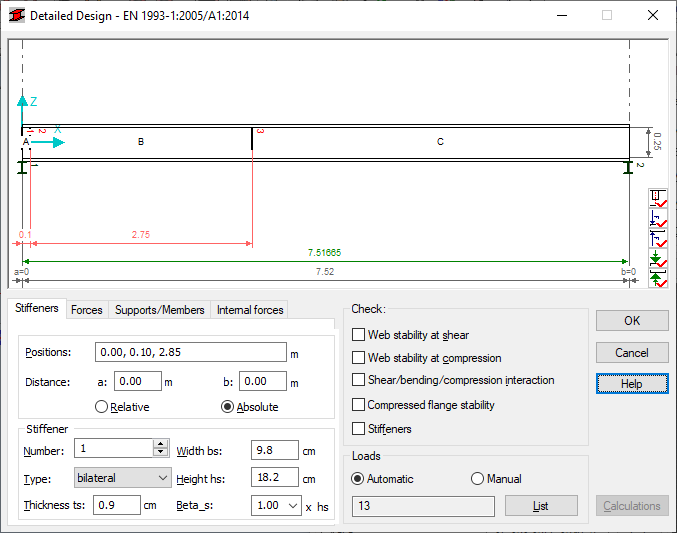

La boîte de dialogue est divisée en plusieurs parties :
- La partie supérieure de la boîte de dialogue comprend une représentation schématique de la barre contenant les dimensions de la barre ; les icônes suivantes sont situées dans le coin inférieur droit du dessin :
activation/désactivation de la présentation des raidisseurs, de la numérotation des panneaux et de la distance entre les raidisseurs
activation/désactivation de la présentation des efforts agissant sur l'aile supérieure de la barre, de leur numérotation et de la distance entre les efforts.
activation/désactivation de la présentation des efforts agissant sur l'aile inférieure de la barre, de leur numérotation et de la distance entre les efforts
Activation/désactivation de la présentation des appuis/barres aboutissantes qui se trouvent sur l'aile supérieure de la barre, de leur numérotation et de la distance entre les appuis/barres aboutissantes
Activation/désactivation de la présentation des appuis/barres aboutissantes qui se trouvent sur l'aile inférieure de la barre, de leur numérotation et de la distance entre les appuis/barres aboutissantes
- La boîte de dialogue contient quatre onglets : Raidisseurs, Forces, Appuis/barres et Efforts internes.
- La boîte de dialogue inclut les champs suivants : Calculs et Charges.
