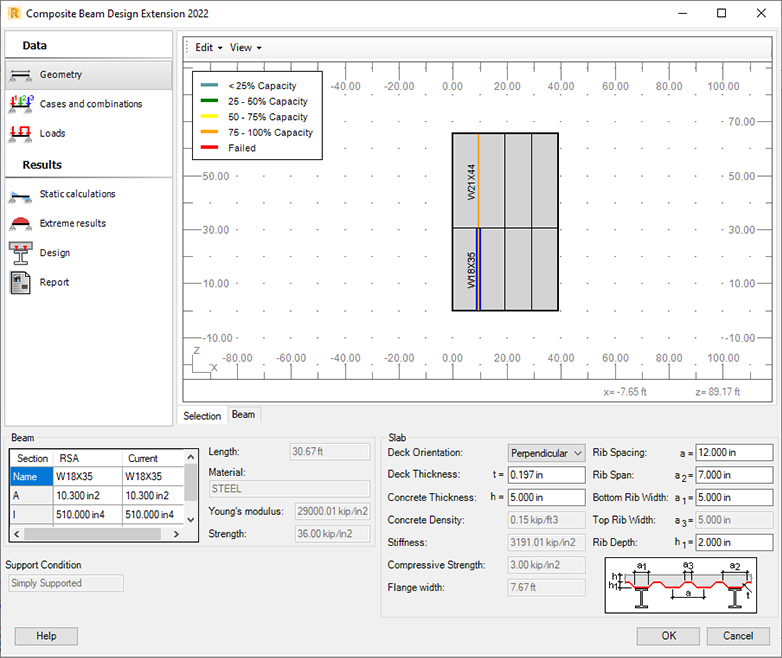

Geometry

Utilisez l’onglet Geometry pour :

Vérifier des données de géométrie de la poutre à partir du modèle Robot

Spécifiez l’orientation du tablier pour déterminer l’épaisseur effective de la plaque (conformément à la norme ANSI/AISC 360-10 I3.2c). Reportez-vous à la rubrique Orientation de la plaque.

• Perpendicular

  Sélectionnez cette option pour ignorer le béton au-dessous du sommet des nervures du tablier dans le calcul de l’épaisseur effective de la plaque (conformément à la norme ANSI/AISC 360-10 I3.2c).

• Parallel

  Sélectionnez cette option pour inclure le béton dans les nervures du tablier pour le calcul de l’épaisseur effective de la plaque (conformément à la norme ANSI/AISC 360-10 I3.2c). Vous pouvez sélectionner l’option Parallel si le tablier est parallèle ou presque parallèle à la poutre.

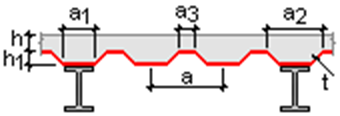

Spécifier les dimensions de la tôle trapézoïdale

Remarque : la modification des paramètres de la tôle trapézoïdale dans l’onglet Geometry ne modifie pas ces paramètres dans le modèle Robot.

• Épaisseur du tablier (t)
• Épaisseur du béton (h)
• Espacement des nervures (a)
• Travée des nervures (a2)
• Largeur des nervures inférieures (a1)
• Largeur des nervures supérieures (a3)
• Profondeur des nervures (h1).

Si vous sélectionnez dans le modèle Robot l’un des types de plaques orthotropes suivants :

• Dalle composée avec tôle trapézoïdale
• Plaque sur une tôle trapézoïdale :

le module lit ces paramètres à partir du modèle et renseigne automatiquement les champs. Dans le cadre d’une plaque sur une tôle trapézoïdale, la valeur de l’épaisseur du tablier est 0, car elle n’est pas définie pour ce type de plaque. Reportez-vous à la rubrique Types de géométrie des plaques disponibles.

Si vous définissez une plaque BA dans le modèle, les champs contenant les paramètres de la tôle trapézoïdale sont renseignés automatiquement avec des zéros. Vous pouvez spécifier les valeurs de ces paramètres.

Examiner des diagrammes de cisaillement, de moment et de déplacement de la poutre

Pour accéder aux diagrammes de poutre, cliquez sur l’onglet Beam sous la fenêtre graphique.
