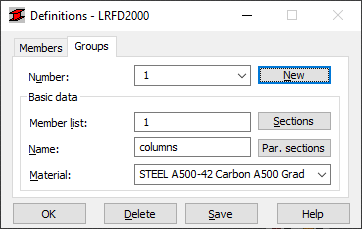

Cette option permet de définir des groupes de barres. Pour y acccéder, cliquez sur le deuxième onglet de la boîte de dialogue Définitions. Les informations suivantes s'affichent :
Le dimensionnement et l'optimisation des groupes sont effectués dans les groupes. Par conséquent, lorsque l’utilisateur vérifie les sections de barres, la définition de familles n’est pas nécessaire. Par contre, si vous prévoyez des procédures de dimensionnement ou d’optimisation, vous devez définir des groupes. La principale raison pour laquelle il convient de regrouper les barres en familles est la nécessité d’obtenir à l’issue du dimensionnement une section pour toutes les barres. Par conséquent, le critère utilisé le plus souvent lors de la création des familles est la même fonction des barres dans la structure : poteaux extérieurs d’une halle, poutres principales du plancher, etc. Ces éléments doivent avoir la même section.
Les boutons disponibles dans la boîte de dialogue permettent d'effectuer les tâches suivantes :
- Nombre - permet de sélectionner un numéro de famille
- Nouveau - permet d'ajouter un groupe à la liste des groupes existants
Données de base
- Nom - définit les noms des groupes
- Liste de membres : spécifie la liste des barres qui appartiennent à une famille définie
- Matériau : permet de sélectionner un matériau pour les barres de la famille. Chaque barre a son propre matériau défini. Si des barres de différents matériaux sont utilisées dans un groupe, les calculs sont basés sur le matériau défini dans ce champ. Par défaut, le matériau de la première barre est accepté comme matériau du groupe dans ce champ
- Sections
- Sections paramétrables.
