Résultats extrêmes

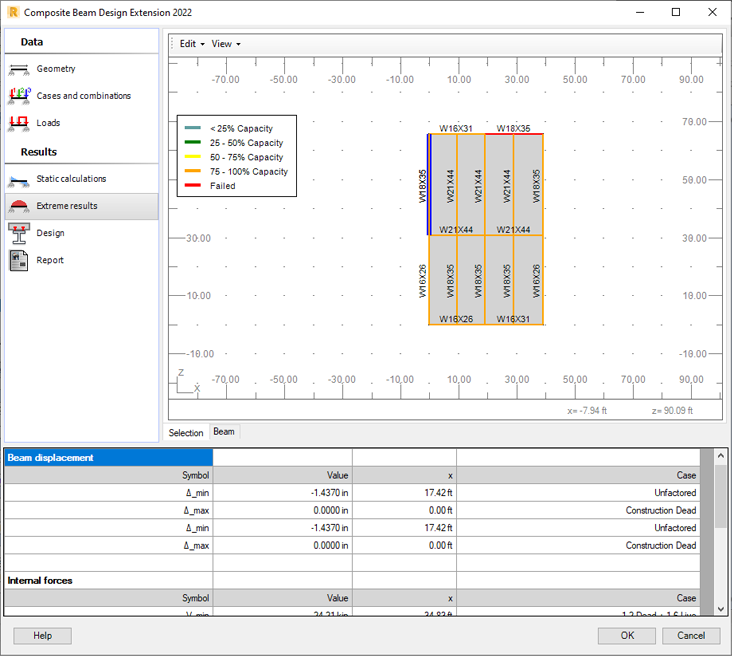

Utilisez l’onglet Extreme results pour examiner les valeurs extrêmes des éléments suivants :

• Déplacement
• Efforts internes
• Reactions

pour une poutre sélectionnée dans la fenêtre.

Pour chacun des résultats extrêmes, les données suivantes s’affichent :

• Valeurs maximales et minimales
• Cas ou combinaison de charges
• Pour le déplacement de la poutre : coordonnée x indiquant où se produit le déplacement de la poutre
• Pour les efforts internes : coordonnée x indiquant où l’effort interne est appliqué
• Pour les réactions : ID du nœud où la valeur min/max est mesurée

Convention des notation (directions positives des efforts et des moments)
