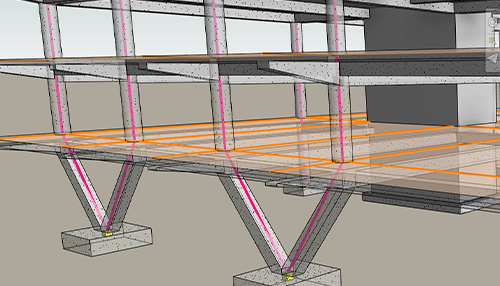

Étant donné que Revit est actuellement recommandé comme élément central de la coordination des modèles physiques et analytiques et que sa géométrie de modèle analytique peut être précise et totalement polyvalente, la nature de l'interopérabilité Revit-Robot a été ajustée. Un véritable échange géométrique bidirectionnel est axé sur le modèle analytique ainsi que ses propriétés matérielles et sectionnelles.
L’approche de la modélisation basée sur l’analyse pour Revit introduit de nouvelles capacités améliorées de modélisation structurelle pour la modélisation analytique.
La version 2024 de Revit propose une nouvelle méthode de définition des charges structurelles. Les charges ponctuelles, linéaires et surfaciques sont hébergées par des éléments et des panneaux analytiques, qu'il est possible de contraindre à la géométrie de l'élément. L'intégralité de la nouvelle définition de charge est entièrement transférée vers le modèle Robot Structural Analysis.
Autres améliorations apportées au lien Revit - Robot Structural Analysis :
- Il n'est pas possible d'importer dans Robot des charges structurelles définies en dehors du contour hôte à partir de Revit (des exceptions s'appliquent aux charges linéaires sur les panneaux partiellement ou entièrement situés en dehors de l'hôte).
- Simplification du transfert de la charge uniforme sur le panneau vers Robot.
- Amélioration des capacités de transfert des propriétés de panneau qui diffèrent en épaisseur et en matériau.
- Ajout de la possibilité de transférer des panneaux analytiques créés par extrusion dans Revit.
- Ajout de la possibilité d'affecter le type de dimensionnement acier par défaut dans Robot lors du transfert depuis Revit, en fonction du rôle structurel de l'élément analytique défini dans Revit.
- Ajout de la possibilité d'échanger les paramètres de dimensionnement de structures en acier entre Revit et Robot.
- Ajout de la possibilité de mettre à jour la position de la grille lors de la modification dans Revit et de l'envoi vers le modèle Robot.
- Ajout de la possibilité de transférer des barres en arc de Revit vers Robot.
- Ajout de la possibilité de créer des liaisons rigides lors du transfert de liaisons analytiques à partir de Revit.
