La boucle d’eau froide comporte un refroidisseur et une pompe à vitesse variable acheminant l’eau froide. En option, le refroidisseur peut être refroidi à l’eau, auquel cas celui-ci est relié à une boucle de condensateur.
Objets requis
La boucle d’eau froide doit reposer sur le principe de base ci-après.
- Au moins un serpentin de refroidissement doit être relié à la boucle.
Principes de base de conception
- La boucle d’eau froide peut fonctionner dans les deux modes suivants : eau froide à température élevée et eau froide à basse température.
- La boucle d’eau froide fonctionne comme une boucle d’eau froide à température élevée uniquement si tous les composants de cette boucle fonctionnent généralement à une température plus élevée. Dans ce domaine, cela se limite aux objets suivants :
- Poutre refroidie active
- Poutre refroidie passive
- Panneau radiant
- Si l’un des objets suivants se trouve dans la boucle d’eau froide, cette dernière fonctionnera en tant que boucle d’eau froide à basse température.
- Serpentin de refroidissement avec eau froide du système d'aération
- Système ventilo-convecteur 4 canalisations
- Serpentin de refroidissement avec eau froide du ventilateur
- La boucle d’eau froide fonctionne comme une boucle d’eau froide à température élevée uniquement si tous les composants de cette boucle fonctionnent généralement à une température plus élevée. Dans ce domaine, cela se limite aux objets suivants :
- La boucle d’eau froide possède les estimations de température par défaut ci-après.
| Propriété | Valeur | Remarques |
|---|---|---|
| Température d’alimentation de la boucle à température élevée | 15 °C | Déterminée par le système d'aération (généralement 12,7778 °C). |
| Température de retour de la boucle à température élevée | 18,333 °C | Déterminée par le système d'aération (généralement entre 12,7778 °C et 18,3333 °C par défaut). |
| Température d’alimentation de la boucle à basse température | 6,6667 °C | |
| Température de retour de la boucle à basse température | 15,5556 °C | Déterminée par la boucle d’eau chaude si le serpentin à eau chaude est inclus dans le système. |

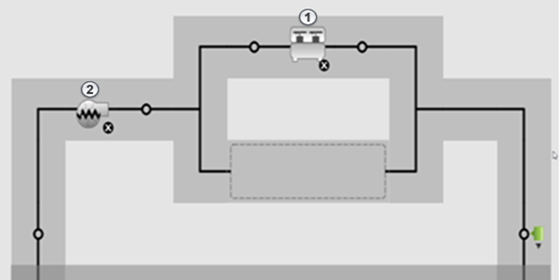

Configuration
- Refroidisseur
- Pompe
La boucle d’eau froide est constituée de deux composants principaux.
Refroidisseur
Le refroidisseur peut être refroidi à l’air ou à l’eau, et repose sur les principes de base ci-après.
| Propriété | Valeur | Remarques |
|---|---|---|
| Température de l’eau en sortie | N/A | Déterminée par la conception de boucle indiquée ci-dessus. |
| Rapport de charge de pièce minimum | 0.15 | |
| Régulation du débit | Variable | Flux modulé de manière à atteindre le point défini. |
| Coefficient de performance | 5.5 | |
| Température de l’eau à l’entrée du condensateur | N/A | Déterminée par la boucle de condensateur (généralement 29,44 °C). |
Pompe
La pompe installée dans la configuration du refroidisseur par défaut repose sur les principes de base ci-après.
| Propriété | Valeur | Remarques |
|---|---|---|
| Montée en pression | 179344,014 Pa | |
| Type de flux | Vitesse variable | |
| Régulation du débit | Discontinu | S’exécute uniquement en cas de besoin. |
