La boucle de condensateur utilise une tour de refroidissement pour alimenter en eau de refroidissement le refroidisseur électrique refroidi à l’eau dans la boucle d’eau froide.
Objets requis
La boucle de condensateur doit reposer sur le principe de base ci-après.
- Elle doit comporter au moins un objet, tel qu’un refroidisseur ou une pompe à chaleur eau/eau (WSHP), relié à la boucle.
Principes de base de conception
- Une boucle de condensateur peut fonctionner dans les deux modes, comme indiqué ci-dessous.
Boucle de condensateur de refroidisseur uniquement
- Le condensateur fonctionne uniquement dans ce mode lorsqu’il est relié à un équipement de refroidissement uniquement.
- La boucle de condensateur de refroidissement uniquement possède les estimations de température par défaut ci-après.
Propriété Valeur Remarques Température d’alimentation de conception 29,44 °C Intervalle de conception 5,56 °C Type de contrôle opérationnel Réinitialisation de la température humide extérieure Température d’approche opérationnelle 3,89 °C
Boucle de condensateur avec refroidissement et chaleur supplémentaire
- Le condensateur fonctionne dans ce mode lorsque la boucle de condensateur contient un condensateur avec du fluide frigorigène variable (VRF) ou une pompe à chaleur eau/eau (WSHP).
Configuration
Il existe deux configurations pour chacune des deux opérations de boucle de condensateur ci-après.

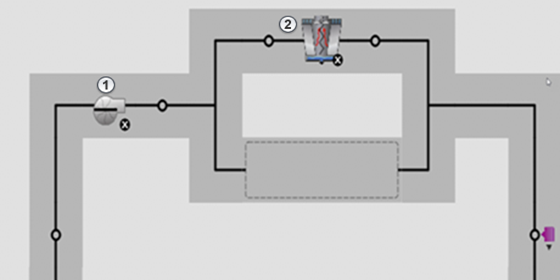

Refroidissement uniquement
- Pompe
- Tour de refroidissement

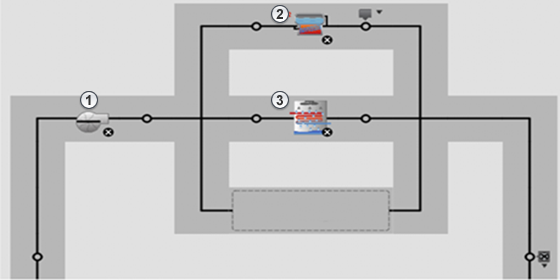

Boucle de condensateur avec refroidissement et chauffage supplémentaire
- Pompe
- Chaudière
- Refroidisseur de fluide
Pompe
La pompe repose sur les principes de base ci-après.
| Propriété | Valeur | Remarques |
|---|---|---|
| Montée en pression | 148556,625 Pa | |
| Type de flux | Vitesse constante | |
| Régulation du débit | Discontinu | S’exécute uniquement en cas de besoin. |
Tour de refroidissement
La pompe repose sur les principes de base ci-après.
| Propriété | Valeur | Remarques |
|---|---|---|
| Type de ventilateur | Vitesse variable | |
| Approche de conception | 3,8888889 °C | |
| Plage de températures de conception | 5,55555556 °C |
Refroidisseur de fluide
La pompe repose sur les principes de base ci-après.
| Propriété | Valeur | Remarques |
|---|---|---|
| Type de ventilateur | Vitesse constante |
Chaudière
La pompe repose sur les principes de base ci-après.
| Propriété | Valeur | Remarques |
|---|---|---|
| Température d’alimentation de conception | 21,11 °C | |
| Rendement | 96 % | |
| Mode de débit | Constant |
