Ajout ou suppression de séparations hydrauliques dans un réseau hydraulique

Séparez des réseaux de canalisations hydrauliques en boucles pour calculer l'écoulement et la perte de pression pour chaque boucle.

Ajout d'une séparation hydraulique

1. Sélectionnez le début ou la fin de la canalisation (ou les deux) pour la boucle secondaire.
   Conseil : Vous pouvez sélectionner plusieurs paires de canalisations.

2. Cliquez sur l’onglet Modifier | Canalisations groupe de fonction Séparation hydraulique (Ajouter une séparation).

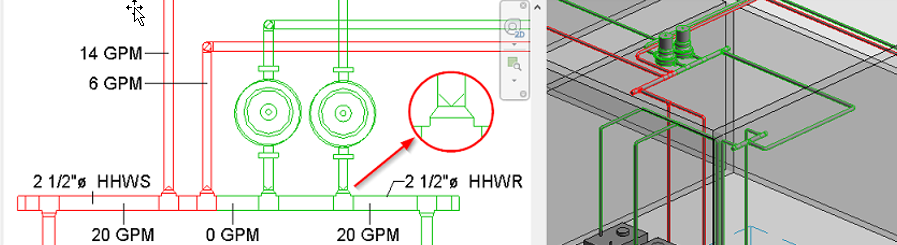

Un graphique s’affiche à l’extrémité de la canalisation, au point de séparation, comme illustré ci-dessous.

Conseil : Pour contrôler la visibilité du symbole de séparation hydraulique, cliquez sur l’onglet Vue groupe de fonctions Graphismes (Visibilité et Graphismes). Dans l’onglet Catégories de modèles, développez la catégorie Canalisation pour activer/désactiver les symboles de séparation hydraulique.

Lorsqu'un piquage est utilisé, le point de séparation exact est situé entre le piquage et la conduite principale ou le collecteur. Lorsqu'un té est utilisé, le point de séparation exact est situé entre le té et la canalisation de branche ou un raccord connecté au té. La canalisation commune, donc la canalisation entre les jonctions d'alimentation et de retour secondaires sur le collecteur, affiche un flux de zéro.

Le paramètre en lecture seule, Limite de boucle, indique si la canalisation sélectionnée est une limite pour une boucle séparée.

Suppression d'une séparation hydraulique

1. Sélectionnez une ou plusieurs canalisations de limite de boucle dans une boucle enfant.

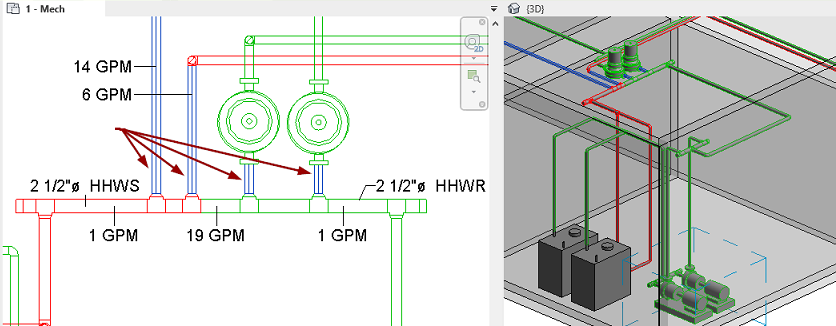

2. Cliquez sur l’onglet Modifier | Canalisations groupe de fonctions Séparation hydraulique (Supprimer une séparation).
