Scinder des éléments

Coupe un élément (un mur ou une canalisation) à un point sélectionné ou supprime un segment entre deux points.

Scinder les éléments linéaires

1. Cliquez sur l’onglet Modifiergroupe de fonctions Modifier (Scinder l’élément).
2. Si vous le souhaitez, dans la barre des options, cliquez sur Supprimer le segment interne. Lorsque vous sélectionnez cette option, Revit supprime le segment de mur ou de ligne entre les points sélectionnés.
3. Si vous le souhaitez, dans la barre des options, cliquez sur Supprimer le segment interne. Lorsque vous sélectionnez cette option, Revit supprime le segment de mur ou de ligne entre les points sélectionnés.
4. Cliquez sur l’élément, à l’endroit où vous voulez effectuer la scission. Si vous avez sélectionné l’option Supprimer le segment interne, cliquez sur un autre point pour supprimer un segment.


Lorsque vous scindez un mur, les parties obtenues sont des murs distincts pouvant être utilisés indépendamment. Lorsque vous scindez un élément MEP, tel qu'une canalisation, les segments individuels ne sont plus connectés.

Lorsque vous scindez une canalisation, un raccord est ajouté en fonction des paramètres définis dans Préférences d'acheminement. Revit utilise le contenu du champ Union. Si aucune union n'est définie, Revit utilise le contenu du champ Aile. Si une union et une aile sont définies, le contenu du champ Aile est utilisé. Lorsque vous scindez une gaine, Revit utilise le contenu du champ Union. Lorsque vous scindez un chemin de câbles ou un conduit, Revit utilise le contenu du champ Union dans les Propriétés du type.

Voir Spécification des préférences d’acheminement des gaines.

Remarque : pour les éléments de fabrication MEP, l’outil Scinder n’insère aucun manchon. Pour placer un manchon, sélectionnez le manchon souhaité dans la palette Éléments de fabrication MEP, puis utilisez l’outil Insérer un élément. Voir Outils permettant de placer des éléments de fabrication dans Revit.

Scinder le solide topographique

Vous pouvez scinder un solide topographique en deux éléments distincts, puis les modifier indépendamment.

Après avoir fractionné l’élément, modifiez le type de solide topographique pour représenter des routes, des lacs, des places ou des collines.

Vous pouvez également supprimer une partie du solide topographique. Par exemple, l’outil Scinder permet de supprimer des parties indésirables d’un solide topographique créé par un fichier importé, lorsque le fichier importé remplit des surfaces non topographiques avec des objets indésirables.

Pour scinder un solide topographique

1. Ouvrez une vue en plan ou une vue 3D dans laquelle le solide topographique est visible.
2. Cliquez sur l’onglet Modifier groupe de fonctions Modifier (Scinder l’élément).
3. Dans la zone de dessin, sélectionnez une arête du solide topographique à scinder.

   Revit passe en mode d’esquisse.

4. Cliquez sur l’onglet Modifier | Modifier le profilgroupe de fonctions Dessiner (Choisir des lignes) ou utilisez d’autres outils d’esquisse pour scinder le solide topographique.

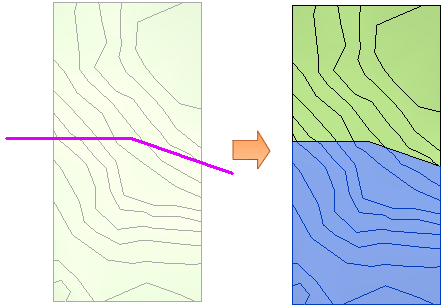

5. Esquissez des boucles fermées ou des boucles ouvertes. Les deux extrémités d’une boucle ouverte doivent couper la limite de l’élément.

   Exemples

   Boucle fermée	Boucle ouverte

6. Cliquez sur (Terminer le mode de modification).
Remarque : Si vous scindez un solide topographique avec une sous-division mais que la division ne croise pas la sous-division, vous recevrez une notification concernant la suppression de l’élément de sous-division, car il ne peut pas être créé. En principe, cliquez sur Supprimer les occurrences pour poursuivre la scission.
