Solides topographiques

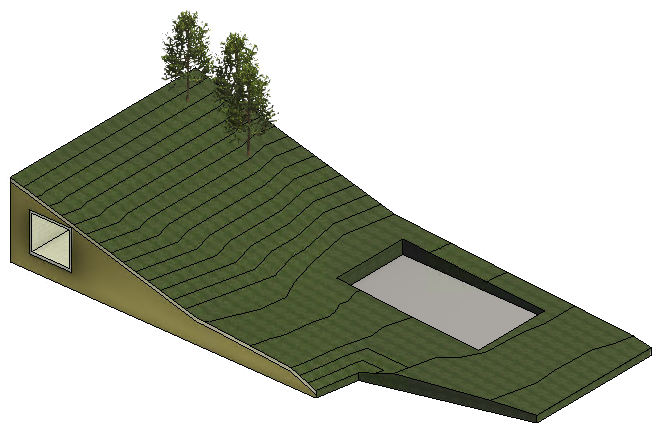

Pour représenter la topographie du site, créez un solide topographique dans le modèle Revit.

Onglet Volume et sitegroupe de fonctions Modéliser le site

(Solide topographique)
(Créer à partir d’une esquisse)
(Créer à partir de l’importation)
(Sous-diviser)
(Zone nivelée)

Rubriques dans cette section

À propos des solides topographiques
L’outil Solide topographique définit un élément topographique à l’aide de points d’élévation définis ou de données importées.
Création d’un solide topographique à l’aide d’une esquisse
Créez un solide topographique en esquissant un contour et en plaçant des points d’élévation.
Vidéo : Créer un solide topographique
Créez un solide topographique en esquissant un contour et en définissant des points d’élévation.
Création d’un solide topographique à partir de données importées
Vous pouvez créer automatiquement un solide topographique à partir des données des courbes 3D, importées à partir de fichiers de points DWG, DXF, DGN ou CSV.
Simplifier la topographie
Chaque point de la topographie crée une géométrie triangulée, ce qui exige plus de traitement. Lorsqu’un élément est créé à l’aide d’un grand nombre de points, vous pouvez le simplifier afin d’améliorer les performances du système. Lorsque l’élément est simplifié, la précision et la géométrie des courbes peuvent être modifiées en fonction des conditions spécifiques de la topographie. Une fois la simplification de l’élément effectuée, vérifiez les courbes et la géométrie. Si nécessaire, ajoutez des points pour améliorer la précision.
Contrôle de l’affichage des courbes de niveau sur les solides topographiques
Spécifiez les paramètres d’affichage des courbes de niveau sur les types de familles de solides topographiques.
Sous-diviser un solide topographique
Définissez une zone de solide topographique à décaler par rapport à la surface topographique d’origine.
Propriétés d’occurrence de sous-division
Modifiez les propriétés d’occurrence d’une sous-division pour modifier l’affichage du matériau, du décalage et de la courbe.
Création d’une zone nivelée
Mettez à niveau la topographie, en modifiant les élévations au niveau des points sélectionnés, pour élaborer une proposition de conception de site.
Propriétés d’occurrence de solide topographique
Modifiez les propriétés d’occurrence afin de modifier le niveau, le décalage de la hauteur, l’inclinaison, etc., d’un solide topographique.
Propriétés du type de solide topographique
Modifiez les propriétés du type pour modifier la structure, l’épaisseur par défaut, la fonction, etc. d’un solide topographique.

Sujet parent : Conception de site
