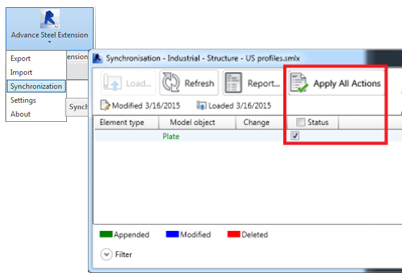

Utilisez le processus de synchronisation via l'extension Advance Steel pour mettre à jour le modèle Revit avec les modifications apportées dans Advance Steel.
La synchronisation est un processus qui vous permet de mettre à jour vos modifications à l'aide du format SMLX, sans avoir à réimporter la structure entière.
Workflow Synchronisation :

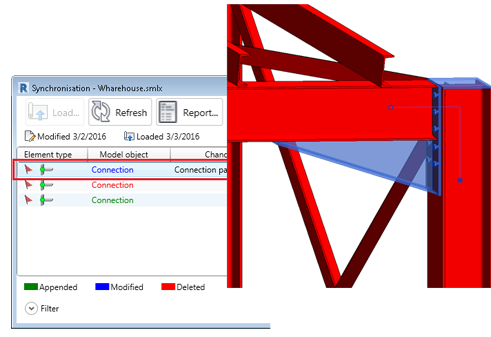

Pour repérer rapidement les objets de modèle Revit, vous pouvez cliquer deux fois sur les lignes (modifiées ou supprimées) dans la boîte de dialogue de synchronisation pour mettre en surbrillance les objets et leur appliquer un zoom avant dans le modèle. Si l'élément n'est pas visible dans la vue active, une vue dans laquelle un élément est visible s'ouvre. Dans le cas où l'élément ne serait pas visible dans une vue du projet, un message d'avertissement s'affiche pour signaler qu'aucune vue n'a été trouvée :
La boîte de dialogue Synchronization fonctionne avec les unités de mesure et les tolérances définies dans la boîte de dialogue Revit Project Units. Vous pouvez gérer le nombre de lignes modifiées qui s'affichent dans la boîte de dialogue Synchronization en modifiant la tolérance d'unité dans la boîte de dialogue Project Units.
Dans la boîte de dialogue Synchronization, les cases à cocher principales fonctionnent avec des filtres appliqués. Si des objets sont sélectionnés à l'aide de ces filtres et qu'une case à cocher principale est activée, celle-ci n'est sélectionnée que pour les lignes actives du filtre.

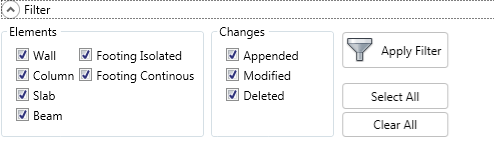

Boîte de dialogue Synchronization - Cases à cocher principales | Boîte de dialogue Synchronization - Filtres de sélection |
---|---|
![]() |
![]() |
Les images ci-dessous constituent un bon exemple :

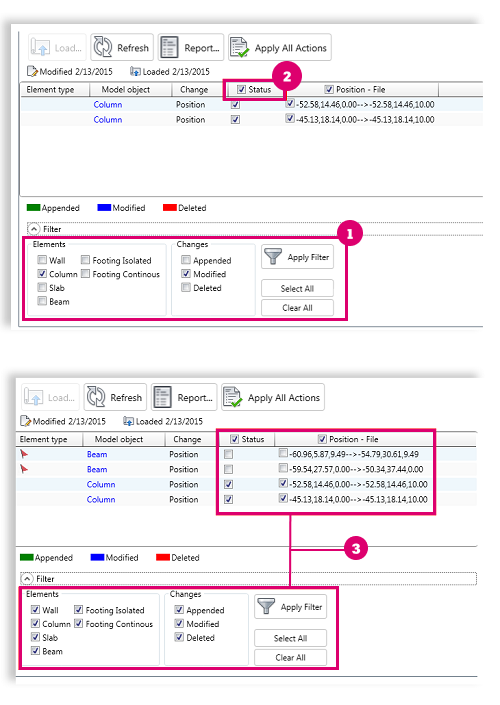

L'affichage des éléments de poteau a été sélectionné . La case à cocher principale de l'état a été sélectionnée
. Tous les objets ont de nouveau été rendus visibles
.
Dans la boîte de dialogue, vous verrez que seules les cases à cocher des lignes actives de la colonne sont sélectionnées.

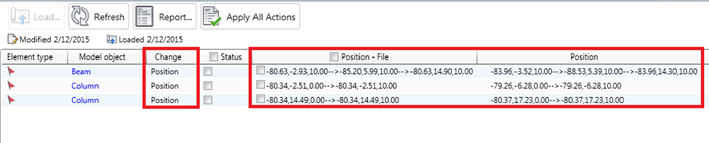

La boîte de dialogue Synchronization affiche à la fois les modifications apportées à la position (Position) et au décalage (Offset) sur une seule ligne de modification. Les points de coordonnées des points de départ et d'arrivée sur l'axe de système s'affichent. Cela s'applique à tous les éléments linéaires, y compris les poutres incurvées. Les axes droits sont définis par deux points avec la syntaxe suivante "0,0,0->1500,0,0" et les axes de poutre incurvée sont définis par 3 points "0,0,0->1500,1500,0->3000,0,0", où les coordonnées du milieu représentent le milieu de la poutre incurvée.

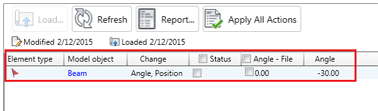

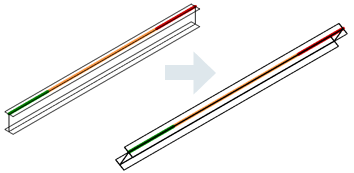

Les rotations de section de poutre et de poteau sont positionnées et appliquées à l'aide de la boîte de dialogue Synchronization dans Revit. La modification est affichée avec le mot Angle.
Les modifications apportées à la plaque qui suivent peuvent être synchronisées dans Revit :
Pour afficher les fonctions mentionnées ci-dessus, un modèle issu de Revit a été exporté puis importé dans Advance Steel. Ici, plusieurs assemblages ont été modélisés entre les éléments de structure. Après cette étape, le modèle est exporté de nouveau, cette fois-ci depuis Advance Steel, et les plaques ont été synchronisées dans le modèle Revit initial.
Reportez-vous aux exemples dans les images ci-dessous :

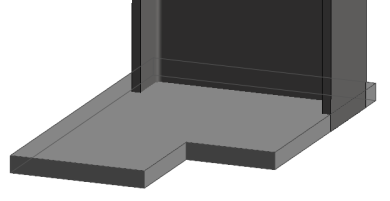

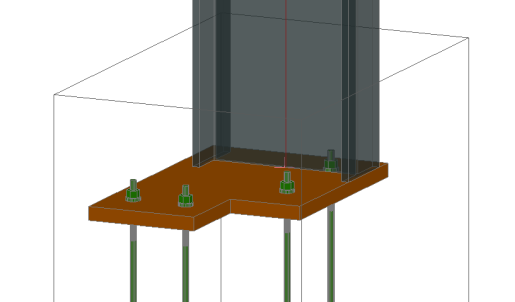

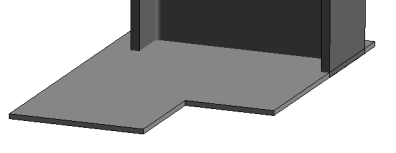

Modèle Advance Steel | Modèle Revit | Processus de synchronisation de Revit | Modèle Revit synchronisé |
![]() |
![]() |
![]() |
![]() |
Dans l'exemple suivant, le pied de poteau d'angle a pivoté de 90 degrés dans le modèle Advance Steel.

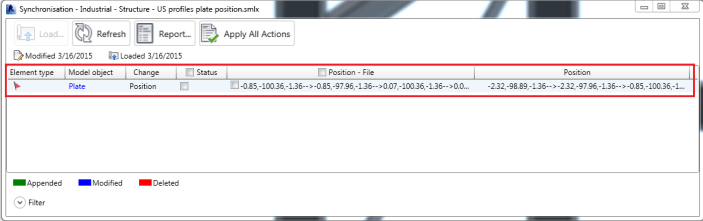

Lorsque cette modification est de nouveau synchronisée dans le modèle Revit, la différence est indiquée comme modification de position.

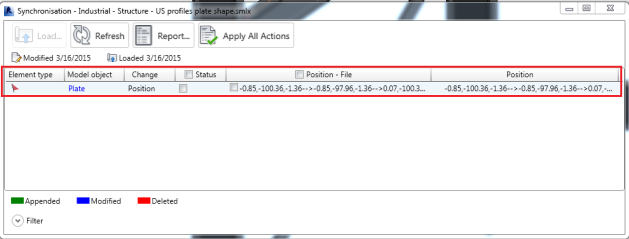

La boîte de dialogue Synchronization compare les coordonnées de chaque point qui définit la plaque et les affiche à l'interface comme suit : "-0.85,-100.36,-1.36 à -0.85,-97.96,-1.36 à 0.07,-100.36,-1.36 à ...".
Si la modification est appliquée, le pied de poteau d'angle est pivoté vers la nouvelle position.
Modèle Advance Steel | Modèle Revit | Processus de synchronisation de Revit | Modèle Revit synchronisé |
![]() |
![]() |
![]() |
![]() |
Dans l'exemple suivant, la forme de la plaque de base a été modifiée dans le modèle Advance Steel. Lorsque cette modification est de nouveau synchronisée dans le modèle Revit, la différence est également indiquée comme modification de position. La boîte de dialogue Synchronisation compare les coordonnées de chaque point qui définit la plaque et les affiche dans l'interface comme suit : "-0.85,-100.36,-1.36 à -0.85,-97.96,-1.36 à 0.07,-100.36,-1.36 à ...".
Si la modification est appliquée, la forme de la plaque est modifiée en conséquence.
Modèle Advance Steel | Modèle Revit | Processus de synchronisation de Revit | Modèle Revit synchronisé |
![]() |
![]() |
![]() |
![]() |

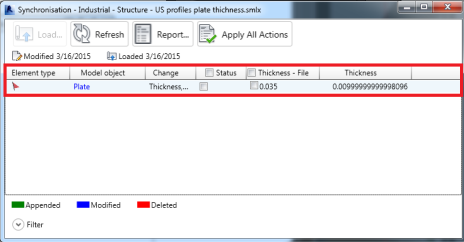

Dans l'exemple suivant, l'épaisseur de la plaque a été augmentée dans le modèle Advance Steel. Lorsque cette modification est de nouveau synchronisée dans le modèle Revit, la différence est indiquée comme modification d'épaisseur. Si la modification est appliquée, l'épaisseur de la plaque est modifiée en fonction de la nouvelle valeur.
Modèle Advance Steel | Modèle Revit | Processus de synchronisation de Revit | Modèle Revit synchronisé |
![]() |
![]() |
![]() |
![]() |

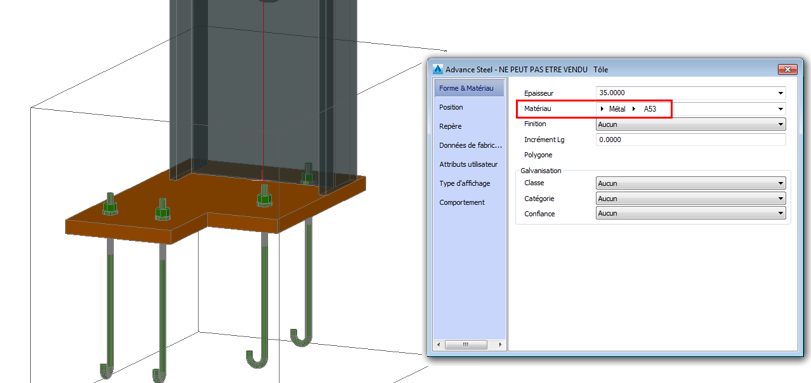

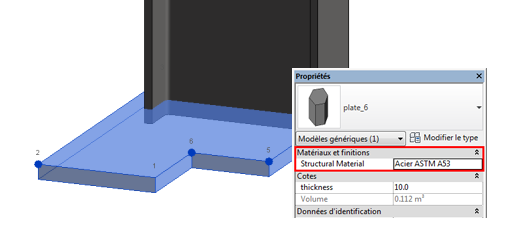

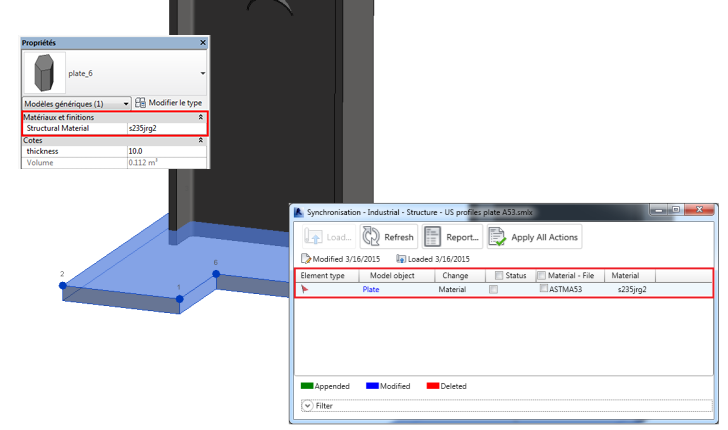

Dans l'exemple suivant, le matériau du pied de poteau a été modifié en "Acier ASTM A53" dans Advance Steel. Cette modification a ensuite été synchronisée dans le projet Revit. La différence est indiquée comme une modification de matériau. Si la modification est appliquée, le matériau de la plaque est modifié en fonction de la nouvelle valeur.
Modèle Advance Steel |
![]() |
Processus de synchronisation du modèle Revit |
![]() |
Modèle Revit synchronisé |
![]() |
