Placez la distribution alignée de l'armature de forme libre dans des éléments en béton avec une géométrie quelconque.
Vous pouvez placer une distribution alignée d'armature de forme libre en sélectionnant une ou plusieurs des références de face dans n'importe quelle vue. Cet exemple illustre le placement de distribution alignée d’une armature de forme libre dans une vue 3D.
- Cliquez sur l’onglet Structure
groupe de fonctions Armature
(Armature).
- Cliquez sur l’onglet Modifier | Placer l’armature de forme libre le groupe de fonctions Méthodes de placement
(Armature de forme libre).
-
Cliquez sur l’onglet Modifier | Placer l’armature de forme libre
le groupe de fonctions Type de distribution
(Aligné).
- Spécifiez un type d’armature dans la palette Propriétés.
- Dans le groupe de fonctions Jeu d’armatures, spécifiez une présentation.
- Cliquez sur l’onglet Modifier | Placer l’armature de forme libre le groupe de fonctions Suivant
(Surface). Dans la zone de dessin, sélectionnez la surface de l’élément qui hébergera l’armature de forme libre.
- Cliquez sur l’onglet Modifier | Placer l’armature de forme libre le groupe de fonctions Suivant
(Trajectoire). Indiquez un bord de l’élément.
Remarque : Si vous préférez, vous pouvez appuyer sur la barre d’espace pour continuer à sélectionner la trajectoire de distribution.
Si vous le souhaitez, vous pouvez sélectionner Vertical pour le paramètre Alignement de la barre dans la palette des propriétés ou choisir l’une des autres options d’alignement de la barre, pour laquelle vous devez également sélectionner une face. Voir Options d’alignement d’armature de forme libre.

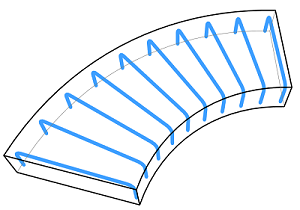

- L’armature remplit l’hôte comme défini par les surfaces de référence et les propriétés prédéfinies.
- Appuyez sur la touche Echap pour quitter le mode de placement Armature de forme libre.
le groupe de fonctions Sélection multiple
(Sélectionner plusieurs).
