Le comportement des éléments d'ossature est incorrect en présence de niveaux ou d'autres objets similaires.

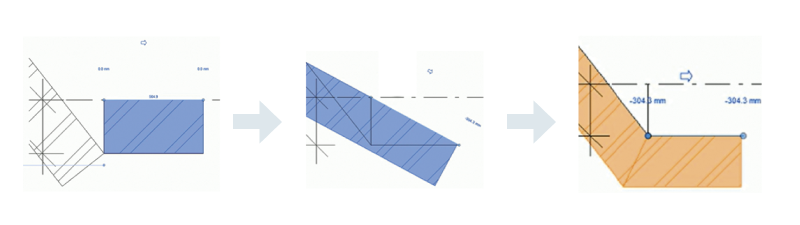

Problème : les éléments d'ossature sont positionnés de manière incorrecte. Cela se produit après la configuration des éléments le long de la ligne, à proximité du niveau de référence. Les éléments s'accrochent au niveau de référence au lieu de la ligne d'axe, ce qui entraîne une coupe incorrecte des éléments.
Cause : cela est dû à l'accrochage automatique de l'ossature (poutre ou poteau) au niveau de référence supérieur, si le niveau se trouve à moins de 1 pied (304,8 mm) de la ligne où vous insérez l'objet d'ossature.
Solution :
- Sélectionnez l'élément d'ossature (poutre ou poteau).
- Cliquez avec le bouton droit de la souris et sélectionnez Détacher du plan dans le menu contextuel.
- Déplacez manuellement les points qui définissent l'élément d'ossature vers la position appropriée.
