Lorsque vous placez une cote alignée, la valeur change en fonction de sa position.
Problème : la valeur d'une cote alignée change quand elle est placée, en fonction de sa position, ou 2 cotes mesurant les mêmes éléments présentent des valeurs différentes.
 |
 |
Cause : ce problème peut se produire lorsque les éléments alignés sont légèrement décalés les uns par rapport aux autres et ne sont pas exactement parallèles. L'outil Cote alignée a une tolérance de 0,002 degré lorsque les éléments parallèles sont définis. En fonction de vos paramètres d'unité, cette tolérance peut affecter la valeur rapportée par la cote alignée.

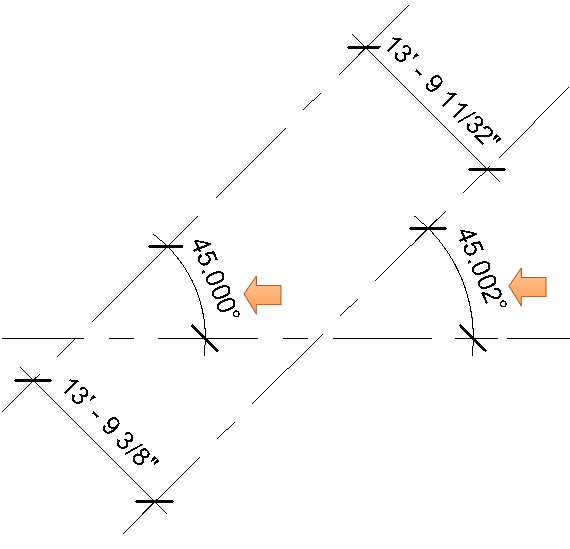

Solution : pour résoudre ces problèmes, assurez-vous que les éléments cotés sont exactement parallèles. Modifiez l'arrondi des unités angulaires jusqu'à au moins trois décimales. Placez une cote angulaire sur les éléments que vous voulez être parallèles et ajustez-les afin qu'ils soient au même angle. Si la différence d'angle entre les éléments est plus petite que 0,002 degré, réglez les paramètres des unités sur Personnalisé et définissez une valeur de précision plus élevée pour l'arrondi.
