Modélisation des jarrets
Découvrez comment renforcer la structure par la modélisation d'attributs supplémentaires, tels que des jarrets.
Dans la barre de menus, sélectionnez Géométrie > Attributs supplémentaires >
(Jarrets).Dans la boîte de dialogue Jarrets, cliquez sur

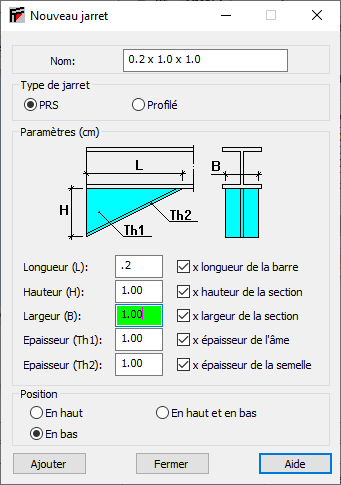

(Nouveau jarret).Dans la boîte de dialogue Nouveau jarret, entrez le nom 0.2 x 1.0 x 1.0 et définissez les paramètres du nouveau jarret comme suit et comme illustré ci-dessous.
- Longueur : 0.2
- Hauteur : 1.00
- Largeur : 1.00
- Épaisseur (Th1) : 1,00
- Épaisseur (Th2) : 1,00
- Position : En bas.
Remarque : la position du jarret est définie par rapport à l'axe Z.Cliquez sur Ajouter, puis cliquez sur Fermer.
Le nouveau jarret s'affiche dans la liste des jarrets, comme illustré ci-dessous .
Pour suivre les barres sur lesquelles vous travaillez, dans la barre d'état Vue, cliquez sur (N° de barres). Il s'agit d'une commande d'activation/désactivation.
Dans la barre de contrôle Vue, cliquez sur (Repères locaux) pour afficher le repère local des barres (comme illustré ci-dessous), de sorte que vous pouvez vérifier l'origine des barres. Les jarrets sont uniquement ajoutés dans le noeud d'origine d'une barre lorsque vous l'affectez dans la boîte de dialogue.

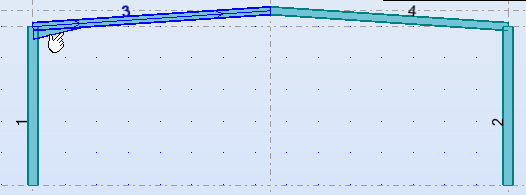

Déplacez la boîte de dialogue selon les besoins et placez le premier jarret sur le côté gauche de la structure à l'aide de l'une des méthodes suivantes :
- Dans la boîte de dialogue Jarrets, sélectionnez la zone d'édition des barres et entrez le numéro de la barre à laquelle vous souhaitez que le jarret soit raccordé (dans ce cas, 3, comme illustré ci-dessous), puis appuyez sur Entrée ou cliquez sur Appliquer. Lorsque vous utilisez cette méthode, le jarret est automatiquement affecté au noeud d'origine de la barre.
- Dans le groupe de fonctions Graphismes, cliquez sur l'extrémité gauche de la barre supérieure gauche. Lorsque vous utilisez cette méthode, vous pouvez sélectionner l'une ou l'autre extrémité de la barre.
Répétez cette étape pour créer un jarret sur le côté droit de la structure.
Fermez la boîte de dialogue Jarrets.
Enregistrez le projet.
