Nyújtja a több ablakkal és poligonnak metszett objektumokat.
Keres
Az MSTRETCH eszköz hasonlít a NYÚJT parancsra, de egy további funkciója lehetővé teszi, hogy egynél több metsző ablakot vagy metsző poligont adjon meg a nyújtani kívánt objektum részeinek azonosításához.
Tipp: Bekapcsolhatja az Orto módot (F8), megadhat egy értéket, és azután húzhat és kijelölhet közvetlen bevitel használatával a második bázispont promptnál.
Beállítások
| C | Metsző ablakot hoz létre. |
| CP | Metsző poligont hoz létre. |
| Undo | Visszavonja az előző nyújtási műveletet. |
| Remove objects | Eltávolítja az objektumokat a kiválasztási halmazból. |
Példa
A következő ábrán három téglalap szerepel, amelyeket ugyanolyan irányba ugyanolyan távolságba kell megnyújtani:

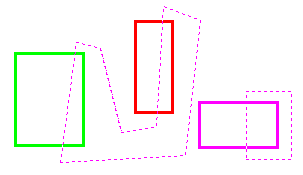

Az MSTRETCH lehetőséget nyújt egynél több kijelölés megadására. Ebben az esetben egy metsző poligon és egy metsző kijelölés határozza meg a nyújtandó területeket:

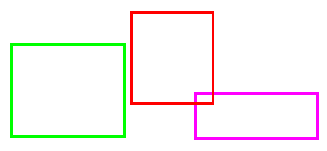

Először egy bázispontot kell megadni, majd egy második pontot vagy egy távolságot. Az eredményt a rendszer mindhárom téglalapra alkalmazza:
Fájl
mstretch.lsp
