Asszociatív méretek

Gondolkodott már azon, hogy egyes méretek miért frissülnek, amikor a geometria módosul, míg más méretek nem? A frissülő méretek csatolva vagy társítva vannak az általuk mért geometriához. Ezt méretasszociativitásnak nevezik. A méretek a létrehozásuk alapján lehetnek asszociatívak és nem asszociatívak. A méreteket úgy is leválaszthatja, hogy az általuk mért geometriát törli vagy szétveti.

Ha leválaszt egy méretet, az AutoCAD a következő üzenetek egyikét jeleníti meg a parancspromptban:

• Méret leválasztva
• Méretsegédvonal leválasztva


Megjegyzés: A videó nem tartalmaz hanganyagot vagy feliratozást.

Megjegyzés: A lépések, képek és videók kissé eltérhetnek az Ön termékverziójában látottaktól.

Ebben a Próbálta már? szakaszban azt mutatjuk be, hogy hogyan lehet bekapcsolni a feliratozásfigyelőt a leválasztott méretek jelzéséhez, illetve hogy mire kell figyelni a tervek módosításakor.

Továbbá megtudjuk, hogyan lehet a méreteket újracsatolni, leválasztani és törölni, ha már nincs rájuk szükség.

A sárga figyelmeztető jelek például azt jelzik, hogy a rajz két olyan mérettel rendelkezik, amelyek nincsenek csatolva a mért geometriához.

A méretasszociativitás típusai

A méretek rajzgeometriához való csatolása hatékonyabbá teszi a méretek frissítését a terv módosításakor.

Háromféle méretasszociativitás létezik:

• Az asszociatív méretek a hozzájuk csatolt geometria módosításakor automatikusan igazodnak a csatolt geometria helyéhez, irányához és méretértékeihez.
• A nem asszociatív méretek kiválaszthatók és módosíthatók fogók használatával, de nem változnak automatikusan, amikor az általuk mért geometriák módosulnak.
• Részlegesen asszociatív méretek akkor jönnek létre, amikor csak egy segédvonal van csatolva egy geometriai objektumhoz. Ez jellemzően a mérethez csatolt egyik geometria törlésekor vagy szétvetésekor fordul elő.

Feliratozásfigyelő

Ha a feliratozásfigyelő be van kapcsolva, megjelenít egy sárga figyelmeztető jelet a leválasztott méreteken. Az asszociativitás megszűnésének gyakori oka a geometria törlése vagy jelentősen módosítása. Az asszociativitás nem szűnik meg feltétlenül, ha a geometria egyszerűen át lett helyezve vagy át lett méretezve.

A Feliratozásfigyelő be- és kikapcsolása

Kattintson a Feliratozásfigyelő állapotsorgombjára a feliratozásfigyelő be- és kikapcsolásához .

Ha a feliratozásfigyelő aktív, egy Feliratozásfigyelő ikon jelenik meg az állapotsoron.

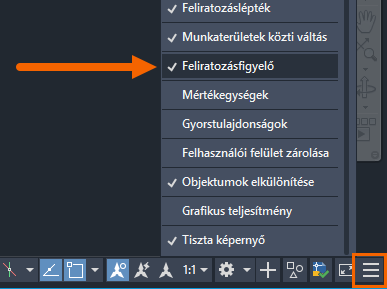

Ha nem látja a Feliratozásfigyelő állapotsorgombját, kattintson az állapotsor jobb szélén található Testreszabás elemre, és válassza a Feliratozásfigyelő lehetőséget.

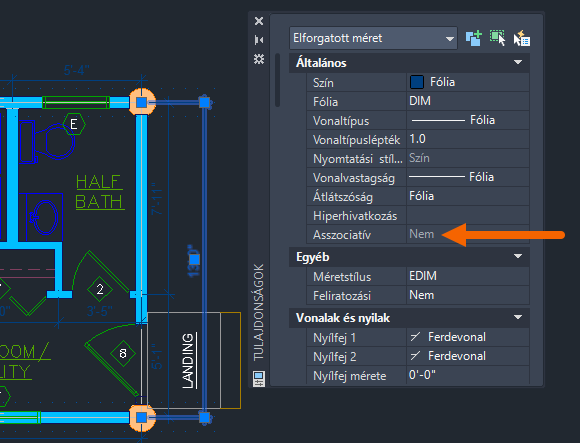

Ha a feliratozásfigyelő ki van kapcsolva, nem jelenik meg vizuális jelző arra vonatkozóan, hogy egy méret asszociatív vagy nem asszociatív. Használhatja a Tulajdonságok palettát vagy a LISTA parancsot a méretek állapotának ellenőrzéséhez.

Annak megadása, hogy az új méretek asszociatívak legyenek-e

Alapértelmezés szerint az új méretek asszociatívak. Ezt a Beállítások párbeszédpanelen módosíthatja.

1. Kattintson az Alkalmazás menü > Beállítások elemére

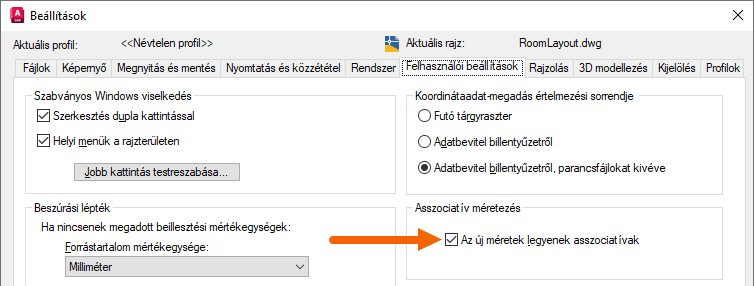

2. A Beállítások párbeszédpanel Felhasználói beállítások lapjának Asszociatív méretezés területén ellenőrizze, hogy Az új méretek legyenek asszociatívak jelölőnégyzet be van-e jelölve.

3. Kattintson az OK gombra.

Megjegyzés: Másik lehetőségként a DIMASSOC rendszerváltozó parancspromptba való beírásával módosíthatja az asszociatív méretezést.

Az asszociatív méretek a legtöbb geometriatípust támogatják a következők kivételével:

• Sraffozások
• Képek
• Alávetítések
• Többvonalas objektumok
• 2D szilárdtestek

Példa a leválasztott méretekre

Az alábbiakban tekintsen meg egy példát arról, hogy hogyan lesz egy méret leválasztott.

Ellenőrizze, hogy a feliratozásfigyelő be van-e kapcsolva.

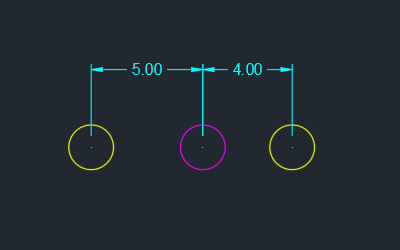

1. Hozzon létre egy új rajzot, majd adjon hozzá három kört és két méretet az alábbi példa szerint.

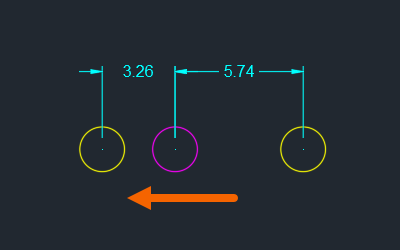

2. Mozgassa balra a középső kört.

   Tekintse meg, hogyan változnak a méretértékek. Ez azért van, mert a méretek a három kör középpontjához vannak csatolva.


3. Most törölje a középső kört.

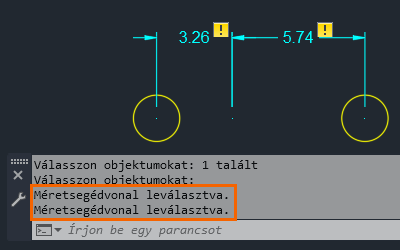

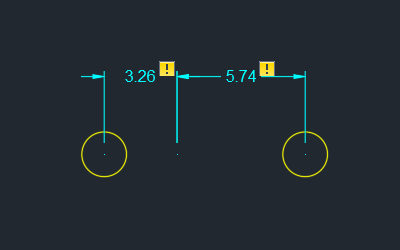

   A méreteken sárga figyelmeztető jel jelenik meg, jelezve, hogy azok már nincsenek a körökhöz csatolva. A középső kör törlése két leválasztott méretet hozott létre.



Leválasztott méretek használata

A terv módosítása miatt most két leválasztott méretünk van. Ennek javításához töröljük a szükségtelen méretet, és újracsatoljuk a többi méretet a megmaradt körökhöz.

Ezt kétféleképpen tehetjük meg: a szalagról, vagy a méreten lévő sárga figyelmeztető jelre kattintva. A két módszer hasonló. Az alábbi példában kattintson a sárga figyelmeztető jelre, és használja a menüt.

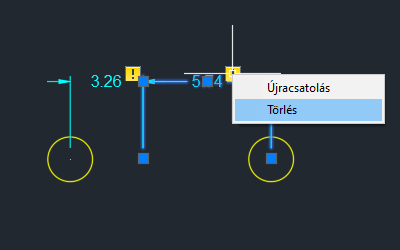

1. Kattintson a sárga figyelmeztető jelre, és a menüben válassza a Törlés parancsot a már nem szükséges méret eltávolításához.

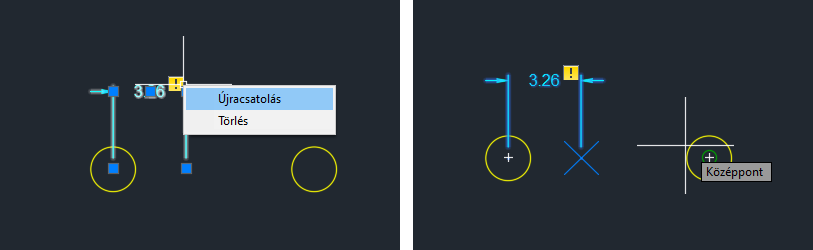

2. Kattintson a sárga figyelmeztető jelre a megmaradt méreten, és a menüben válassza az újracsatolás lehetőséget.
   Tárgyraszterek használatával válassza ki pontosan a körök középpontjait a méretek újracsatolásához a körökhöz.



   Figyelje meg, hogy a sárga figyelmeztető jel már nem jelenik meg a méreten. Ez azt jelzi, hogy a méret most már társítva van a két kör középpontjához.

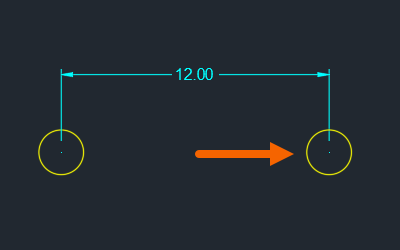

3. Mozgassa a jobb oldali kört.

   A méret a körök közötti új távolságot jeleníti meg.



Méret csatolása vagy újracsatolása a Szalag használatával

Most pedig csatoljunk méreteket a geometriákhoz bekapcsolt aktív feliratozásfigyelő mellett.

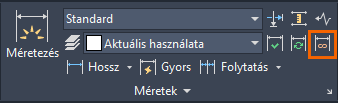

Egy méret asszociatívvá tételéhez kattintson a Feliratozás lap > Méretek panel > Újracsatolás ikonjára.

1. Válasszon ki egy vagy több méretet a csatoláshoz vagy újracsatolásához.
2. Nyomja meg az Enter billentyűt, és tegye az alábbiak egyikét:

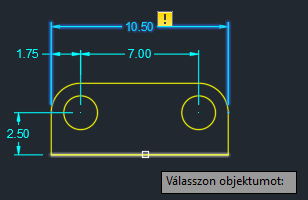

   • Egy méret egy adott geometriához való csatolásához írja be az o (Objektum kiválasztása) karaktert, majd válassza ki a geometriát.

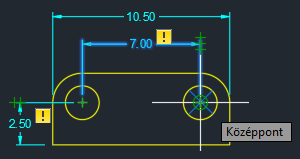

   • Az újracsatoláshoz szükség szerint a tárgyraszterek segítségével válasszon ki egy referenciapontot az objektumon, amelyet a jelölt segédvonalhoz szeretne csatolni.

3. Szükség esetén ismételje meg a lépéseket.

Megjegyzés: Ha egy méret szétvetése megtörtént, akkor az nem csatolható újra geometriához.

Méret asszociativitásának megszüntetése

1. A parancsprompthoz írja be: MÉRETLEVÁLASZTÁS.
2. Válasszon ki egy vagy több leválasztani kívánt méretet, majd nyomja meg az Enter billentyűt.
Ha a feliratozásfigyelő be van kapcsolva, egy sárga figyelmeztető jel jelenik meg a méreten, jelezve, hogy nem asszociatív.

Összefoglalás

A csatolt méret segíthet a rajzméretek frissítésében a terv módosításakor.

Asszociatív méretezési parancsok és rendszerváltozók

Parancs	Leírás
MÉRETLEVÁLASZTÁS	Megszünteti a kijelölt méretek asszociativitását.
MÉRETÚJRACSATOL	A kijelölt méreteket objektumokhoz vagy objektumok pontjaihoz rendeli, illetve megszünteti az ilyen hozzárendeléseket.
MÉRETREGEN	Frissíti az összes asszociatív méret helyét.
MÉRETSTÍLUS	Méretstílusokat módosít és hoz létre.

Rendszerváltozó	Leírás	Alapértelmezett érték	Mentés helye
ANNOMONITOR	A feliratozásfigyelőt be- és kikapcsolja.	-2	Rajz
DIMASSOC	A méret objektumok asszociativitását, valamint azt határozza meg, hogy a méreteket szétvesse-e a program.	2	Rajz
