AutoLISP (AutoCAD LT 2024)

Az AutoLISP egy hatékony termelékenységnövelő eszköz, amely lehetővé teszi a munkafolyamatok automatizálását és az AutoCAD LT funkcióinak bővítését.

Bár az AutoLISP nem egy új szolgáltatás, a 2024-es kiadástól kezdve elérhető az AutoCAD LT programban.

Az AutoLISP AutoCAD LT programban való bevezetése bizonyos korlátozásokkal lehetővé teszi a legtöbb olyan AutoLISP-program futtatását, amelyet az elmúlt 40 évben fejlesztettek ki. Bár nem kell AutoLISP-szakértőnek lennie ahhoz, hogy sok meglévő programot használhasson, az AutoLISP-programozás elsajátításával hatékonyabbá teheti munkafolyamatait.

Az AutoLISP-programok általában egy .lsp kiterjesztésű szövegfájlban vannak tárolva. Az AutoLISP-fájlok betöltésének elsajátítása az egyik első dolog, amelyet a következő gyakorlatokban elsajátít, mielőtt megismerné az AutoLISP-programozás néhány alapelvét. És nem, az AutoLISP előnyeinek kihasználásához nincs szükség előzetes programozási tapasztalatokra. Sok esetben csupán néhány új koncepcióra és az AutoCAD parancsok és rendszerváltozók jelenlegi ismeretére van szüksége.

AutoLISP-fájlok betöltése és használata

Ismerje meg, hogyan tölthet be és futtathat AutoLISP-fájlokban definiált parancsokat.

AutoLISP-kifejezések megadása

Ismerje meg az AutoLISP-kifejezések szintaxisát és a parancspromptban való megadásuk módját.

AutoLISP-kifejezések tárolása LSP-fájlokban

Ismerje meg, hogyan csoportosíthatja az AutoLISP-kifejezéseket parancsokba, és hogyan tárolhatja az AutoLISP-kifejezéseket LSP-fájlokban.

AutoLISP-fájl betöltése

Amikor először kezdi el az AutoLISP használatát, ahelyett, hogy saját programokat írna, valószínűleg online talált vagy a vállalat által létrehozott AutoLISP-fájlt tölt be. Az AutoLISP-fájlok betölthetők:

• Az AutoCAD LT indításakor
• Egy rajzfájl megnyitásakor
• Ha a fájlban definiált programokat szeretné használni

A következő módszerek használhatók az AutoLISP-fájlok betöltésére az indításkor, rajz megnyitásakor vagy kézileg.

Betöltés indításkor	Kézi betöltés
Az Alkalmazások betöltése/törlése párbeszédpanel Indítópultja (ALKTÖLT parancs) Automatikusan betöltött AutoLISP-fájlok Beépülőmodul-csomagok	Alkalmazások betöltése/törlése párbeszédpanel (ALKTÖLT parancs) Húzás AutoLISP load függvény

Amint láthatja, az AutoCAD LT többféle módon képes betölteni az AutoLISP-fájlokat. A használt módszerek a rajzolási környezet konfigurációjától függnek. Egyelőre az Alkalmazások betöltése/törlése párbeszédpanel segítségével fogjuk megvizsgálni az AutoLISP-fájlok betöltését.

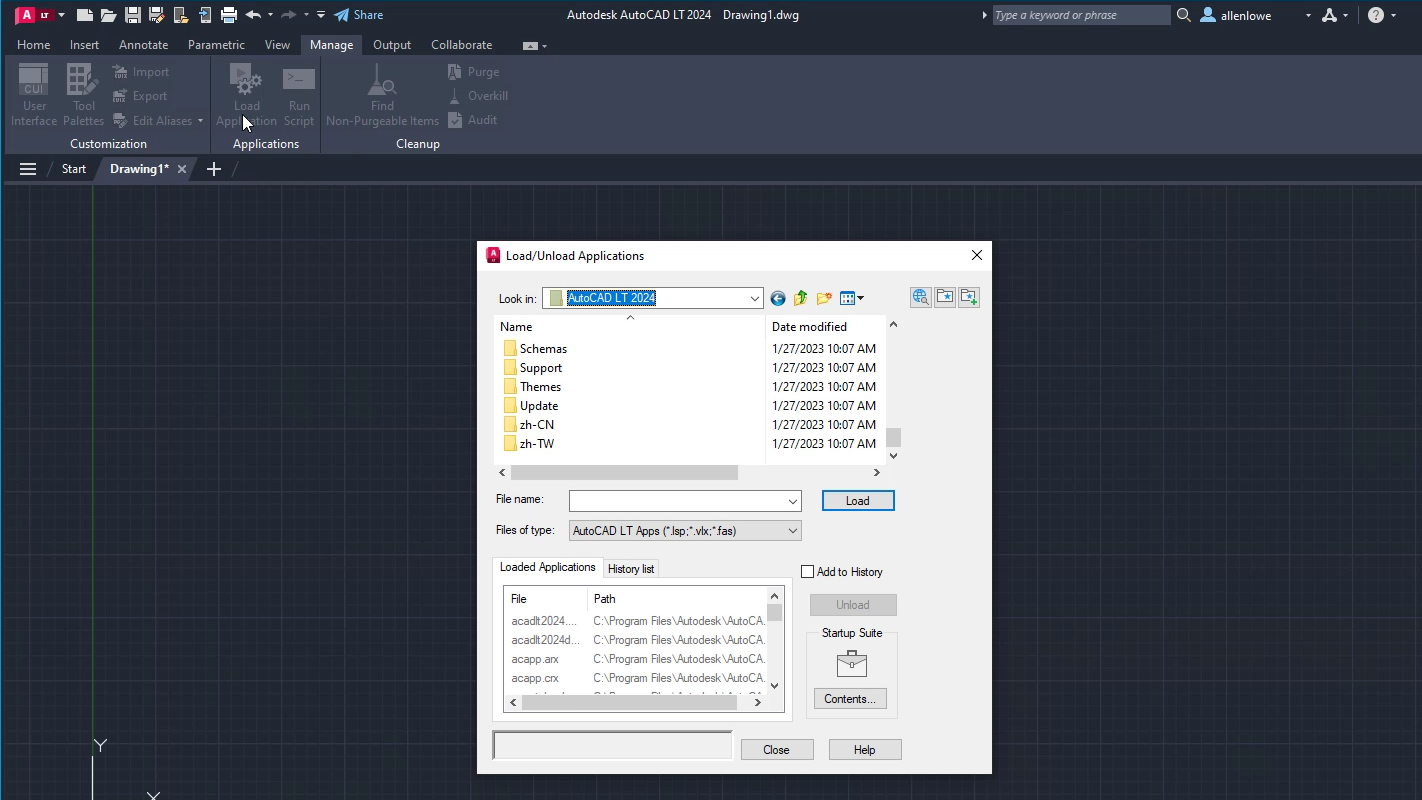

1. Az AutoCAD LT programban kattintson a Kezelés lap > Alkalmazások panel > Alkalmazás betöltése lehetőségre. Keres

   Az ALKTÖLT parancsot a parancspromptba is beírhatja.




2. Az Alkalmazások betöltése/törlése párbeszédpanelen kattintson a Keresés helye legördülő listára, és válassza az Ez a gép lehetőséget.


3. A Mappák és fájlok listában keresse meg a C:\Program Files\Autodesk\AutoCAD LT <kiadás>\Support\en-us mappát.

   Ha az angoltól eltérő, például jp-jp nyelv van telepítve, akkor az en-us helyett a megfelelő mappát válassza ki.

4. Válassza ki az acadlt2024doc.lsp fájlt, majd kattintson a Betöltés gombra.

   Az acadlt2024doc.lsp fájl egyike azoknak a speciálisan elnevezett AutoLISP-fájloknak, amelyeket az AutoCAD LT megkeres és betölt minden megnyitott vagy létrehozott rajzba, ha megtalálja. Ez az AutoLISP-fájl tartalmaz néhány, a termék által használt parancsot és egyéni AutoLISP-függvényt. Itt csak példafájlként használom.

   Az üzenetablakban az „acadlt2024doc.lsp sikeresen betöltve.” üzenet jelenik meg a párbeszédpanel bal alsó sarkában és a parancssori ablakban.




5. Kattintson a Bezárás gombra.
6. A parancssorba írja be a dpfogók parancsot.

   Ez elindítja az AutoLISP által az acadlt2024doc.lsp fájlban definiált DPFOGÓK parancsot. A DPFOGÓK parancs megnyitja a Beállítások párbeszédpanelt, és megjeleníti a Kiválasztás lapot.

Az előző gyakorlatban a DPFOGÓK parancsot használta. Biztos vagyok benne, hogy kíváncsi arra, honnan tudhatta volna, hogy ez egy parancs a betöltött AutoLISP-fájlban. Előfordulhat, hogy a programok olyan kódot használnak, amely közvetlenül a parancssor ablakában üzenetet jelenít meg, így tudhatja, mely parancsok vannak definiálva és használhatók. Ez azonban nem mindig van így, és előfordulhat, hogy meg kell nyitnia egy AutoLISP-fájlt, hogy megtudja, mely parancsok vannak definiálva. Az AutoLISP-fájlokat a Jegyzettömbbel nyithatja meg.

A következő kép a Jegyzettömbben megnyitott acadlt2024doc.lsp fájl egy részét mutatja. A parancspromptban megadható, AutoLISP által definiált parancsok előtagja a c:. A közvetlenül a c: után található szöveg a parancs neve.

AutoLISP-fájlok kezelése és védelme

Bár nincs meghatározva, hogy hol tárolja a letöltött vagy létrehozott AutoLISP-fájlokat használat előtt, ajánlott egy megosztott helyen tárolni őket. A rajzsablonokhoz és a blokk-könyvtárakhoz hasonlóan arról is érdemes meggyőződni, hogy a csoport vagy a vállalat összes rajzolója rendelkezik-e hozzáféréssel ugyanazokhoz az AutoLISP-fájlokhoz. Fontolja meg a következő lehetőségeket:

• Tárolja őket egy hálózati meghajtón vagy felhőtárhely-szolgáltatón található mappában
• Szinkronizálja őket hálózati mappából a helyi meghajtóra a Windows indításakor Windows bejelentkezési parancsfájllal/kötegfájllal

Tipp: Az AutoLISP-fájlok tárolási helyétől függetlenül ajánlott írásvédettként megjelölni azt a mappát, amelyben az LSP-fájlok vannak tárolva. A mappa írásvédettként való megjelölésével a fájlok védve lesznek a váratlan módosításoktól.

Miután meghatározta az AutoLISP-fájlok tárolására szolgáló mappát, a Beállítások párbeszédpanel Fájlok lapján található Támogatási fájlok keresési útvonala és Megbízható helyek beállítással értesítenie kell az AutoCAD LT-t arról, hogy hol található a mappa. Az AutoCAD LT szoftvernek a következő okokból kell tudnia, hol találhatók az LSP-fájlok:

• További AutoLISP-fájlok igény szerinti betöltése az AutoLISP load függvényével (Támogatási fájlok keresési útvonala beállítás)
• Annak azonosítása, hogy mely mappákból lehet biztonságosan betölteni az LSP-fájlokat (Megbízható helyek beállítás)

A következő lépések bemutatják, hogyan adhatja hozzá a C:\AutoLISP Files mappát a Támogatási fájlok keresési útvonala és a Megbízható helyek beállításhoz. Ezt a helyet később egy LSP-fájl néhány rövid AutoLISP programmal való létrehozására fogja használni.

1. A Fájlkezelőben hozza létre az AutoLISP Files mappát a C:\ meghajtón, vagy egy olyan helyen, ahol írási jogosultsággal rendelkezik, például a Dokumentumok mappában.
2. Az AutoCAD LT programban kattintson a jobb gombbal a rajzterületre, és válassza a Beállítások lehetőséget. Keres
3. A Beállítások párbeszédpanel Fájlok lapján bontsa ki és jelölje ki a Támogatási fájlok keresési útvonala csomópontot.

   A felsorolt mappák azok, ahol az AutoCAD LT az AutoLISP-fájlokat keresi az egyéb egyéni fájltípusok között, amelyekben a rendszer a sraffozási mintákat, a vonaltípusokat, a parancsálneveket és az új felhasználóifelület-elemek definiálását tárolja.




4. Kattintson a Hozzáadás, majd a Tallózás gombra a jobb oldalon.
5. A Tallózás a mappák között párbeszédpanelen keresse meg a C:\AutoLISP Files mappát, vagy az AutoLISP-fájlokat tartalmazó mappát.


6. Jelölje ki az AutoLISP-fájlokat tartalmazó mappát, majd kattintson a Megnyitás gombra.

   A mappa a lista aljára kerül.

   Megjegyzés: Az AutoCAD LT felülről lefelé keresi a listában az egyéni fájlokat. A legtöbb esetben nem kell átrendeznie a mappákat, hacsak nem szeretné lecserélni az egyik általános testreszabási fájlt a sajátjával.



7. Válassza ki a Megbízható helyek csomópontot, és adja hozzá a C:\AutoLISP Files mappát vagy az AutoLISP-fájlokat tartalmazó mappát. A mappa hozzáadásához kövesse a 4–6. lépéseket.
8. Ha megjelenik a Megbízható fájlkeresési útvonal – Biztonsági probléma üzenet, kattintson a Folytatás gombra.


   Ne feledje: Ajánlott az AutoLISP-fájlokat tartalmazó mappát írásvédettként megjelölni.

   A mappa a lista aljára kerül.




9. Kattintson az OK gombra a módosítások mentéséhez, és lépjen ki a Beállítások párbeszédpanelből.

Amellett, hogy az AutoLISP-fájlokat tartalmazó mappákat írásvédettként jelöli meg, és megbízhatóként azonosítja őket, az AutoCAD LT nyújt további beállításokat is, amelyek segítenek megvédeni az AutoCAD LT-t a rosszindulatú kódoktól és kártevőktől. Az AutoCAD LT biztonsági beállításait a következő módon érheti el:

1. Az AutoCAD LT programban kattintson a jobb gombbal a rajzterületre, és válassza a Beállítások lehetőséget. Keres
2. A Beállítások párbeszédpanel Rendszer lapjának Biztonság paneljén kattintson a Biztonsági beállítások lehetőségre.


3. Szükség szerint módosítsa a beállításokat a Biztonsági szint és az Automatikus betöltés részen.
   1. Biztonsági szint – A végrehajtható programok betöltésére vonatkozó korlátozásokat szabályozza (SECURELOAD rendszerváltozó)
   2. Megbízható mappák – Azok a mappák, amelyekben az AutoCAD végrehajtható programokat tölthet be, ha a biztonsági szint közepes vagy magasabb (TRUSTEDPATHS rendszerváltozó)
   3. Végrehajtható fájlok keresésekor – Azt vezérli, hogy az AutoCAD LT az asztali parancsikon vagy egy megnyitott rajz mappája által meghatározott Kezdőmappában keresse-e az AutoLISP-fájlokat (LEGACYCODESEARCH rendszerváltozó)
   4. Automatikus betöltés – Azt vezérli, hogy az acadlt.lsp fájl csak a munkamenet kezdetén vagy minden megnyitott rajz esetén legyen-e betöltve (ACADLSPASDOC rendszerváltozó)
4. Kattintson az OK gombra a módosítások mentéséhez, vagy a Mégse gombra a módosítások elvetéséhez és a párbeszédpanel bezárásához.
5. A Beállítások párbeszédpanelen kattintson az OK gombra a módosítások mentéséhez és a párbeszédpanel bezárásához.

AutoLISP-utasítások megadása az AutoCAD LT-ben

Az online talált vagy a vállalat már meglévő AutoLISP-fájljainak betöltése és kezelése csak a kezdet ahhoz, hogy az AutoLISP használatával még hatékonyabb legyen az AutoCAD LT-ben. Miután elkezd használni AutoLISP-programokat már meglévő AutoLISP fájlokból a mindennapi munkafolyamatokban, előfordulhat, hogy módosítani kívánja azokat, vagy akár saját alapvető AutoLISP-programokat szeretne írni.

Talán azt gondolja magában, hogy az AutoLISP egy programozási nyelv, és hogy Ön nem programozó. Igaz, az AutoLISP egy programozási nyelv, de nem kell programozónak lennie ahhoz, hogy megtanulja, hogyan írhat AutoLISP-programokat. A legegyszerűbb AutoLISP-program egy olyan utasítás, amely lehetővé teszi egy parancs végrehajtását vagy egy rendszerváltozó értékének módosítását.

Az AutoLISP-utasítások nyitó zárójellel kezdődnek, és záró zárójellel végződnek. Az alábbiakban egy olyan AutoLISP-utasítás látható, amely bekapcsolja az Orto módot az ORTHOMODE rendszerváltozóval.

(setvar "orthomode" 1)

A parancsokhoz és rendszerváltozókhoz hasonlóan AutoLISP-utasításokat is megadhat az AutoCAD LT parancspromptjában. Próbáljuk meg:

1. Az AutoCAD LT programban hozzon létre egy új rajzot.
2. Az állapotsoron kattintson az Orto mód gombra az Orto mód letiltásához.

   Ha le van tiltva, az állapotsor gombja szürkén jelenik meg.




3. A parancspromptba írja be a következőt: (setvar "orthomode" 1), majd nyomja le az Enter billentyűt.

   Ekkor az állapotsor Orto mód gombjának bekapcsolva,kéken jelenik meg.





Gratulálunk az első AutoLISP-utasítás megírásához! Ön most már egy programozó!

Az előző AutoLISP-utasítás a setvar függvényt használja egy rendszerváltozó értékének beállítására. Létezik egy getvar nevű függvény is, amely egy rendszerváltozó aktuális értékét adja vissza. A setvar és a getvar függvény csak kettő a több százból, amelyek használatával automatizálhatja a munkafolyamatokat az AutoLISP segítségével. Bár az AutoLISP programozási nyelvet több száz függvény alkotja, a kezdéshez mindössze öt fő függvényt kell megismernie. Ezek közül kettőről már tanult. Az öt függvény a következő:

• COMMAND – Végrehajt egy megadott beállításokat és értékeket tartalmazó parancsot.
• DEFUN – Több AutoLISP-utasítást egy elnevezett függvénybe rendez. A függvények meghatározhatók parancsokként, amelyeket közvetlenül az AutoCAD parancspromptba lehet beírni.
• GETVAR – Lekérdezi egy rendszerváltozó aktuális értékét.
• SETQ – Egy olyan értéket tárol, amely később átadható egy parancsnak vagy AutoLISP-függvénynek.
• SETVAR – Értéket rendel egy rendszerváltozóhoz.

Most, hogy ismeri ezt az öt fő függvényt, és a setvar függvénnyel beállított egy rendszerváltozót, tekintsük át a command függvényt. Mielőtt folytatná, tudnia kell, hogy a parancsnevek előtagjaként . (pont) és _ (aláhúzásjel) karaktert, míg a parancsopciók neveinek előtagjaként _ (aláhúzásjel) karaktert használhat. Ezek a karakterek biztosítják, hogy a megadott parancs a vártnak megfelelően legyen végrehajtva.

Itt találja a karakterek jelentését:

• A . (pont) biztosítja, hogy a program a szabványos parancsot használja, és nem egy AutoLISP-pel újradefiniáltat. A szabványos parancsok definíciója az UNDEFINE paranccsal visszavonható.
• Az _ (aláhúzás) biztosítja, hogy az AutoLISP-utasítás a helyi parancs- vagy opciónév helyett a globális parancs- vagy opciónevet hajtsa végre. Például az aláhúzás nélkül az AutoCAD LT francia verziója a CERCLE parancsnevet várná el. Az aláhúzás hozzáadásával ugyanaz az AutoLISP-utasítás angol, francia és bármilyen másik nyelven is működik.

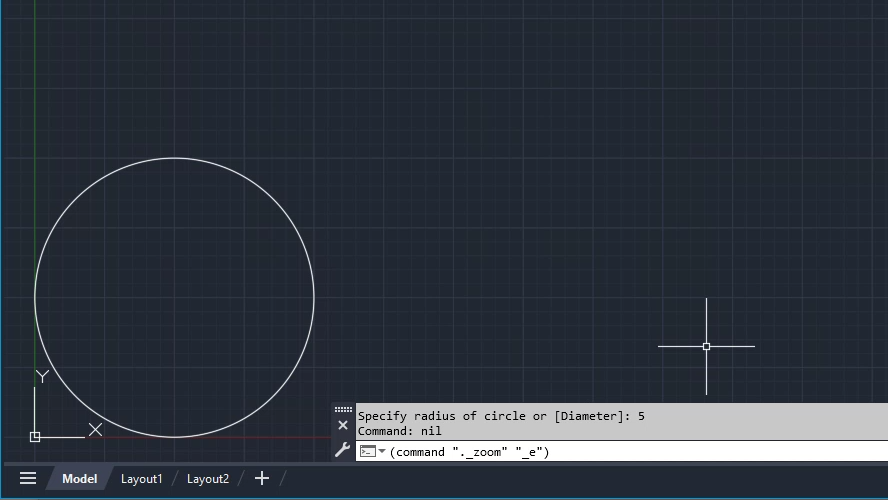

A következő lépésekben a command függvénnyel rajzoljon egy kört, és nagyítson rá a rajzra.

1. A parancspromptba írja be a következőt: (command "._circle" "5,5" 5), majd nyomja le az Enter billentyűt.

   A program az aktuális fólián az 5,5 pontra egy 5 egység sugarú kört rajzol.




2. A parancspromptba írja be a következőt: (command "._zoom" "_e"), majd nyomja le az Enter billentyűt.

   A rajz a kör terjedelmére van nagyítva, ha ez az egyetlen objektum a rajzban, máskülönben a rajz összes objektumának terjedelmére nagyít.





Most, hogy már látott néhány AutoLISP-utasítást, nézzük meg közelebbről a példa AutoLISP-utasítások különböző részeit és szintaxisát:

• Az AutoLISP-utasítások nyitó zárójellel kezdődnek, és záró zárójellel végződnek.
• Az AutoLISP-utasításokban szereplő parancsneveket, beállításokat és nem numerikus értékeket idézőjelek közé kell tenni. A szimmetrikus idézőjelek egy karakterláncot jelölnek. Néhány példa karakterláncokra: "1 1/4\"", "CONFIDENTIAL DRAFT" és "DOOR36.dwg".
• A teljes és a tizedes számokat általában nem kell idézőjelek közé tenni, kivéve, ha egy karakterlánc részei.
• A koordinátaértékek karakterláncként vagy listaértékként ábrázolhatók. Például az "5,5" és az '(5 5) karakterláncnak ugyanaz a jelentése, amikor a command függvénynek adja át értékként.
• Az érték megadása nélküli idézőjelek (""") az Enter billentyű lenyomását jelzik.
• A SZÜNET változó (vagy token) azt jelzi, hogy mikor kell a felhasználótól felhasználói bevitelt kérni.
• Ha egy karakterlánc idézőjelet tartalmaz, írjon egy fordított perjelet (\) az idézőjel elé, hogy a rendszer idézőjelként értelmezze. Ha például a karakterlánc tartalmaz egy hüvelyk jelet, akkor a következőképpen nézhet ki: "1 1/4\"".

Bár az AutoLISP-utasítások beírása közvetlenül a parancssorba nagyszerű mód az AutoLISP elsajátítására (mivel valós időben kap visszajelzést), nem túl hatékony az utasítások ismételt beírása a parancssorba. Az AutoLISP-utasítások újrafelhasználásának egyik módja az, hogy a defun függvénnyel egyéni parancsként csoportosítjuk őket.

Próbáljuk ki a defun függvényt, és definiáljunk egy ZP nevű egyéni parancsot, amely a rajz előző nézetére nagyít:

1. A parancspromptba írja be a következőt: (defun c:zp (), majd nyomja le az Enter billentyűt.
2. A (_> promptnál írja be a következőt: (command "._zoom" "_p"), majd nyomja le az Enter billentyűt.
3. A (_> promptnál írja be a következőt: ), majd nyomja le az Enter billentyűt.

   A parancs kimenete C:ZP.




4. Írja be a parancspromptba a következőt: ZP.

   Az előző nézet visszaáll.




5. A ZOOM vagy PAN paranccsal helyezze vissza a kört az aktuális nézetbe.
6. Írja be a parancspromptba a következőt: ZP.

   Az előző nézet visszaáll.

Bár a defun függvénnyel meghatározhat egyéni parancsokat az AutoLISP-utasítások újbóli felhasználásának megkönnyítésére, a definiált parancsok csak azokban a rajzokban érhetők el, amelyek definiálva vannak, és csak amíg a rajz nyitva marad. A következő szakaszban megtanulhatja, hogyan hozhat létre egy AutoLISP-fájlt, amelyben tárolhatja az egyéni AutoLISP-parancsait, valamint más AutoLISP-utasításokat, amelyeket az AutoLISP-fájl betöltésekor végrehajtana.

Az AutoLISP referencia útmutatóban többet megtudhat az öt fő függvényről, valamint a több száz egyéb elérhető függvényről.

AutoLISP-utasítások tárolása AutoLISP- (LSP-) fájlokban

Most, hogy tudja, hogyan írjon be AutoLISP-kifejezéseket a parancspromptba, nézzük meg, hogyan hozhatunk létre egy AutoLISP-fájlt, és hogyan tárolhatjuk az AutoLISP-kifejezéseket és egyéni parancsokat, hogy szükség esetén elérhetők legyenek. Az AutoLISP-fájlok sima ASCII szövegfájlok, amelyek egyszerű szövegszerkesztővel, például a Jegyzettömbbel hozhatók létre, és a kiterjesztésük .lsp. Nem ajánlott olyan szövegszerkesztő alkalmazásokat használni, mint például a Write vagy a Word, mivel ezek speciális karaktereket és formázást használhatnak, ami problémákat okozhat az LSP-fájl betöltésekor.

A következő gyakorlatokban megtanulja, hogyan hozhat létre egy LSP-fájlt, adhat hozzá néhány AutoLISP utasítást és töltheti be, majd kipróbálhatja az LSP-fájlban definiált parancsokat. A korábban említett öt fő függvényen kívül az alábbi függvények is elérhetők:

• A parancssori ablakban az üzenetek megjelenítéséhez és letiltásához használt prompt és princ függvények.
• Megjegyzések, amelyek egy ; (pontosvessző) kezdetű LSP-fájlban található utasítások. Ezek a sorok csak tájékoztató jellegűek, és nincsenek végrehajtva. A megjegyzések a saját sorukban vagy egy AutoLISP-utasítás után szerepelhetnek.

Most készítsük el saját fájlunkat, és töltsük be az AutoCAD LT programba:

1. Windows rendszerben kattintson a Windows Start gomb > Windows Kellékek > Jegyzettömb elemre, vagy a tálca keresőmezőjébe írja be a Jegyzettömb kifejezést.

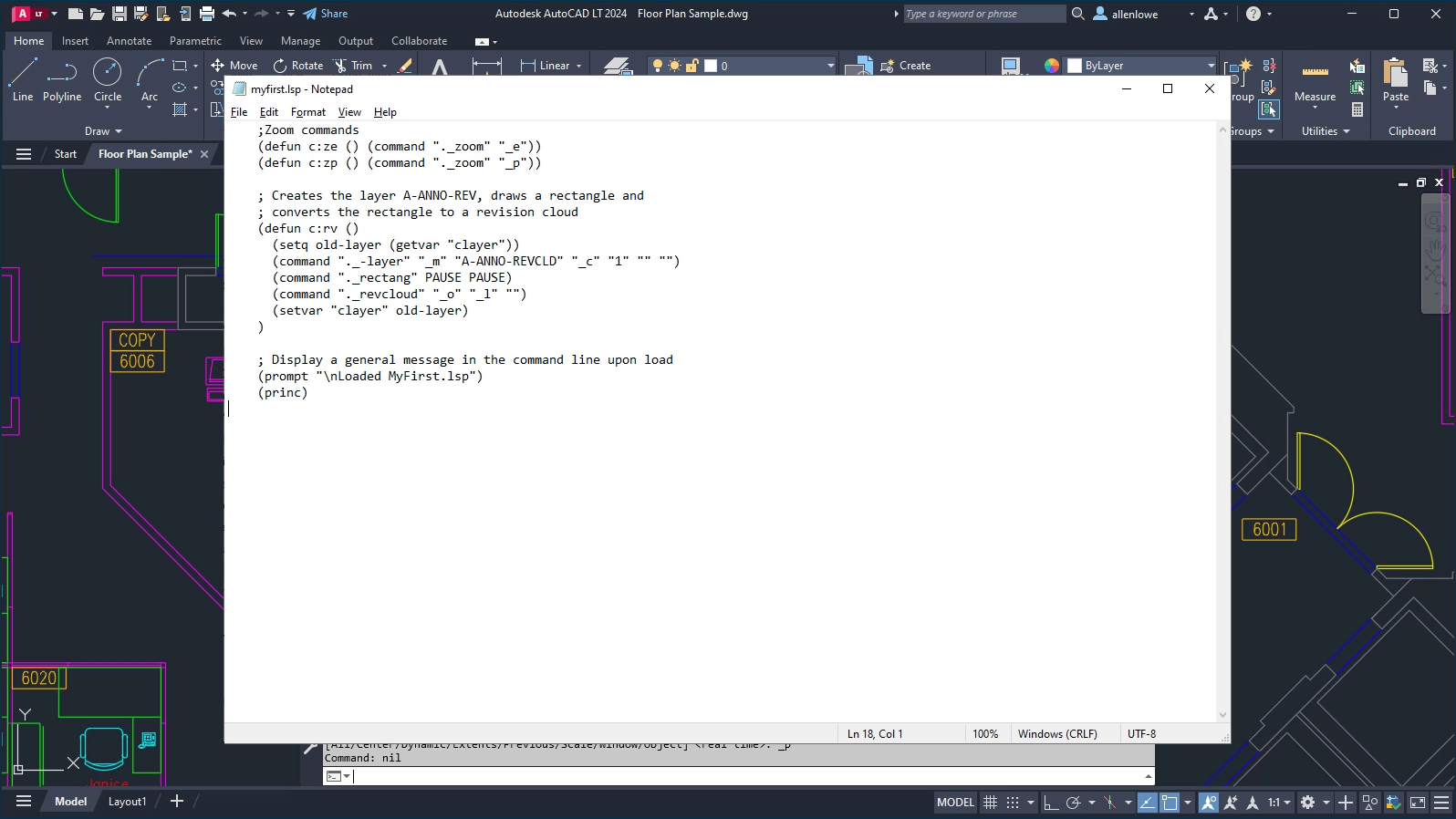

2. A Jegyzettömbbe írja be a következőt a szerkesztési területre:

   ; Zoom commands
   (defun c:ze () (command "._zoom" "_e"))
   (defun c:zp () (command "._zoom" "_p"))

   ; Creates the layer A-ANNO-REV, draws a rectangle and
   ; converts the rectangle to a revision cloud with arc lengths
   ; based on half the current value of the LTSCALE system variable
   (defun c:rv ()
     (setq old-layer (getvar "clayer"))

     (command "._-layer" "_m" "A-ANNO-REVCLD" "_c" "1" "" "")
     (command "._rectang" PAUSE PAUSE)
     (command "._revcloud" "_a" (/ (getvar "ltscale") 2) "" "_o" "_l" "_n")

     (setvar "clayer" old-layer)
   )

   ; Display a general message in the command line upon load
   (prompt "\nLoaded MyFirst.lsp")
   (princ)

3. A menüsoron kattintson a Fájl > Mentés másként elemre.
4. A Mentés másként párbeszédpanelen keresse meg a C:\AutoLISP Files mappát.


5. A Fájlnév szövegmezőbe írja be a következőt: myfirst.lsp.
6. Kattintson a Mentés más típusként legördülő listára, majd válassza a Minden fájl (*.*) lehetőséget.
7. Kattintson a Kódolás legördülő listára, és válassza az ANSI lehetőséget.

   Ha a programoknak Unicode-karaktereket kell használniuk, válassza az UTF-8 lehetőséget.

8. Kattintson a Mentés gombra.

Most, hogy létrehozta a fájlt, az ALKTÖLT paranccsal megjelenített Alkalmazás betöltése/törlése párbeszédpanel helyett a Fájlkezelővel tölti be az LSP-fájlt.

1. Windows rendszeren kattintson a jobb gombbal a Windows Start gombjára, és válassza a Fájlkezelő lehetőséget.


2. A Fájlkezelőben keresse meg a myfirst.lsp fájl helyét.
3. Nyisson meg egy rajzot az AutoCAD LT-ben.
4. Kattintson az LSP-fájlra, és húzza át az AutoCAD LT rajzterületére.


5. Engedje fel az egérgombot a fájl rajzba való betöltéséhez.

   Betöltés után a parancssori ablakban megjelenik a parancssori függvény által megjelenített „Loaded MyFirst.lsp” üzenet.




6. Írja be a parancspromptba a következőt: RV.
7. Adjon meg két pontot a négyszögletes revízióbuborék meghatározásához.

   Figyelje meg, hogy a revízióbuborék vörös, és az A-ANNO-REVCLD fóliára kerül. Ez a szalag Fóliák panelének Fólia legördülő listájából vagy a Tulajdonságok/Gyorstulajdonságok palettákról látható.




8. Írja be a parancspromptba a következőt: ZE.

   A rajz a terjedelmére van nagyítva.

9. Írja be a parancspromptba a következőt: ZP.

   A rajz előző nézete visszaáll.

AutoLISP-fájlok betöltése az Indítópult használatával

Az Alkalmazás betöltése/törlése párbeszédpanel nem csak arra használható, hogy manuálisan töltse be az AutoLISP-fájlokat szükség szerint, hanem arra is, hogy automatikusan betöltse az AutoLISP-fájlokat egy új rajzfájl megnyitásakor vagy létrehozásakor. Az Alkalmazás betöltése/törlése párbeszédpanel Indítópult területe határozza meg, hogy mely AutoLISP-fájlokat tölti be automatikusan.

Megjegyzés: Ez egy egyszerű és kényelmes módszer az AutoLISP-fájlok automatikus betöltésére, de minden olyan munkaállomáson meg kell tenni, ahol automatikusan be szeretné tölteni a fájlokat. Ajánlott inkább egy speciális indítási AutoLISP-fájlt használni. Az ezzel kapcsolatos részleteket a Speciális indítási AutoLISP-fájlok szakaszban találja.

Itt találja az AutoLISP-fájlok Indítópulthoz való hozzáadásának lépéseit:

1. Az AutoCAD LT programban kattintson a Kezelés lap > Alkalmazások panel > Alkalmazás betöltése lehetőségre. Keres

   Az ALKTÖLT parancsot a parancspromptba is beírhatja.

2. Az Alkalmazás betöltése/törlése párbeszédpanel Indítópult területén kattintson a Tartalom gombra.
3. Az Indítópult párbeszédpanelen kattintson a Hozzáadás gombra.
4. A Fájl hozzáadása az Indítópulthoz párbeszédpanelen keresse meg és jelölje ki az automatikusan betölteni kívánt AutoLISP-fájlt. Kattintson a Megnyitás gombra.

   Ha az előző szakaszban létrehozta a myfirst.lsp fájlt, kiválaszthatja azt a fájlt.

5. Kattintson kétszer a Bezárás gombra a rajzterületre való visszatéréshez.

   A rendszer az Indítópulthoz adott AutoLISP-fájlt automatikusan betölti az aktuális rajzba.

   Megjegyzés: Ha a myfirst.lsp fájlt hozzáadta az Indítópulthoz, és a következő szakasszal folytatja, akkor a legjobb, ha egyelőre eltávolítja a fájlt az Indítópultról. Lépjen vissza az Indítópultra az Alkalmazás betöltése/törlése párbeszédpanelen, válassza ki a myfirst.lsp fájlt, majd kattintson az Eltávolítás gombra.

Speciális indítási AutoLISP-fájlok

Az AutoCAD LT indításakor, illetve egy rajz létrehozásakor/megnyitásakor az AutoCAD LT négy, megadott nevű AutoLISP-fájlt keres. Ha a program megtalálja a fájlokat, automatikusan betölti őket. Ezek a fájlok segítenek biztosítani, hogy az AutoCAD LT környezete a vártnak megfelelően legyen konfigurálva, és hogy az AutoLISP által definiált parancsok elérhetők legyenek a rajz létrehozásakor vagy megnyitásakor.

Az AutoCAD LT megkeresi és automatikusan betölti ezt a négy fájlt, amikor megtalálja a támogatási útvonalakon:

• acadlt.lsp – Alapértelmezés szerint indításkor van betöltve, de betölthető minden olyan rajzba is, amelyet az ACADLSPASDOC rendszerváltozó aktuális értéke alapján hoztak létre vagy nyitottak meg
• acadlt2024.lsp – Csak indításkor töltődik be
• acadltdoc.lsp – Minden létrehozott vagy megnyitott rajzba be van töltve
• acadltdoc2024.lsp – Minden létrehozott vagy megnyitott rajzba be van töltve

Az acadlt.lsp és az acadltdoc.lsp fájlt Önnek kell létrehoznia; nem részei a szabványos AutoCAD LT-telepítésnek. Az acadlt2024.lsp és az acadltdoc2024.lsp fájlok a program részét képezik, és nem módosíthatók.

Az acadlt.lsp és acadltdoc.lsp fájlokat ugyanúgy használhatja, mint bármely más LSP fájlt, azzal a kiegészítéssel, hogy ezek a fájlok a korábban említett szituációkban automatikusan betöltődnek. Ez a két fájl használható más AutoLISP-fájlok betöltésére az AutoLISP load függvényével, AutoLISP-utasítások végrehajtására, miközben ezek a fájlok betöltődnek, és AutoLISP-parancsdefiníciók definiálására, hogy azok készen álljanak a használatra, miután egy rajzot létrehoztak vagy megnyitottak. Az AutoLISP load függvénye két paramétert fogad el: a kötelező betöltendő AutoLISP-fájlt, valamint egy második opcionális paramétert, amely akkor megjelenő üzenet, ha a betöltendő AutoLISP-fájl nem található az AutoCAD LT egyik támogatási fájljának keresési útvonalán. A támogatási fájlok keresési útvonalainak beállításáról további információkat a Kezelés és a Biztonságos AutoLISP-fájlok szakaszban talál.

A következő lépések ismertetik, hogyan lehet létrehozni az acadltdoc.lsp fájlt a C:\AutoLISP Files mappában, hogyan lehet hozzáadni néhány AutoLISP-utasítást, betölteni az AutoCAD LT programba, majd ellenőrizni, hogy a fájl be van-e töltve.

1. Windows rendszerben kattintson a Windows Start gomb > Windows Kellékek > Jegyzettömb elemre, vagy a tálca keresőmezőjébe írja be a jegyzettömb kifejezést.
2. A Jegyzettömbbe írja be a következőt a szerkesztési területre:

   ; AutoLISP to be executed in each drawing created or opened

   ; Set Object Snap and Ortho modes
   (setvar "osmode" 4133)
   (setvar "orthomode" 1)

   ; Load the LSP file created earlier under the
   ; "Store AutoLISP Statements in AutoLISP (LSP) Files" section
   (load "myfirst.lsp" "\nMyFirst.lsp file couldn't be found")

   ; Display a general message in the command line upon load
   (prompt "\nLoading my custom programs")
   (princ)

3. A menüsoron kattintson a Fájl > Mentés másként elemre.
4. A Mentés másként párbeszédpanelen keresse meg a C:\AutoLISP Files mappát.


5. A Fájlnév szövegmezőbe írja be a következőt: acadltdoc.lsp.
6. Kattintson a Mentés más típusként legördülő listára, majd válassza a Minden fájl (*.*) lehetőséget.
7. Kattintson a Mentés gombra.
8. Ha az AutoCAD LT 2024 még nem fut, indítsa el az AutoCAD LT 2024 alkalmazást.
9. Az AutoCAD LT 2024-ben hozzon létre vagy nyisson meg egy rajzfájlt.
10. Nyomja le az F2 billentyűt a parancssori ablak kibontásához.

    A parancssori ablakban a „Saját egyéni programok betöltése” üzenet jelenik meg, amely a 2. lépésben korábban megadott két utolsó sor egyike.




11. Az állapotsoron kattintson az Orto mód és a 2D tárgyraszter gombokra, ha kék színűek, hogy kikapcsolja őket.


12. Hozzon létre vagy nyisson meg újra egy rajzfájlt.

    Az állapotsor gombjait újra engedélyezni kell.





Beépülőmodul-csomagok (haladó)

A beépülőmodul-csomagok olyan mappaszerkezetek, amelyek PackageContents.xml nevű jegyzékfájlja tájékoztatja az AutoCAD LT-t a beépülő modult alkotó fájlokról és beállításokról. Bár az AutoLISP programok AutoCAD LT programba való betöltéséhez nincs szükség beépülőmodul-csomagokra, amint azt már megtudta a cikkből, ezek megkönnyíthetik az AutoLISP-fájlok kezelését, és az egyéni programok telepítésének biztonságosabb módját nyújtják, mint az acadlt.lsp vagy az acadltdoc.lsp fájlok használata esetén. A beépülőmodul-csomagok a legtöbb esetben a Beállítások párbeszédpanel használata nélkül is segíthetik az AutoCAD LT konfigurálását.

A beépülőmodul-csomagokkal kapcsolatban lásd: Példa beépülő modulra: alap .bundle mappaszerkezet.

Összefoglalás

A munkafolyamatok automatizálásával növelheti termelékenységét, és csökkentheti az ismétlődő feladatok számát. Bár az AutoLISP-programozásnak van tanulási görbéje, ha az öt fő függvény elsajátítására összpontosít, készíthet néhány kisebb programot, amelyek segítségével ráébredhet, milyen értékes az AutoLISP a mindennapi munkafolyamatokban.

AutoLISP-pel kapcsolatos parancsok és rendszerváltozók

Íme néhány, az AutoLISP-hez kapcsolódó gyakran használt parancs és rendszerváltozó.

Parancs	Leírás
AUTOBETÖLTALK	Az alkalmazás beépülőmodul-mappájában lévő összes beépülő modult listázza és újratölti.
ALKTÖLT	Alkalmazásokat tölt be, illetve töröl ki a memóriából, és meghatározza, hogy induláskor mely alkalmazások töltődjenek be.
OPCIÓK	Testre szabja az alkalmazás beállításait.
BIZTONSÁGIBEÁLLÍTÁSOK	A végrehajtható fájlok terméken belüli futtatásának biztonsági korlátozásait vezérli.
DEFTÖRÖL	Lehetővé teszi, hogy egy alkalmazás által definiált parancs felülbíráljon egy belső parancsot.

Rendszerváltozó	Leírás	Alapértelmezett érték	Mentés helye
ACADLSPASDOC	Azt vezérli, hogy az acad.lsp fájl vagy az AutoCAD LT acadlt.lsp fájlja minden rajzba vagy csak a munkamenetben elsőként megnyitott rajzba legyen-e betöltve.	0	Beállításjegyzék
APPAUTOLOAD	Vezérli, hogy a rendszer mikor töltse be a beépülő modul alkalmazásokat.	14	Beállításjegyzék
CLAYER	Az aktuális fóliát állítja be.	0	Rajz
CLIPROMPTUPDATE	Azt adja meg, hogy a parancssor megjelenítse-e az AutoLISP-kódok vagy a parancsfájlok végrehajtása során létrejövő üzeneteket és promptokat.	1	Beállításjegyzék
CMDDIA	A MÉRETEDIT és a GYMUTATÓ parancshoz tartozó Helyi szövegszerkesztő és bizonyos párbeszédpanelek megjelenítését vezérli az AutoCAD-alapú termékekben.	1	Beállításjegyzék
CMDECHO	Azt határozza meg, hogy az AutoLISP-parancsfüggvény közben a promptok és a bemenetek visszaírását végrehajtsa-e a program.	1	Nincs mentve
FILEDIA	Letiltja a fájlnavigálási párbeszédpanelek megjelenítését.	1	Beállításjegyzék
LEGACYCODESEARCH	Azt vezérli, hogy a végrehajtható fájlok keresése tartalmazza-e azt a mappát, amelyből a programot elindították.	0, elképzelhető, hogy egy CAD-rendszergazda zárolta	Beállításjegyzék
NOMUTT	Letiltja az üzenet megjelenését, amikor egyébként nem lenne letiltva.	0	Nincs mentve
ORTHOMODE	Az egérmutató mozgását merőlegesre korlátozza.	0	Rajz
OSMODE	A futó tárgyrasztereket állítja be.	4133	Beállításjegyzék
SECURELOAD	Azt szabályozza, hogy a rendszer a végrehajtható fájlokat kizárólag megbízható mappákból tölti-e be.	1, elképzelhető, hogy a CAD-rendszergazda zárolta	Beállításjegyzék
TEXTEVAL	A SZÖVEG (AutoLISP-et használva) vagy -SZÖVEG parancsokkal bevitt szöveges karakterláncok kiértékelését szabályozza.	0	Nincs mentve
TRUSTEDPATHS	Megadja, hogy melyik mappák jogosultak kódot tartalmazó fájlok betöltésére és végrehajtására.	Változó, elképzelhető, hogy egy CAD-rendszergazda zárolta	Beállításjegyzék
