Egyszerűsített metszési és meghosszabbítási lehetőség

Az alapértelmezett Gyors mód alapértelmezés szerint kijelöli az összes lehetséges határvonalat a Metsz és Elér parancsok esetében.

A további hatások a következők:

• A METSZ és az ELÉR parancsok elindítása után egyszerűen csak jelölje ki a metszeni vagy meghosszabbítani kívánt objektumokat.
• A metszeni vagy meghosszabbítani kívánt szakaszok kijelölésének alapértelmezett lehetőségei az egyéni kijelölés, a szabadkézi kijelölés és a kétpontos felfűzéses kijelölés.
• A szabadkézi kijelölést úgy kezdheti el, hogy lenyomva tartja a bal egérgombot, és a mutatót áthúzza egy vagy több objektumon.
• A felfűzéses kijelölést úgy kezdheti el, ha rákattint két olyan pontra, amelyek meghatároznak egy, az objektumokon áthaladó szakaszt.
• A nem metszhető objektumokat a program törli.

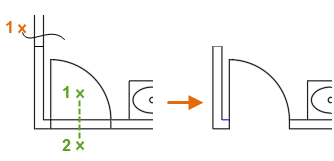

Az alábbi ábrán például nem egyértelmű, hogy a két felfelé folytatódó falvonal és az ajtónyílást elzáró két vonal különálló, törlendő vonalszakaszok-e, vagy hosszabb, metszendő vonalak részei. A gyors módban történő metszés, valamint két falvonal és két felfűzési pont ajtónyíláshoz való szabadkézi kijelölése esetén a program szükség szerint metszi vagy törli az objektumokat.

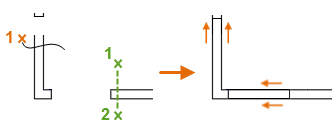

Az objektumok meghosszabbítása hasonlóképpen gyorsabb és kényelmesebb. A következő példában egy ajtónyílás bezárását és egy fal meghosszabbítását láthatja.

A METSZ függvény sraffozásokat tartalmazó határvonalakkal való használata esetén a Gyors mód metszési és Shift+metszés műveletei csak a sraffozások határvonalait használják, nem magát a sraffozási geometriát. Ha például ebben a metszési műveletben a sraffozási objektumot metsző objektum fölé viszi az egérmutatót, a program kiemeli a metszendő részt, az objektum kiválasztásával pedig elvégezhető annak metszése az ábrán látható módon. A metszési művelet nem tartalmazza a belső sraffozási geometriát.

Ezt a viselkedést a TRIMEDGES rendszerváltozó vezérli.

Megjegyzés: Úgy gondoljuk, hogy a Gyors mód elnyeri majd az Ön tetszését is, ha azonban vissza szeretné állítani a korábbi alapértelmezett metszési és meghosszabbítási viselkedést, használja a TRIMEXTENDMODE rendszerváltozót.

Megváltozott parancsok

ELÉR – Megnyújtja az objektumokat, hogy illeszkedjenek más objektumok éleihez.

METSZ – Levág az objektumokból, hogy illeszkedjenek más objektumok éleihez.

Új rendszerváltozók

TRIMEDGES – Szabályozza, hogy a Gyors mód használata esetén a sraffozások metszése és meghosszabbítása a sraffozások éleire korlátozódik-e, vagy vonatkozik a sraffozási mintákon belüli objektumokra is.

TRIMEXTENDMODE – Szabályozza, hogy a METSZ és az ELÉR parancsok egyszerűsített bemeneteket használjanak-e.
