A Telektervezési eszközök a telkek elrendezésének különböző módszereit támogatják. A terület- és homlokvonal-paraméterek mellett meghatározhatja a minimális előkert eltolási kényszereit vagy a minimális szélesség és mélység kényszerek használatát. A következő szakaszok ezeket a módszereket írják le. Kísérletezzen a módszerekkel, hogy láthassa, mi felel meg a legjobban a tervezési igényeinek.
Telek elrendezése távolsághoz használt minimális előkert alapján
Most a választható minimális előkert a távolsághoz beállítást használhatja telkek létrehozásakor.
Telkek elrendezése minimális előkert a távolsághoz beállítással
- Kattintson a(z)
elemre. a Telektervezési eszközök megnyitásához. - Írja be a Minimális terület, Minimális előkert és Homlokvonal-távolság beállítások értékeit.
- Állítsa a Minimális előkert használata a távolsághoz beállítást igen értékre.
- Válasszon egy létrehozási eszközt.
- A Telkek létrehozása - új rajzolása párbeszédpanelen válassza ki a kívánt helyszínt, stílust, fóliákat és feliratstílusokat. Kattintson az OK gombra.
- Válassza ki a felosztani kívánt telek telekterület-kiválasztási feliratát. Vagy választhat egy pontot a telken belül.
- Válassza ki az előkert vonalának kezdő és végpontját. Ahogy az előkert mentén rajzol, megjelenik egy előnézeti vonal.

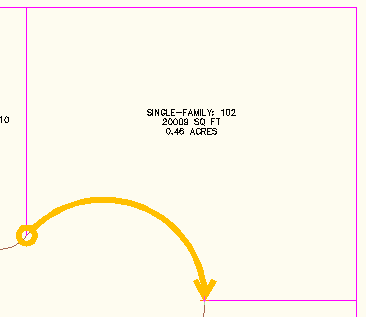

7. ábra: Homlokvonal előnézeti vonala
- A kiválasztott eszköztől (csúszóvonal, forgatási vonal stb.) függően adja meg a parancssorban a kért információkat.
- Megjelenik az előnézeti ábra, ha a javasolt megoldás helyes. A zöld szaggatott vonal jelzi a homlokvonal-távolságot a 8. ábrán látható módon. Fogadja el az eredményül kapott megoldást vagy írja be a parancssorba a No parancsot, hogy beállíthassa a méretezési paramétereket.

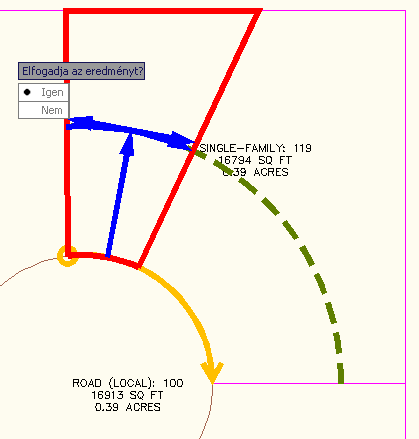

8. ábra: Javasolt megoldás előnézete és homlokvonal-távolság vonal

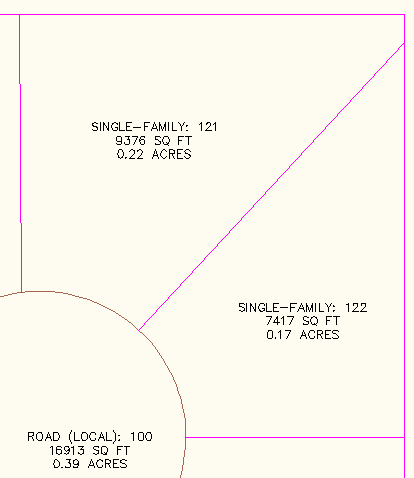

9. ábra: Létrejön az új telek
Telek elrendezése minimális mélység és minimális szélesség alapján
Most elrendezhet egy telket minimális terület, minimális előkert, minimális mélység és a minimális mélységnél lévő minimális szélesség megadásával.
Telkek elrendezése minimális szélességgel és minimális mélységgel
- Kattintson a(z) elemre.a Telektervezési eszközök megnyitásához.
- Írja be a Minimális terület, Minimális előkert, Homlokvonal-távolság, Minimális szélesség, Minimális mélység és Maximális mélység beállítások értékeit.
- Állítsa a Maximális mélység használata beállítást Igen értékre.
- Válasszon egy létrehozási eszközt.
- A Telkek létrehozása - új rajzolása párbeszédpanelen válassza ki a kívánt helyszínt, stílust, fóliákat és feliratstílusokat. Kattintson az OK gombra.
- Válasszon egy pontot a felosztani kívánt telken belül.
- Válassza ki az előkert vonalának kezdő és végpontját. Ahogy az előkert mentén rajzol, megjelenik egy ideiglenes vonal.
- A kiválasztott eszköztől (csúszóvonal, forgatási vonal stb.) függően adja meg a parancssorban a kért információkat.
- A 10. ábrán látható módon megjelenik az előnézeti ábra, ha a javasolt megoldás helyes. Fogadja el az eredményül kapott megoldást vagy írja be a parancssorba a No parancsot, hogy beállíthassa a méretezési paramétereket. A 10. ábra bekapcsolt Automatikus móddal jeleníti meg az előnézeti ábrát.

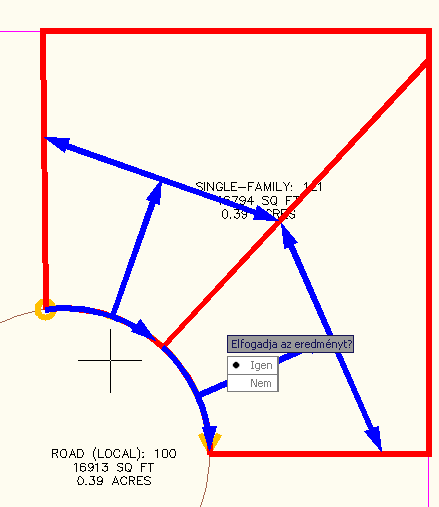

10. ábra: Maximális mélység feltételt használó javasolt megoldás
Ha elfogadta a javasolt megoldást, létrejönnek az új telkek a 11. ábrán látható módon.

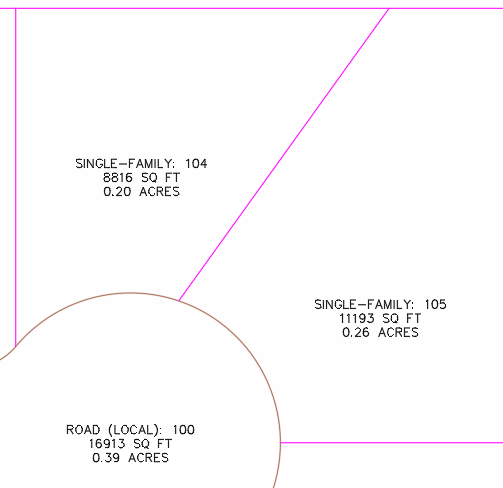

11. ábra: létrejönnek az új telkek
Marissa Jenkinson, a Virginia állam Alexandria városában működő CADD Microsystems, Inc. (http://www.caddmicro.com) értékesítési alkalmazásmérnöke hozzájárult a teleklétrehozásról szóló részhez és a telekszerkesztés bevált módszereinek ismertetéséhez.
