Létrehozhatja egy zárt, kör alakú csőben kialakuló áramlás egyéni kifejezését.
A kifejezés létrehozása
- Az Eszköztár Beállítások lapján bontsa ki a csőfeliratstílus gyűjteményt.
- Kattintson a jobb gombbal a Kifejezések elemre, és válassza az Új menüpontot.
- Az Új kifejezés párbeszédpanelen adja meg a nevet FOLYÁS formában.
- Adja meg a következő kifejezést:
1.49*pi*((({kezdő tetőmagasság}-{kezdő folyásfenék magasság})/2)^2)*(1/0.013)*((({kezdő tetőmagasság}-{kezdő folyásfenék magasság})/4)^(0.6667))*(SQRT({csőlejtés}))
- Kattintson az OK gombra.

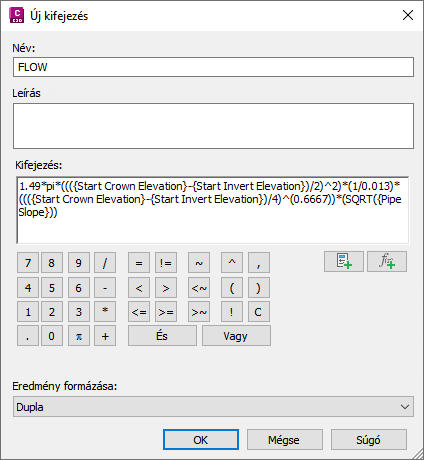

11. ábra: Folyáskapacitás kifejezése
A ((kezdő tetőmagasság – kezdő folyásfenék magasság)/2) kifejezés került a cső sugarának helyére. A csősugár – amely a cső elnevezett komponense – alkalmazása ebben az esetben nem megfelelő eredményt ad. Ugyanígy nem ajánlott a {cső belső átmérője} komponens használata sem.
Ez a kifejezés emellett a 0.013 „n” Manning-értéket feltételezi, amely a betoncsövek esetében alkalmazott szabványos érték. Valójában a csövek rendelkeznek egy elnevezett komponenssel az „n” Manning-érték megadásához, amelyet beállíthat. Ugyanakkor ha ezt a komponenst adja a kifejezéshez, nem megfelelő eredményt kap, így ne használja ezt ebben az eljárásban.
Folyás-feliratstílus létrehozása
A következő lépés a helyszínrajzi és hossz-szelvény nézet csőfelirat-stílusának létrehozása, amely megjeleníti a folyás értékét. A 12. ábra ezen feliratstílus példáját mutatja az összes megfelelő hidraulikus beállítással:

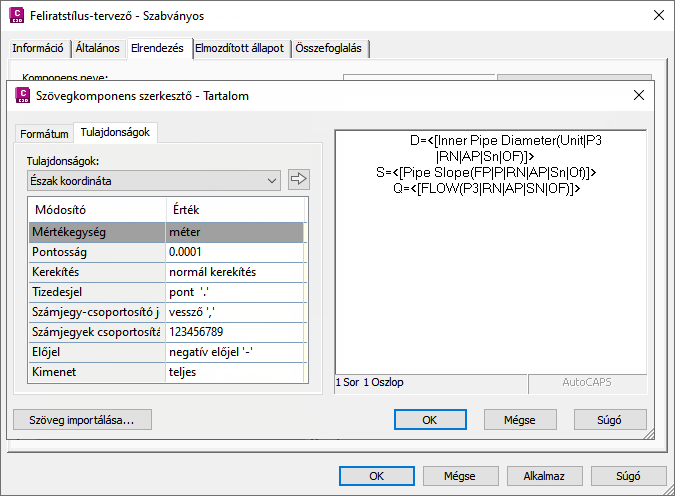

12. ábra: A szövegkomponens szerkesztő használata a folyáskapacitás megjelenítéséhez (Q)
A folyáskapacitás megjelenítése tervezési célokra. Ha létre szeretné hozni a kivitelezési terveket, a rajzkészítési rajzokhoz rendeljen hozzá egy megfelelőbb stílust. Mivel csöveket készít és feliratoz, a DESIGN FLOW feliratstílus jeleníti meg a cső folyáskapacitását (Q).

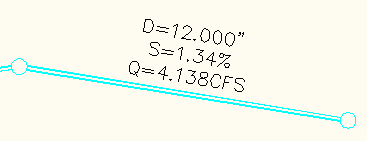

13. ábra: Folyáskapacitás felirat
A folyáskapacitás felirat különösen hatékony megoldás hossz-szelvény nézetekben, ahol az egyes csövek folyásfenékfogói addig igazíthatók, amíg el nem éri a kívánt csőkapacitást. Előfordulhat, hogy a folyásfenék emelésének vagy süllyesztésének minden iterációját követnie kell a REGEN parancsnak a rajz regenerálása céljából történő futtatásához.
Cső-, és műtárgytáblázatokat hozhat létre az Autodesk Civil 3D programban. A folyás kifejezésének létrehozása után könnyen hozzáadhatja egy táblázathoz a cső kapacitását.
Ezek a kifejezések jelzik, mennyire fontos az Autodesk Civil 3D matematikai kifejezéseiben rejlő lehetőségek teljes körű felderítése. Nem túlzás tehát azt állítani, hogy a Manning-egyenletet megértő bármely felhasználó létrehozhatja a folyáskapacitás kifejezését, és ezt az értéket a tervezett csapadék segítségével kiszámított várt folyáshoz hasonlíthatja. Ezzel az összehasonlítással azután a felhasználó könnyebben beállíthatja a cső átmérőjét és lejtését.
