Rajzok tisztán tartása

A projektcsapat munkafolyamatának részeként néhány AutoCAD művelettel kiszűrheti a felesleges adatokat a projektrajzokból.

Rajzi hibák ellenőrzése

A Hlista parancs ellenőrzi a hibákat a megnyitott, aktív rajzokban. A parancs futtatásához kattintson az AlkalmazásmenüRajzi segédeszközökHlista parancsra.

Nem használt adatok eltávolítása

Két tisztító parancs használható a nem használt adatok eltávolításához a rajzokból.

• A fő parancs a beágyazott, nem használt alakzatokat távolítja el. A parancs futtatásához kattintson az AlkalmazásmenüRajzi segédeszközökTisztítás parancsra.
• Egy másodlagos parancs eltávolítja a nem használt bejegyzett alkalmazásokat (regapps) a rajzokból. Ezen parancs futtatásához írja be a -tisztít parancsot a parancssorba, majd írja be az „r” kapcsolót a bejegyzett alkalmazások eltávolításához.

Redundáns objektumok megkeresése

A GYKIJELÖL AutoCAD parancs a rajzok redundáns objektumainak megkereséséhez hasznos, ha nagyjából tisztában van azzal, hogy mit keressen. Ha például nyomvonalakat hozott létre, és tudja, hogy a rajz négy tényleges nyomvonalat tartalmaz, a GYKIJELÖL paranccsal kijelölheti az összes nyomvonalat. Ha ezután a lista négynél több elemet tartalmaz, törölheti a feleslegeseket.

Rajzok javítása

A Helyrehoz parancs megkeresi és kijavítja a rajz sérült adatait. A parancsot akkor kell futtatni, amikor megnyit egy rajzot. Kattintson az AlkalmazásmenüRajzi segédeszközökHelyrehozás parancsra, jelölje ki a rajzot, és kattintson a Megnyitás gombra.

Map 3D tisztítás

Az AutoCAD Map 3D alkalmazáshoz kifejlesztett hatékony eszközt az Autodesk Civil 3D program is tartalmazza. Lehetővé teszi az ismétlődő objektumok törlését, a vonalláncok ritkítását és sok más tisztítási műveletet. Több paramétert is beállíthat az egyes műveletek irányításához. A tisztítás eszközöket két módon érheti el:

• Kattintson a rajzablak alján található Munkaterületek közötti váltás elemre, majd a Tervezés és elemzés lehetőségre. A szalagon kattintson az Eszközök lap Térkép szerkesztése panel Rajz letisztázása elemre.
• A parancssorba írja be: MAPCLEAN.

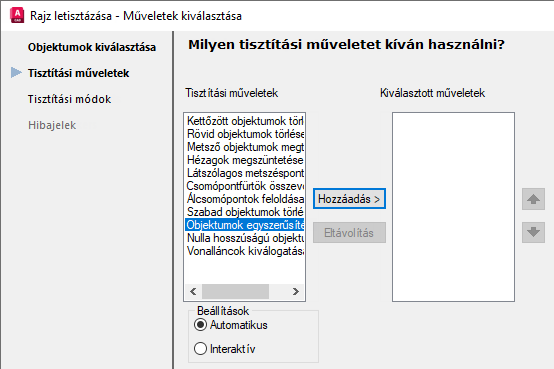

Megnyílik a Rajz letisztázása párbeszédpanel a 17. ábrán látható módon.

17. ábra: Map 3D rajztisztítási műveletek

Megjegyzés:

Bár egyszerre több műveletet is futtathat, ajánlott egyszerre csak egyet futtatni a jobb láthatóság és szabályozhatóság érdekében.

Sérült adatok törlése

Ha van olyan sérült rajz, amely nem javítható másképp, a Blokk írása (Blokkdef) paranccsal az összes rajzi objektumot új rajzfájlba írhatja. Ez kiszűrheti a hibás adatokat és csökkentheti a fájlméretet.

A Blokkdef Autodesk Civil 3D-adatokkal való használatakor számos dologra kell odafigyelni:

• Ne adjon meg beillesztési pontot, mivel ez módosítaná az összes koordináta-pozíciót.
• Ha a rajz sok Autodesk Civil 3D-objektumot vagy nagy méretű objektumokat tartalmaz, lehet, hogy alternatív módszerekre van szüksége: exportálja az adatokat LandXML formátumba, majd importálja azokat egy új rajzba, vagy exportáljon az AutoCAD programban, amely szétveti az Autodesk Civil 3D objektumokat. Ha szétvetette az objektumokat és újra létre szeretné hozni azokat, használhatja a szétvetett vonalláncokat vagy más egyszerű elemeket kezdőpontként, vagy előfordulhat, hogy teljesen elölről kell kezdenie.
• Ha a rajzból lapelrendezéseket is másolni szeretne, az AutoCAD DesignCenter eszközzel vontassa azokat az új rajzba.

Felesleges objektumok eltávolítása

A Zoom - Terjedelem parancs futtatásával láthatja, hogy a rajz tartalmaz-e nem kívánt objektumokat a fő tervezési területen kívül. Ha igen, törölheti ezeket az objektumokat és csökkentheti a rajz méretét.
