A Hydraflow Extensions kiegészítésekben szerepel egy Rainfall Intensity-Duration-Frequency (IDF) Curve párbeszédpanel, amelyen csapadékadatok adhatók meg és/vagy csapadékadatokat tartalmazó fájlok importálhatók. A Rainfall IDF Curve párbeszédpanelen a 6. ábrán látható módon egyenletekkel hozhat létre IDF grafikonokat. Az alapértelmezett IDF grafikon helyett állandó időközönként is beírhat csapadékadatokat.

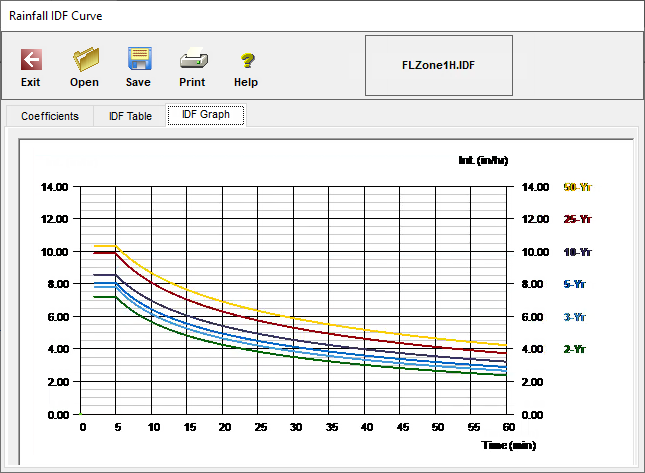

6. ábra: Alapértelmezett IDF grafikon
A párbeszédpanel és az egyik egyenletből kapott grafikon, a 7. ábrának megfelelően. A 7. ábrán látható csapadékgrafikonon (hüvelyk/óra) figyelje meg az ívet az időben.
Gyakran érdemes lehet az állandó időközökre állítani ezt az adatot (hüvelyk/óra), amely az információkat egyenes vonalként jeleníti meg, nem pedig ívként.
7. ábra: Alapértelmezett grafikonív
Állandó csapadékarány beállítása
Ajánlott kihasználni az FHA egyenletet, és módosítani az értékeket, hogy állandó értéket kapjon. Ebben az egyenletben három együttható van a 8. ábrának megfelelően, de ezek közül csak egyiknek van valódi értéke.
Az egyenlet együtthatói a B, D és E. A D és E elemeket nulla (0) értékre kell állítania. A B érték az intenzitás hüvelyk/órában. Kattintson a párbeszédpanel alján lévő OK gombra a módosítások mentéséhez.

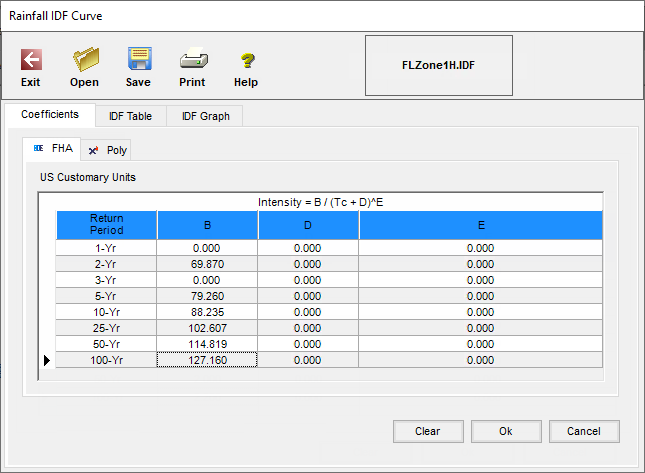

8. ábra: Értékek beállítása állandó arányra.
A 9. ábrának megfelelően az eredményül kapott grafikon egyenes vonalú, ahogyan az az állandó aránytól várható.

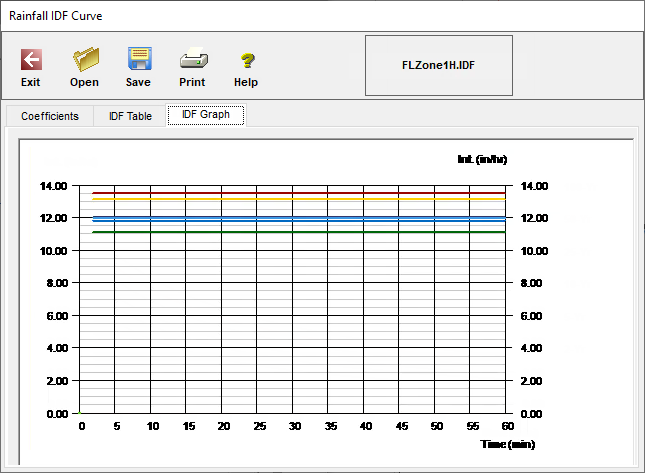

9. ábra: Állandó arányt megjelenítő grafikon
