Az alapértelmezett alkatrész-egyeztetés korlátozva van, amikor adatokat importál és exportál a Storm Sewers kiegészítésből az Autodesk Civil 3D programba, majd vissza a Storm Sewers kiegészítésbe.
A Storm Sewers kiegészítésben hét négyszögletes csomóponti műtárgy található (ebbe nem számítanak bele a torlófalak). Az Autodesk Civil 3D csak öt négyszögletes csomóponti műtárgy található. A Storm Sewers kiegészítésben hét hengeres csomóponti műtárgy található. Az Autodesk Civil 3D tíz hengeres csomóponti műtárgy található.
Az egyik bevált módszer annak meghatározása, hogy a program milyen csatlakozástípusokat használ egy adott Storm Sewers-projektben (stm-fájlban), és az alkatrész-egyeztetés alapértékeinek beállítása a következők biztosításához:
- Mindegyik használt Storm Sewers-alkatrész megegyezik egy egyedi Autodesk Civil 3D alkatrészcsaláddal az Importálás lapon.
- Az STM-fájlban lévő Storm Sewers-alkatrészeknek megfelelő minden ilyen Autodesk Civil 3D alkatrészcsalád megegyezik az Exportálás lap megfelelő Storm Sewer alkatrészével.
Az Autodesk Civil 3D-rajzsablonok tartalmazzák a következő javasolt egyeztető beállításokat:

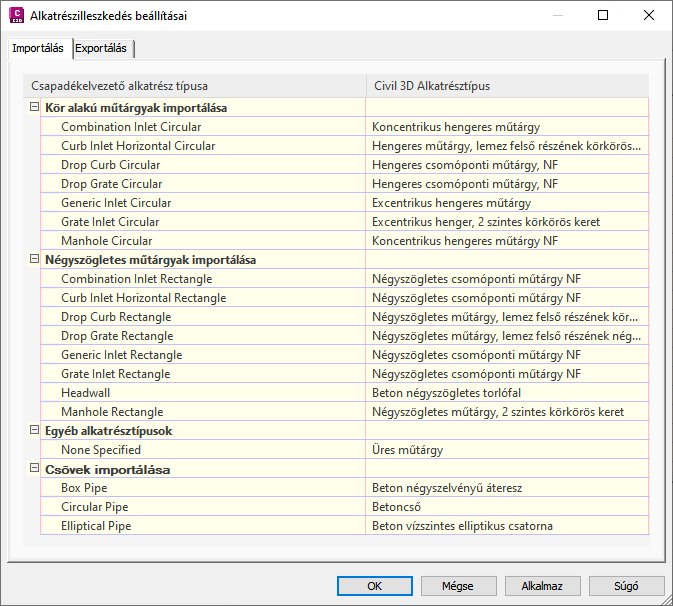

Importálási beállítások:

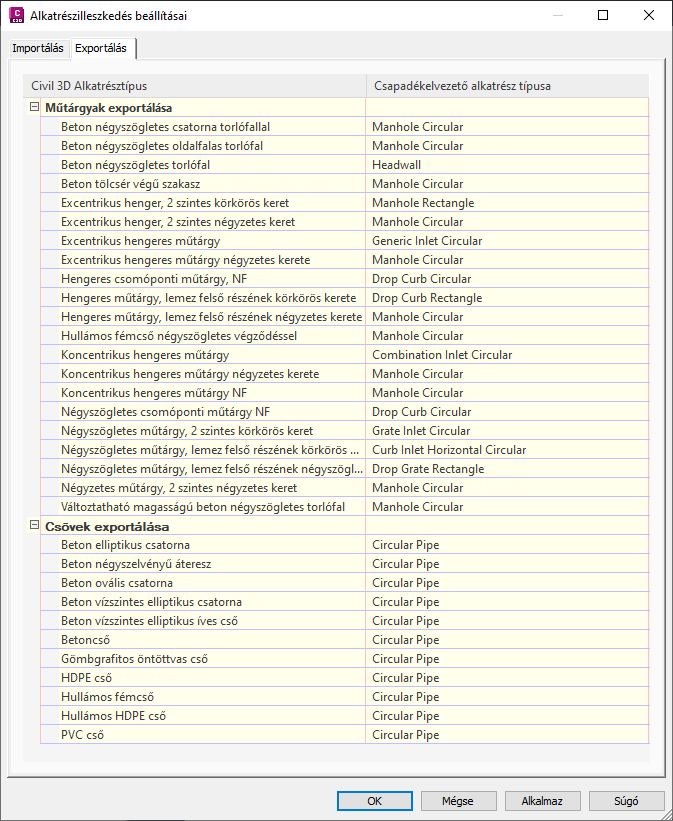

Exportálási beállítások:
