A Manning-egyenlet matematikai kifejezés használatával feliratozhatja a csöveket helyszínrajzi és hossz-szelvény nézetekben a hálózat teljes kapacitásához tartozó elemzés alapjául szolgáló folyáskapacitás kijelzése érdekében. Az Autodesk Civil 3D nem biztosítja a csövek (általában köbláb per másodpercben kifejezett) folyásérték alapján való tervezésének lehetőségét. Ugyanakkor ezzel a kifejezéssel mégis tervezhet hidraulikai alapokon. Ez jó példája annak, hogy a feliratstílusok és a kifejezések kreatív alkalmazása hogyan javíthatja nagy mértékben a hálózati terveket.
Manning egyenlete a csövek esetében a gravitációs áramlás kiszámításának alapvető mérnöki módszere. Ez az egyenlet a csövek négy komponensét használó kifejezés. A négy komponens a következő:
- a folyás keresztmetszeti területe négyzetlábban kifejezve
- lejtés a lábban mért hosszra eső lábban kifejezve
- hidraulikus sugár lábban kifejezve, a folyás keresztmetszeti területét a nedvesített kerülettel elosztva számítva
- a Manning „n” értékeként ismert érdességi tényező, amelynek nincs mértékegysége.
Az alapvető egyenlet angolszász mértékegységekkel kifejezve a következő:
- Q = (1.49/n) * terület * (hidraulikus sugár)^(2/3) * (lejtés)^(1/2), ahol a Q a folyás köbláb per másodpercben kifejezve.
Feltételezve, hogy a cső elméleti maximális kapacitása akkor van jelen, amikor a folyás 100%, a kör alakú csövek hidraulikus sugara egy egyszerű kifejezéssel adható meg:
- Hidraulikus sugár = terület / kerület
- Hidraulikus sugár = pi*r^2 / 2*pi*r
- Hidraulikus sugár = r / 2, ahol az r a lábban kifejezett sugár.
Ezen egyszerűsítés használatával a maximális folyásértékű kör alakú cső Manning-egyenlete leegyszerűsíthető a csősugár, lejtés és érdesség függvényére:
- Q = (1.49/n) * pi * r^2 * (r/2)^(2/3) * (lejtés)^(1/2)
Csőkomponensek megjelenítése
Az Autodesk Civil 3D objektumfelirat-stílusai a feliratozni kívánt objektumok alapvető komponenseivel állíthatók össze. Egy telekvonal feliratstílusa például beállítható úgy, hogy megjelenítse a vonal két alapvető komponensét, az irányszögét és a távolságát. Ugyanígy a csőfeliratstílusok esetében is beállítható, hogy megjelenítsék a csövek alapvető komponenseit (például a lejtést vagy átmérőt) akár helyszínrajzi, akár hossz-szelvény nézetben. Tovább elemezve a lehetőségeket táblázatok hozhatók létre telekvonalak vagy csövek sorozatának alapvető komponenseit tartalmazó mezőkkel.
Pontmagasság kifejezése
A feliratstílusokkal a feliratozott objektumok komponensei alapján hozhat létre és nevezhet el matematikai kifejezéseket. Létrehozható egy kifejezést például egy felület pontmagasságaihoz, amely egy adott értéket von ki a tényleges felületmagasságból. A kifejezés neve lehet például ÁGYAZAT, és körülbelül így épülhet fel: {Felületmagasság}-2, ahol a felületmagasság a felület komponense vagy elnevezett tulajdonsága.

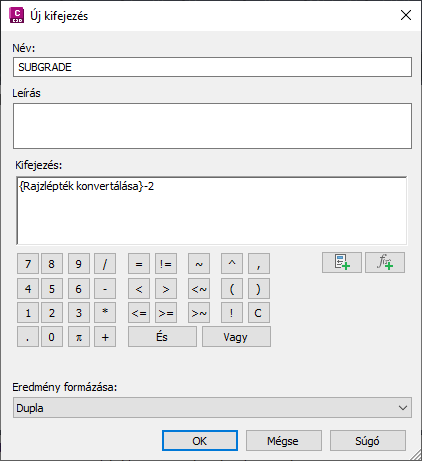

Ha létrehozta, a kifejezés használható a feliratstílusok vagy táblázatstílusok komponenseként. Csak hozzon létre egy Pontmagasság felület feliratstílust az ÁGYAZAT kifejezés alkalmazásával. Használja a 10. ábrán látható Új kifejezés párbeszédpanelt.
10. ábra: Felület feliratstílus kifejezése
