A következő gyakorlat bemutatja a telekadatok beillesztésének és feliratozásának bevált módszerét. A művelet három részből áll:
- A telekrajz beillesztése xrefként az AutoCAD objektumokat tartalmazó rajzba.
- Telekvonalak feliratozása.
- Az eredményül kapott feliratok szerkesztése.
Nyissa meg a source.dwg és a current.dwg fájlt a C:\Program Files\AutoCAD 2024\C3D\Help\Civil Best Practices Guide mappában.
- Állítsa nagy méretre a current.dwg fájlt, és kattintson a Beillesztés lap
Referencia panel Csatolás
elemre. A Referenciafájl kiválasztása párbeszédpanelen keresse meg a source.dwg fájlt, válassza ki, majd nyissa meg.
- A Külső referenciák párbeszédpanelen adja meg a 0,0,0 beillesztési pontot, 1,1,1 léptéket és 0 elforgatási szöget.
Ajánlott a Relatív útvonal útvonaltípust beállítani.

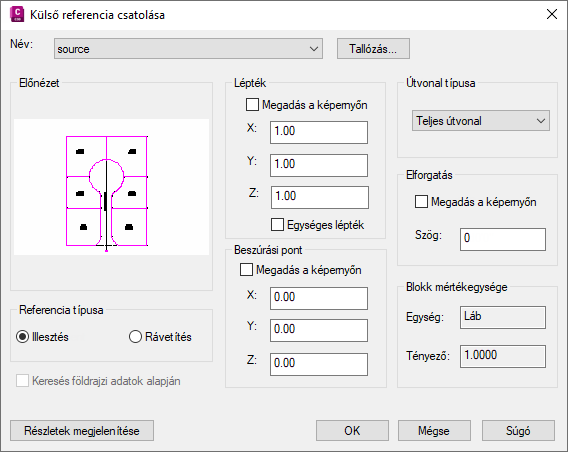

15. ábra: Xrefek feliratozásának szükséges beállításai
- Kattintson az OK gombra.
- Adja hozzá a feliratokat, ahogy a hagyományos adatok esetében tenné. Kattintson a
. Feliratozza az összes LOT7 és LOT16 alakzatot (xref adatot) tartalmazó vonalat és ívet. A feliratozási parancsok úgy működnek, mint az általános objektumok esetén.
- Jelölje ki és kattintson a jobb gombbal az xrefben található telkekre, és figyelje meg az elérhető Xref parancsokat.
Megjegyzés:
Az xref adatok szaggatott vonalakkal lettek kiemelve, amikor kijelölte azokat. Az xref parancsok több módon hatnak a megfelelő feliratokra. Ha leválasztja vagy csatolja az xrefet, a program törli a feliratot, és azt újra létre kell hozni.
- Kattintson a jobb gombbal az aktuális rajzban egy telekre, majd figyelje meg a helyi menüt.
Megjegyzés:
Amikor xrefeket feliratoz, úgy jelölje ki azokat, hogy elkerülje a tévedéseket. A Szövegkomponens szerkesztővel adjon valamilyen szöveget a feliratszöveghez az azonosítás érdekében. Ez könnyű módja az xref és az eredeti objektumadatok megkülönböztetésének.
