A RailPlatform alkotóelem a sínplatformok általános fóliáit, például a falakat, betontalapzatot, járdát, homokágyazatot, alapozást stb. tartalmaz.

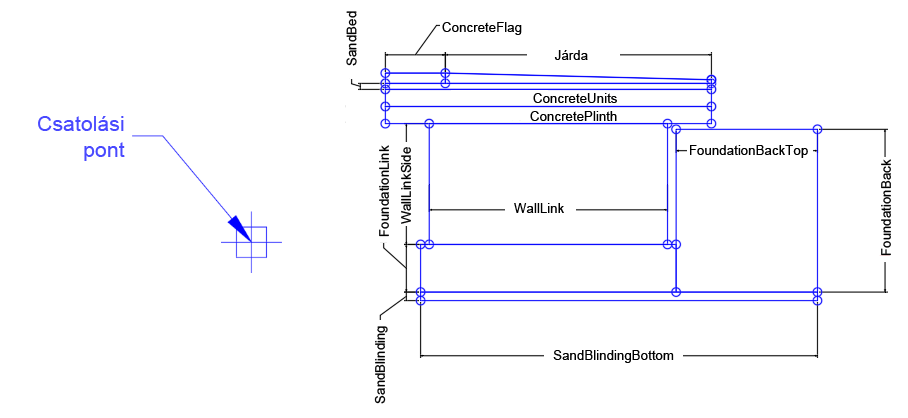

Csatolás
Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Oldal | Megadja az alkotóelem elhelyezési oldalát. | Bal / Jobb | Jobb |
| Falszélesség | A fal szélessége a sínplatform alatt | Numerikus, pozitív |
2.782 láb 0.85 m |
| Falkapcsolódás kódja | A kódok listája, amelyek hozzárendelhetők a falkapcsolódáshoz | Vesszővel tagolt karakterlánc | Fal |
| Betontalapzat magassága | A betontalapzat magassága a fal felett | Numerikus, pozitív |
0.2 láb 0.06 m |
| Betontalapzat kapcsolódásának kódja | A kódok listája, amelyek hozzárendelhetők a betontalapzat kapcsolódásához | Vesszővel tagolt karakterlánc | Betontalapzat |
| Betonegységek magassága | A betonegységek magassága a betontalapzat felett | Numerikus, pozitív |
0.2 láb 0.06 m |
| Betonjelölő kapcsolódáskódja | A kódok listája, amelyek hozzárendelhetők a betonjelölő kapcsolódásához | Vesszővel tagolt karakterlánc | Betonjelölő |
| Betonegységek alakkódja | A kódok listája, amelyek hozzárendelhetők a betonegységek alakjához | Vesszővel tagolt karakterlánc | Betonegységek |
| Betonjelölő alakkódja | A kódok listája, amelyek hozzárendelhetők a betonjelölő alakjához | Vesszővel tagolt karakterlánc | Betonjelölő |
| Betonjelölő magassága | A betonjelölő magassága a betonegységek felett | Numerikus, pozitív |
0.12 láb 0.04 m |
| Betonjelölő szélessége | A betonjelölő szélessége a betonegységek felett | Numerikus, pozitív |
0.7 láb 0.21 m |
| Betonegységek kapcsolódási kódja | A kódok listája, amelyek hozzárendelhetők a betonegységek kapcsolódásához | Vesszővel tagolt karakterlánc | Betonegységek |
| Homokágyazat mélysége | A homok mélysége a betonegységek és a betonjelölő között | Numerikus, pozitív |
0.07 láb 0.02 m |
| Homokágyazat alakkódja | A kódok listája, amelyek hozzárendelhetők a homokágyazat alakjához | Vesszővel tagolt karakterlánc | Homok |
| Falalak kódja | A kódok listája, amelyek hozzárendelhetők a fal alakjához | Vesszővel tagolt karakterlánc | Fal |
| Homokágyazat kapcsolódási kódja | A kódok listája, amelyek hozzárendelhetők a homokágyazat kapcsolódásához | Vesszővel tagolt karakterlánc | Homok |
| Betontalapzat alakkódja | A kódok listája, amelyek hozzárendelhetők a betontalapzat alakjához | Vesszővel tagolt karakterlánc | Betontalapzat |
| Járda esése | A járda esése a sínplatformon | Numerikus | 40 ( :1 ) |
| Járdaalak kódja | A kódok listája, amelyek hozzárendelhetők a járdaalakhoz | Vesszővel tagolt karakterlánc | Járda |
| Alapozás elmozdulása | A betonfal és az alapozás távolsága | Numerikus |
0.1 láb 0.03 m |
| Alapozás mélysége | A sínplatform mélysége | Numerikus, pozitív |
0.556 láb 0.17 m |
| Alapozásalak kódja | A kódok listája, amelyek hozzárendelhetők az alapozásalakhoz | Vesszővel tagolt karakterlánc | Alapozás |
| Túlnyúlás | A sínplatform és a betonfal távolsága mindkét oldalon | Numerikus |
0.512 láb 0.156 m |
| Alapozáskapcsolódás kódja | A kódok listája, amelyek hozzárendelhetők az alapozáskapcsolódáshoz | Vesszővel tagolt karakterlánc | Alapozás |
| Alapozás hátuljának szélessége | Az alapozás hátuljának szélessége | Numerikus, pozitív |
1.65 láb 0.5 m |
| Alapozás hátuljának alakkódja | A kódok listája, amelyek hozzárendelhetők az alapozás hátuljának alakjához | Vesszővel tagolt karakterlánc | Alapozás hátulja |
| Járdakapcsolódás kódja | A kódok listája, amelyek hozzárendelhetők a járdakapcsolódáshoz | Vesszővel tagolt karakterlánc | Járda |
| Homokágy mélysége | A homokágy mélysége a sínplatform alatt | Numerikus, pozitív |
0.1 láb 0.03 m |
| Homokágy alakkódja | A kódok listája, amelyek hozzárendelhetők a homokágy alakjához | Vesszővel tagolt karakterlánc | Homokágy |
| Alapozás hátuljának magassága | Az alapozás hátuljának magassága | Numerikus, pozitív |
1.05 láb 0.32 m |
| Platformél vezérlővonal kódja | A kódok listája, amelyek hozzárendelhetők a platformél vezérlővonalának kapcsolódásához | Vesszővel tagolt karakterlánc | PlatformEdge |
| Platformmagasság a sín teteje felett | A platform sín teteje feletti magasságát állítja (az alkotóelem origó pontja) | Numerikus |
0.2 láb 0.6096 m |
Célparaméterek
| Paraméter | Leírás | Állapot |
|---|---|---|
| OffsetFromCL | Eltolás a sín középvonalától | Választható |
| PlatformElevation | Sín feletti magasság | Választható |
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
Ez az alkotóelem egy vasúti nyomvonalra kapcsolódó vasúti platformot hoz létre. Helyezze a platform-alkotóelem beillesztési pontját a sín tengelynyomvonalára és hossz-szelvényére, és a fent felsorolt bemeneti és opcionális célparaméterek megadásával állítsa be a viselkedését.
Működés tervezési módban
Tervezési módban ez az alkotóelem a sínplatformot rajzolja meg.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 | WallBottomLeft | Bal alsó fal |
| P2 | WallTopLeft | Bal felső fal |
| P3 | WallTopRight | Jobb felső fal |
| P4 | WallBottomRight | Jobb alsó fal |
| P5 | PlinthBottomLeft | Bal alsó talapzat |
| P6 | PlinthTopLeft | Bal felső talapzat |
| P7 | PlinthTopRight | Jobb felső talapzat |
| P8 | ConcreteUnitsTopLeft | Bal felső betonegységek |
| P9 | ConcreteUnitsTopRight | Jobb felső betonegységek |
| P10 | SandBedTopLeft | Bal felső homokágyazat |
| P11 | SandBedTopRight | Jobb felső homokágyazat |
| P12 - P13 | PlatformEdge | Platformél |
| P14 | PlatformEdgeBottom | Platformél alja |
| P15 | Tető, FootwayRightEdge | Járda jobb oldali éle |
| P16 | FoundationRightEdge | Alapozás jobb oldali éle |
| P17 | FoundationBottomRight | Jobb alsó alapozás |
| P18 | FoundationBottomLeft | Bal alsó alapozás |
| P19 | FoundationEdgeLeft | Alapozás bal oldali éle |
| P20 | PlinthBottomRight | Jobb alsó talapzat |
| P21 | SandBlindingRightTop | Jobb felső homokágy |
| P22 | SandBlindingRightBottom | Jobb alsó homokágy |
| P23 | SandBlindingLeftBottom | Bal alsó homokágy |
| P24 | FoundationBackTopLeft | Alapozás bal felső hátulja |
| P25 | FoundationBackTopRight | Alapozás jobb felső hátulja |
| L1 | WallLinkSide | Falkapcsolódás oldala |
| L2 | WallLinkTop | Falkapcsolódás teteje |
| L3 | WallLinkSide | Falkapcsolódás oldala |
| L4 | WallLinkBottom | Falkapcsolódás alja |
| L5 | ConcretePlinthLink | Betontalapzat kapcsolódása |
| L6 | ConcretePlinthLinkTop | Betontalapzat kapcsolódásának teteje |
| L7 | ConcretePlinthLink | Betontalapzat kapcsolódása |
| L8 | ConcretePlinthLinkBottom | Betontalapzat kapcsolódásának alja |
| L9 | ConcreteUnitLink | Betonegység kapcsolódása |
| L10 | ConcreteUnitLinkTop | Betonegység kapcsolódásának teteje |
| L11 | ConcreteUnitLink | Betonegység kapcsolódása |
| L12 | ConcreteUnitLinkBottom | Betonegység kapcsolódásának alja |
| L13 | SandBedBottomLeft | Bal alsó homokágyazat |
| L14 | SandBedLinkTop | Homokágyazat kapcsolódásának teteje |
| L15 | SandBedBottomRight | Jobb alsó homokágyazat |
| L16 | SandBedLinkBottom | Homokágyazat kapcsolódásának alja |
| L17 | ConcreteFlagLink | Betonjelölő kapcsolódása |
| L18 | ConcreteFlagLink, tető | ConcreteFlagLink, tető |
| L19 - L20 | ConcreteFlagLink | Betonjelölő kapcsolódása |
| L21 | Járda, tető | Járda |
| L22 | FootwayLink | Járdakapcsolódás |
| L23 | FootwayLinkBottom | Járdakapcsolódás alja |
| L24 | FootwayLink | Járdakapcsolódás |
| L25 - L28 | FoundationLink | Alapozáskapcsolódás |
| L29 | SandBlindingTop | Homokágy teteje |
| L30, L32 | SandBlinding | Homokágy |
| L31 | SandBlindingBottom | Homokágy alja |
| L33, L35 | FoundationBack | Alapozás hátulja |
| L34 | FoundationBackTop | Alapozás hátuljának teteje |
| L36 | FoundationBackBottom | Alapozás hátuljának alja |
| S1 | Fal | Fal |
| S2 | ConcretePlinth | Betontalapzat |
| S3 | ConcreteUnits | Betonegységek |
| S4 | SandBed | Homokágyazat |
| S5 | ConcreteFlag | Betonjelölő |
| S6 | Járda | Járda |
| S7 | Alapozás | Alapozás |
| S8 | SandBlinding | Homokágy |
| S9 | FoundationBack | Alapozás hátulja |

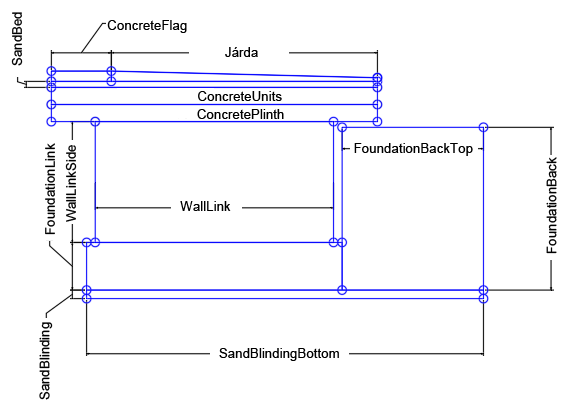

Kódolási ábrák
