Az Internal_Multi_Track alkotóelem egypályás vasútvonalakhoz használható, és ászokfákat, kavicságyat, védőréteget és az ágyazati réteghez vagy a talajkitöltés anyagához két további réteget tartalmaz.
Az Internal_Multi_Track sínek méretei, valamint az anyagrétegek méretei is módosíthatók.
Csatolás
Alapértelmezés szerint a csatolási pont a sínek közötti középvonalnál található. A nyomvonal ezen ponthoz képest mozgatható az alkotóelem paramétereivel.

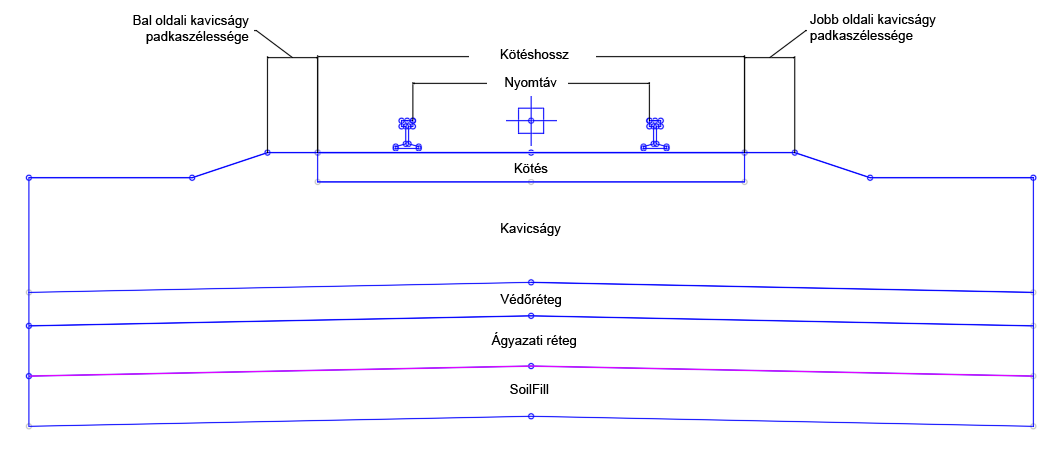

Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Vasúti túlemelés mérésének helye | Meghatározza, hogy a sínek közötti magasságkülönbség a sínek nyomtávvonala (felülete) vagy a sínek középvonala között található-e. | Választási lista:
|
CL síntől CL sínig |
| Alapértelmezett túlemelés | Az alapértelmezett magasságkülönbség a sínek között. Az érték pozitív, amikor a jobb oldali sín magasabb, mint a bal oldali, és negatív, amikor a jobb oldali sín alacsonyabb, mint a bal oldali. Ezt az értéket a rendszer tervezési módban alkalmazza, és hasznos annak megfigyeléséhez, hogy az alkotóelem hogyan reagál a különböző vasúti túlemelési értékekre. Ezt az értéket a vasúti túlemelés felülírja, amikor jelen van a fő nyomvonalon keresztül. | Numerikus | 0 |
| Elvezető csatorna mélysége | A jobb oldali elvezető csatorna mélysége a kavicságy tetejétől számítva. | Numerikus, nem negatív |
0.5 láb 0.1524 m |
| Nyomtáv | A sínek belső felületei közötti távolság | Numerikus, nem negatív |
56.5" 1435 mm |
| Sínfej szélessége | A sínfej szélessége. | Numerikus, nem negatív |
2.72" 69 mm |
| Sín mélysége | A sín mélysége a sín tetejétől a kötőlemez tetejéig | Numerikus, nem negatív |
6.625" 168 mm |
| Síntalp szélessége | A sín alapjának szélessége | Numerikus, nem negatív |
5.5" 140 mm |
| Kötőlemez vastagsága | A kötőlemez vastagsága, amely a sín aljától a kötés tetejéig tartó távolság. | Numerikus, nem negatív |
1" 25 mm |
| Síntalptól a kavicságyig | A sín aljától a kavicságy tetejéig tartó távolság. Ha ez az érték egyenlő a kötőlemez vastagságával, akkor a kavicságy teteje egy szintben van a kötések tetejével. | Numerikus, nem negatív |
1" 25 mm |
| Kötéshossz | A kötés (más néven ászokfa) hossza. | Numerikus, nem negatív |
8.5' 2.59 m |
| Kötésmélység | A kötés mélysége | Numerikus, nem negatív | 7"
178 mm |
| Kavicságy minimális mélysége | A kötés aljától a védőréteg tetejéig tartó minimális függőleges távolság. Ezen minimális távolság helye a vasúti túlemelés különböző szakaszaiban módosul. Lásd az alábbi „Viselkedés” szakaszt. | Numerikus, nem negatív | 12"
305 mm |
| Kavicságy padkaszélessége (bal és jobb) | A kötés végétől a kavicságy oldali esés elejéig tartó távolság. | Numerikus, nem negatív | 12"
305 mm |
| Kavicságy oldalesése (bal és jobb) | A kavicságyanyag oldalának esése. A kavicságyanyag tetejének esése egyezik a vasúti túlemelésből eredő kötés esésével. | Esés, nemnegatív | 2:1 |
| Védőréteg mélysége | A védőréteg anyagának mélysége | Numerikus, nem negatív | 8"
203 mm |
| Védőréteg tetejének esése (bal és jobb) | A védőréteg jobb és bal oldalának felső esése, sarkpontként az alkotóelem középvonalával. | Esés, nemnegatív | 40:1 |
| Védőréteg oldalrézsűje | A védőréteganyag oldalának esése. | Esés, nemnegatív | 2:1 |
| Ágyazati réteg túlnyúlása | A védőréteg anyaga lábazatától az ágyazati réteg anyaga oldalesésének elejéig tartó távolság | Numerikus, nem negatív |
0.5 láb 0.15 m |
| Ágyazati réteg esése | Az ágyazati réteg anyaga oldalának esése. | Esés, nemnegatív | 1:1 |
| Ágyazati réteg vastagsága | Az ágyazati réteg anyagának mélysége | Numerikus, nem negatív |
1 láb 0.30 m |
| Talajkitöltés mélysége | A talajkitöltés anyagának mélysége | Numerikus, nem negatív |
1 láb 0.30 m |
| Talajkitöltés esése | A talajkitöltés anyaga oldalának esése. | Esés, nemnegatív | 1:1 |
| Talajkitöltés túlnyúlása | Az ágyazati réteg anyaga lábazatától a talajkitöltés anyaga oldalesésének elejéig tartó távolság | Numerikus, nem negatív |
0.5 láb 0.15 m |
| Sínek kihagyása | Meggátolja a sínpontok, -kapcsolódások és -alakok megrajzolását. | Igen/Nem | Nem |
| Kötés kihagyása | Meggátolja a kötéspontok, -kapcsolódások és -alakok megrajzolását. | Igen/Nem | Nem |
| Kavicságy kihagyása | Meggátolja a kavicságypontok, -kapcsolódások és -alakok megrajzolását. Ha ezen opció Igen értékű, akkor a program a védőréteget sem rajzolja meg. | Igen/Nem | Nem |
| Védőréteg kihagyása | Meggátolja a védőrétegpontok, -kapcsolódások és -alakok megrajzolását. Ha a Kavicságy kihagyása opció Igen értékű, akkor a program a védőréteget ezen beállítástól függetlenül nem rajzolja meg. | Igen/Nem | Nem |
| Ágyazati réteg kihagyása | Meggátolja az ágyazatiréteg-pontok, -kapcsolódások és -alakok megrajzolását. Ha a Kavicságy vagy védőréteg kihagyása opció „Igen” értékű, akkor a program az ágyazati réteget ezen beállítástól függetlenül nem rajzolja meg. | Igen/Nem | Nem |
| Talajkitöltés kihagyása | Meggátolja a talajkitöltéspontok, -kapcsolódások és -alakok megrajzolását. Ha a Kavicságy, védőréteg vagy ágyazati réteg kihagyása opció „Igen” értékű, akkor a program a talajtöltést ezen beállítástól függetlenül nem rajzolja meg. | Igen/Nem | Nem |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
| RightSideOffset | Jobb oldali eltolás | Választható |
| RightSideElevation | Jobb oldali szintmagasság | Választható |
| LeftSideOffset | Bal oldali eltolás | Választható |
| LeftSideElevation | Bal oldal szintmagassága | Választható |
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
Ha az Elforgatási módszer beállítása Sín magas oldal, akkor az ív külsején lévő sín a nyomvonalmagasságon marad, és a belső sín magasságát a program a vasúti túlemelési értékkel egyenlő értékkel módosítja.
Ha az Elforgatási módszer beállítása Tengely kiindulási vonal, akkor a program mindkét sínt a vasúti túlemelés értékének felével módosítja, a külső sínt felfelé, a belső sínt pedig lefelé.
A kötés és a védőréteg közötti minimális hézag helyén a Kavicságy minimális mélysége érték érvényes. A védőréteg felső esését a Védőréteg felső esése paraméter függetlenül vezérli. A védőréteg tetejének helyét a Kiindulási vonal a védőréteg tetejéhez paraméter vezérli.
Sín adatai
A jelen alkotóelemben használt sín alak a szakági szabványos sín alakok és méretek egy egyszerűsített közelítése. A Sínfej szélessége, a Sín mélysége és a Síntalp szélessége bemeneti paraméterekként érhetők el, és ezekkel származtatható a többi közelítő méret.
Működés tervezési módban
Tervezési módban az alkotóelem megjeleníti a síneket, kötést, kavicságyat, védőréteget és oldaleséseket alkotó kapcsolódásokat.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1, P4–P27, P58–P59 | Sín | Sín |
| P2 | Cl_Rail | Sín középvonala |
| P3 | Gauge_Line, Sín | Nyomtávvonal (a sín tetejének belső éle) |
| P28–P32, P60 | Kötés | Kötés |
| P54–P55, P45, P47, P71–P72, P76 | Kavicságy | Kavicságy |
| P53, P73 | Védőréteg | Védőréteg |
| P62–P63, P74 | Ágyazati réteg | Ágyazati réteg |
| P70, P75, P78 | Talajkitöltés | Talajkitöltés |
| L1, L2 | Top_Rail, Sín | Sín teteje |
| L3–L28 | Sín | Sín |
| L29–L33, L65–L66 | Kötés | Kötés |
| L40–41, L44, L55–L56, L63, L79–L80, L84, L88–L89 | Kavicságy | Kavicságy |
| L59–L60, L81, L85 | Védőréteg | Védőréteg |
| L67, L71–L72, L82 | Ágyazati réteg | Ágyazati réteg |
| L78, L83, L86–L87 | Talajkitöltés | Talajkitöltés |
| S1, S2 | Sín | Sínek |
| S3 | Kötés | Kötés |
| S4 | Kavicságy | Kavicságy |
| S5 | Védőréteg | Védőréteg |
| S6 | Ágyazati réteg | Ágyazati réteg |
| S7 | SoilFill | SoilFill |
Kódolási ábra
