A ClarkCountySidewalk alkotóelem kapcsolódásokat illeszt be egy külső és belső füves résszel ellátott beton járdába a Clark megyei járdaszabvány alapján. A járda alatt CSBC-réteg található.
Ellenőrizze, hogy a használt méretek megfelelőek-e az alapterv Ön által választott értelmezéséhez.
Csatolás
A csatolási pont a kezdeti bevágási vagy töltésrézsű belső élén található. Ez a komponens a bal és a jobb oldalhoz is csatolható.
Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Oldal | Megadja, hogy melyik oldalra kerüljön az alkotóelem | Bal / Jobb | Jobb |
| Járdaszélesség | Járdaszélesség | Numerikus |
6.0 láb 1.8 m |
| Járdavastagság | Járdavastagság | Numerikus |
0.33 láb 0.1 m |
| CSBC kőzet használata | CSBC kőzet használata | Igen/Nem | Igen |
| CSBC vastagsága | CSBC vastagsága | Numerikus |
0.17 láb 0.05 m |
| Járda lejtése | Járda lejtése | Numerikus, pozitív |
1.5% |
| Sugárút belső szélessége | Sugárút belső szélessége | Numerikus |
1 láb 0.3 m |
| Sugárút külső szélessége | Sugárút külső szélessége | Numerikus |
1 láb 0.3 m |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
| Járda igazítása belül | Ezzel felülbírálható a sugárút belső szélessége. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| Járda igazítása kívül | Ezzel felülbírálható a járda szélessége. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| Járda belső hossz-szelvénye | Ezzel felülbírálható a járda belső magassága. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| Járda külső hossz-szelvénye | Ezzel felülbírálható a járda külső magassága. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
A belső gyepsáv, járda és külső füves rész kapcsolódása a csatolási ponttól kifelé kerül beillesztésre a megadott lejtéssel. A fűsávok elhagyhatók, ha nulla szélességet ad meg. A CSBC akkor jön létre a járda alatt, ha a paraméterek ennek megfelelően vannak megadva.
Eltolási nyomvonalak hozzárendelésével igény szerint különböző elemszélességeket érhet el. Akár a járda oldalesése is meghatározható egy eltolási hossz-szelvényhez rendeléssel.
Működés tervezési módban
Elrendezési módban ez az alkotóelem megjeleníti az utakat és járdákat a megadott beviteli paraméterértékek alapján.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P2 | Járda_Be | A járda belső széle |
| P3 | Járda_Ki | A járda külső széle |
| P7 | Alul-Járda-CSBC-BELSŐ | A CSBC belső része alul |
| P6 | Alul-Járda-CSBC-KÜLSŐ | A CSBC külső része alul |
| L1, L3 | Tető, Alapszint | A sugárút tetejének felszíne |
| L2 | Tető, Járda | A járda tetejének felszíne |
| L6, L9 | Alapszint | |
| S1 | Járda | A járda területe |
| S2 | CSBC-Járda | A járda alatt található CSBC területe |

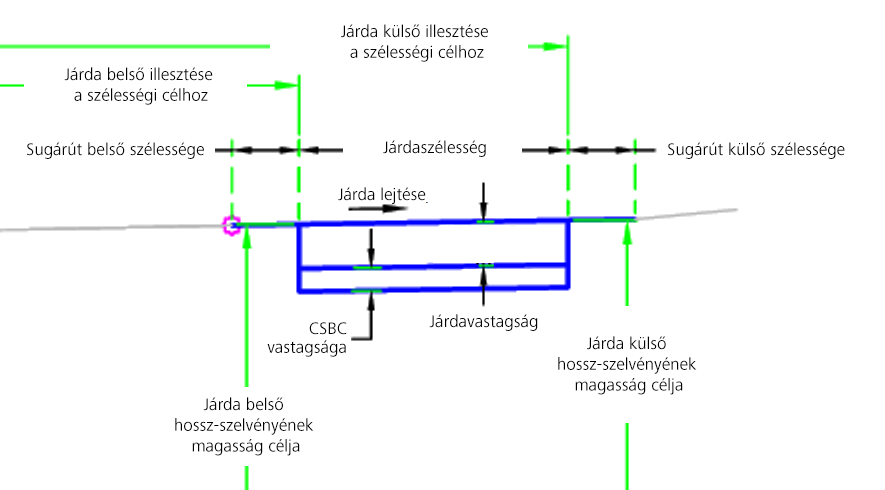

Kódolási ábra
