Az SideSlopeCutDitch alkotóelem kapcsolódásokat illeszt be egy opcionális árok és a bevágási és kitöltési körömvonalak létrehozásához.
Csatolás
A csatolási pont a kezdeti bevágási vagy töltésrézsű belső élén található. Ez a komponens a bal és a jobb oldalhoz is csatolható.

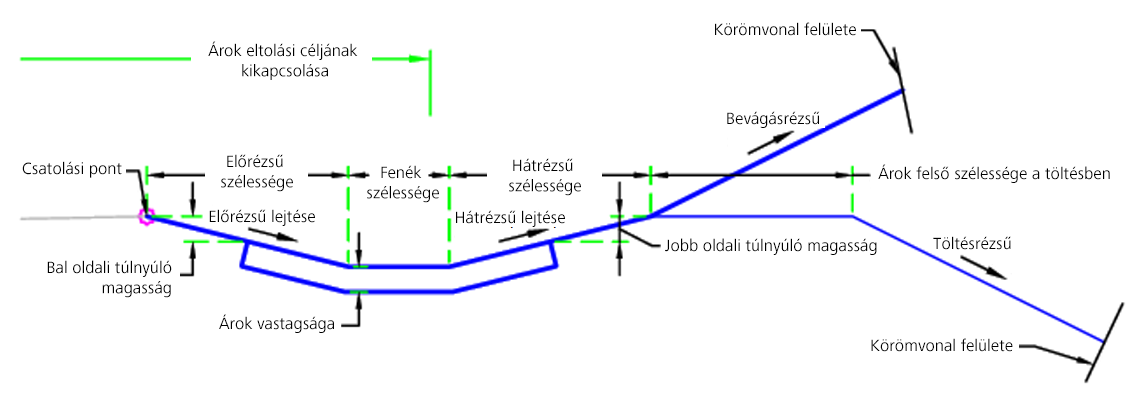

Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Oldal | Megadja, hogy melyik oldalra kerüljön az alkotóelem | Bal / Jobb | Jobb |
| Körömvonal-kapcsolódás | Felveszi vagy kihagyja a körömvonal-kapcsolódást. | Igen/Nem | Igen |
| Árokvonal alakkódja | Az árokvonal alakkódját vezérli | Karakterlánc | Beton |
| Árok vastagsága | Az árok anyagának vastagsága | Numerikus, pozitív |
0.5 láb 0.15 m |
| Árok használata töltés esetén | Azt vezérli, hogy az árok a töltés feltételben jön-e létre | Igen/Nem | Igen |
| Hátrézsű szélessége | Árokhátrézsű kapcsolódásának szélessége (csak bevágás) | Numerikus, pozitív |
4 láb 1.2 m |
| Hátrézsű lejtése | Az árok hátrézsű kapcsolat lejtése (csak bevágás) | Numerikus | 4 ( : 1 ) |
| Fenék szélessége | Az árok aljának szélessége | Numerikus, pozitív |
2 láb 0.6 m |
| Előrézsű szélessége | Az árok előrézsű szélessége (csak bevágás) | Numerikus, pozitív |
4 láb 1.2 m |
| Előrézsű lejtése | Az árok előrézsű kapcsolat lejtése (csak bevágás) | Numerikus | 4 ( : 1 ) |
| Töltésrézsű | Körömvonal kapcsolódás lejtése töltésben | Numerikus | 4 ( : 1 ) |
| Bevágásrézsű | Körömvonal kapcsolódás lejtése bevágásban | Numerikus | 4 ( : 1 ) |
| Jobb oldali túlnyúló magasság | A csatorna jobb oldali vonalának kezdőpontjához mért távolság | Numerikus, pozitív |
0.5 láb 150 mm |
| Árok felső szélessége a töltésben | Az árok felső részén található kapcsolódás szélessége a töltésben | Numerikus, pozitív |
3 láb 1 m |
| Bal oldali túlnyúló magasság | A csatorna bal oldali vonalának kezdőpontjához mért távolság | Numerikus, pozitív |
0.5 láb 150 mm |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
| Körömvonal felülete | A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek. | Szükséges |
| Árok kihagyása | Ezzel kikapcsolható az árok létrehozása. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
A kezdeti sarokpont a csatolási pontnál található. A rendszer összeveti a sarokpont magasságát a célfelülettel, hogy megállapítsa, bevágásról vagy töltésről van-e szó.
Ha a paraméterek megkövetelnek egy árkot, az árok a bemeneti paraméterek használatával jön létre. Ha a rendszer talál Árok kihagyása célt, akkor az árok nem jön létre A rendszer létrehozza az árokvonalat, ha az árok vastagsága nagyobb, mint 0. Ha az árok egy töltésben van, akkor a rendszer az árok felső szélességét alkalmazza a töltésben.
A rendszer összeveti az árok sarokpontját a célfelülettel, hogy megállapítsa, bevágásról vagy töltésről van-e szó. Ezt követően a rendszer létrehozza a körömvonal-kapcsolódást a megfelelő bevágásrészű vagy töltésrézsű használatával.
Ha nincs szükség árokra, a rendszer létrehozza a körömvonal-kapcsolódást a megfelelő bevágási vagy töltésrézsű használatával.
Működés tervezési módban
Tervezési módban ez az alkotóelem 5 egységig rajzolja meg a kezdeti töltésrézsűt.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P2 | Árok_Be | Az árok belseje |
| P3 | Árok_Ki | Az árok külseje |
| P4 | Sarokpont, Töréspont_Bevágás, Töréspont_Töltés | Sarokpont, lehet bevágás vagy töltés |
| P5 | Körömvonal, Körömvonal_Bevágás | Körömvonalpont bevágásban |
| P6 | Sarokpont, Töréspont_Töltés | Sarokpont töltésben |
| P7 | Körömvonal, Körömvonal_Töltés | Körömvonalpont töltésben |
| P8 – P11 | ÁrokFenék | Az árok alja |
| L1 – L3, L10 | Tető, Árok | Az árok teteje |
| L4 | Tető, Körömvonal, Körömvonal_Bevágás | Körömvonal bevágásban |
| L5 – L7 | Alapszint, Árok_Fenék | Az árok alja |
| L11 | Tető, Körömvonal, Körömvonal_Töltés | Körömvonal töltésben |
| S1 | Árokvonal alakkódja | Felhasználói beviteli érték |

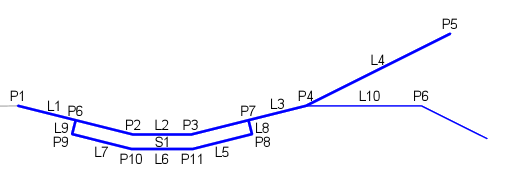

Kódolási ábra
