A ConditionalMarkedPoint alkotóelem az alapján alkalmaz automatikusan a mintakeresztszelvények létrehozásához olyan különböző alkotóelemeket, mint a szélesítés, a szegély és vízlevezető, az árokképzés vagy a körömvonal, hogy a kijelölt pont neve megtalálható-e a nyomtervszelvényen.
A ConditionalMarkedPoint alkotóelem lehetővé teszi a paraméterek számára a célkeresés irányának (kifelé, befelé vagy mindkettő irányban), illetve egy korábban létrehozott kijelölt pont minimális és maximális keresési távolságának meghatározását.
A ConditionalMarkedPoint alkotóelem egy feltételes alkotóelem, amely egy speciális típusú alkotóelem. A feltételes alkotóelemek automatikusan hozzáadnak megadott alkotóelemeket a mintakeresztszelvényekhez, ha teljesülnek bizonyos, Ön által megadott feltételek.
Ha például egy mintakeresztszerelvény egy ConditionalMarkedPoint alkotóelemet tartalmaz, az AutoCAD Civil 3D elemzi a szelvényt, és megállapítja, hogy található-e kijelölt pont a megadott távolságokon belül és a megadott irány(ok)ban. A kijelölt pontig mért minimális és maximális távolság a nyomterv jelenlegi bázisvonalától vagy pedig az alkotóelem csatolási pontjától kezdődik. A ConditionalMarkedPoint alkotóelem paramétereitől függően a rendszer automatikusan különböző típusú alkotóelemeket ad hozzá a mintakeresztszelvényhez.
Egyszerű vagy összetett feltételes viselkedéseket egy vagy több ConditionalMarkedPoint alkotóelemnek a mintakeresztszelvényhez történő hozzáadásával hozhat létre. Például hozzáadhat egy vonallánckészletet a modellhez, amely megmutatja a járdák helyét. Mivel a vonalak megszakadnak azokon a helyeken, ahol kocsibeállók keresztezik a járdát, a feltételes alkotóelem hozzáadja és eltávolítja a járdát attól függően, hogy létezik-e a járdavonal, vagy sem. A feltételes alkotóelem használata esetén nem kell más mintakeresztszelvényt alkalmaznia a nyomtervben ott, ahol nincsen szükség járdára.
Amikor a ConditionalMarkedPoint alkotóelemeket használva létrehoz egy mintakeresztszelvényt, a Mintakeresztszelvény tulajdonságai párbeszédpanel Felépítés lapján megjelenő mintakeresztszelvény kivitelezése jelzi az alkotóelemek feldolgozásának sorrendjét.
A ConditionalMarkedPoint alkotóelem használata során fontos észben tartani a következőket:
- Az AutoCAD Civil 3D egy kijelölt ponthoz viszonyítva elemzi az alkotóelemhez társított szelvény helyét annak érdekében, hogy megállapítsa, megtalálható-e ott a kijelölt pont.
- Egy ConditionalMarkedPoint alkotóelemeket tartalmazó mintakeresztszelvény alkalmazásakor egy nyomtervmodellen csak a mintakeresztszelvény bizonyos részei lesznek alkalmazva az adott mintakeresztszelvény-kivitelezésre.
- Mivel a ConditionalMarkedPoint alkotóelem célokat használ, a nyomterv létrehozása előtt célokat kell beállítani az összes ConditionalMarkedPoint alkotóelemen. Amennyiben nem ad meg célokat, az alkotóelem a Nem található értékkel tér vissza. További információ: Nyomtervcélok megadása.
- A legtöbb egyéb alkotóelemtől eltérően a ConditionalMarkedPoint alkotóelem nem hoz létre pontokat, csatolásokat vagy alakzatokat a modellezési módban.
Csatolás
Az alkotóelem bármely alkotóelemhez vagy alkotóelem-csatolási ponthoz hozzácsatolható. A ConditionalMarkedPoint alkotóelem végpontjához további alkotóelemek csatolhatók.
Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Oldal | Megadja az alkotóelem elhelyezési oldalát. | Bal / Jobb | Jobb |
| Elrendezési szélesség | Meghatározza az elrendezési módban rajzolt, az ezt az alkotóelemet ábrázoló vonal hosszát. Ennek a paraméternek és az Elrendezési esés paraméternek az együttes alkalmazásával megadhatja a ConditionalMarkedPoint alkotóelem és a hozzá csatolt további alkotóelemek helyét, annak ugyanakkor semmilyen hatással sincs a nyomtervmodellre. | Numerikus, pozitív |
12.0 láb 3.6 m |
| Elrendezési esés | Meghatározza az elrendezési módban rajzolt, ezt az alkotóelemet ábrázoló vonal esését. Ennek a paraméternek és az Elrendezési szélesség paraméternek az együttes alkalmazásával megadhatja a ConditionalMarkedPoint alkotóelem és a hozzá csatolt további alkotóelemek helyét, annak ugyanakkor semmilyen hatással sincs a nyomtervmodellre. | Numerikus |
1:1 (sikerült megtalálni) -1:1 (nem található) |
| Feltétel | Megadja az adott alkotóelemhez rendelkezésre álló feltételt. A program akkor dolgozza fel a Sikerült megtalálni feltételt, ha a kijelölt pont neve a maximális távolságon belül megtalálható. A program akkor dolgozza fel a Nem található feltételt, ha nincs megadva a kijelölt pont neve, vagy az nem található meg a maximális távolságon belül a szelvénynél. | Sikerült megtalálni / Nem található | Sikerült megtalálni |
| Maximális távolság | Megadja, hogy az alkotóelem maximálisan milyen szélességen belül keresse a kijelölt pont nevét. Ha a program nem találja meg a kijelölt pont nevét a megadott távolságon belül, a Nem található feltételt dolgozza fel. | Numerikus, pozitív |
9999 láb 9999 m |
| Minimális távolság | Megadja, hogy az alkotóelem minimálisan milyen szélességen belül keresse a kijelölt pont nevét. Ha a program nem találja meg a kijelölt pont nevét a megadott távolságon belül, a Nem található feltételt dolgozza fel. | Numerikus, pozitív |
0 láb 0 m |
| Irány keresése | Megadja a cél keresési irányának helyét. | Kifelé / Befelé / Mindkettő irányban | Mindkettő irányban |
| Keresés kezdőpontja | Megadja, hogy a távolságértéket a rendszer a kiindulási nyomvonaltól vagy az alkotóelem csatolási pontjától számítsa-e. | Kiindulási vonal / Csatolási pont | Kiindulási vonal |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
Lásd a leírásban.
Működés tervezési módban
Elrendezési módban ez az alkotóelem egy vonalat rajzol az Elrendezési szélesség és az Elrendezési esés bemenő paraméterek segítségével. Ez a vonal jelöli a ConditionalMarkedPoint alkotóelem alkalmazásának helyét a mintakeresztszelvényben.
Pont-, kapcsolódás- és alakkódok
A legtöbb egyéb alkotóelemtől eltérően a ConditionalMarkedPoint alkotóelem nem hoz létre pontokat, csatolásokat vagy alakzatokat a modellezési módban.

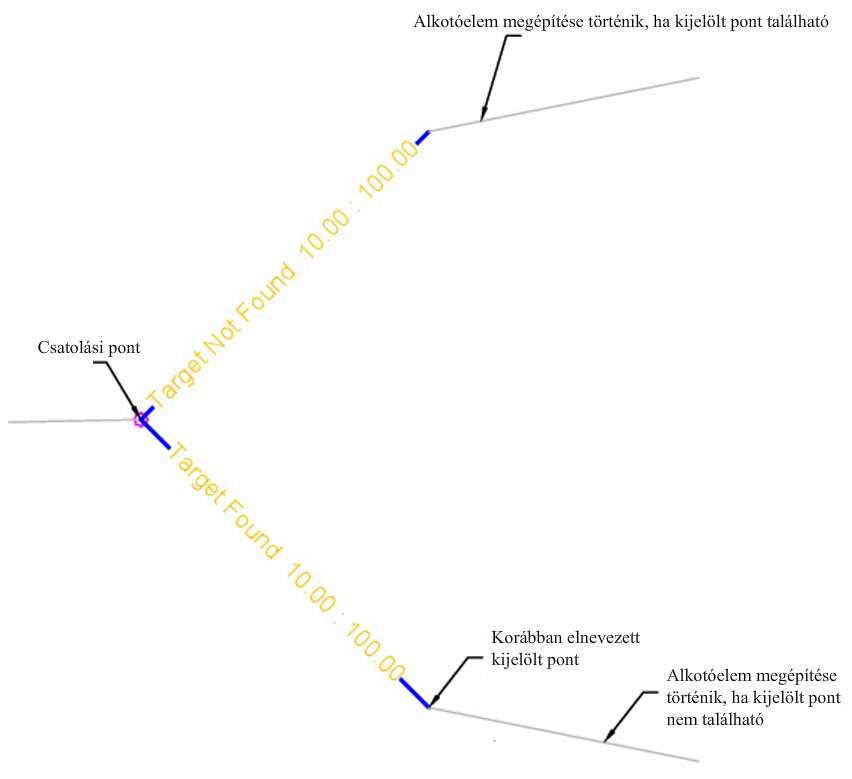

Kódolási ábra
A következő kódolási ábra az elrendezési módban létrehozott pontokat és kapcsolódásokat mutatja. Nem jönnek létre pontok, kapcsolódások, vagy kódok ehhez az alkotóelemhez a modellezési módban.
