A ParkingAdjacentToRoad alkotóelem parkolóterületet hoz létre egy meglévő útpálya mellett. A parkoló a meglévő útpálya burkolattal ellátott területét, egy vízlevezető csatornát és a parkoló burkolatát foglalja magába. A parkoló burkolata a tervezett szegélymagassághoz és a szegély tetejének helyéhez van kötve.
Csatolás
A csatolási pont az útpálya középpontjánál található. Ez a komponens a bal és a jobb oldalhoz is csatolható.

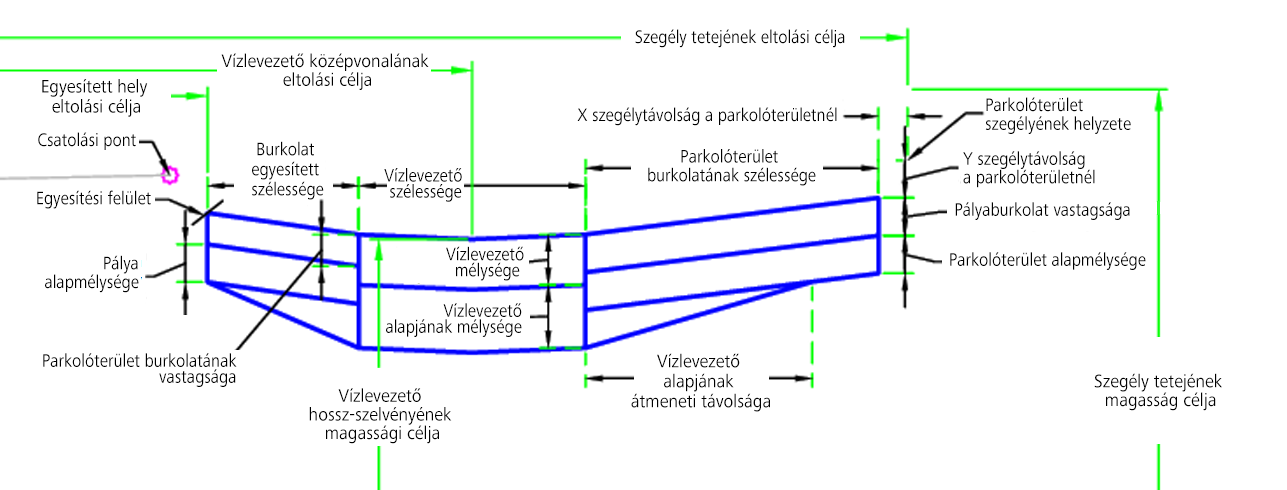

Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Oldal | Megadja, hogy melyik oldalra kerüljön az alkotóelem | Bal / Jobb | Jobb |
| Vízlevezető szélessége | Vízlevezető teljes szélessége | Numerikus, pozitív |
3 láb 1 m |
| Vízlevezető mélysége | Vízlevezető mélysége | Numerikus, pozitív |
8 hüvelyk 200 mm |
| Parkolóterület burkolatának vastagsága | AC-burkolat vastagsága | Numerikus, pozitív |
2 hüvelyk 50 mm |
| Vízlevezető alapjának átmeneti távolsága | A vastagabb alap átmenete a vízlevezető csatornánál | Numerikus, pozitív |
3 láb 1 m |
| Y szegélytávolság a parkolóterületnél | Y szegélytávolság a parkolóterület hátsó részénél | Numerikus |
-0.5 láb -0.150 m |
| X szegélytávolság a parkolóterületnél | X szegélytávolság a parkolóterület hátsó részénél | Numerikus |
-0.625 láb -0.19 m |
| Parkolóterület burkolatának szélessége | Parkolóterület burkolatának szélessége | Numerikus, pozitív |
20.5 láb 6.25 m |
| Vízlevezető alapjának mélysége | Burkolat egyesített szélessége | Numerikus, pozitív |
2 láb 0.6 m |
| Parkolóterület alapmélysége | Alapmélység a vízlevezető alatt | Numerikus, pozitív |
6 hüvelyk 150 mm |
| Pálya alapmélysége | Pálya alapmélysége | Numerikus, pozitív |
10 hüvelyk 250 mm |
| Pályaburkolat vastagsága | Pályaburkolat vastagsága | Numerikus, pozitív |
3 hüvelyk 80 mm |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
| Egyesítés helye | A csatolási ponttól mért egyesített szélesség meghatározására szolgál. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Szükséges |
| Egyesítési felület | Az egyesítési magasság meghatározására szolgál. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek. | Szükséges |
| A szegély tetejének eltolása | A parkolószegély bekötési helye felső szegélymagasságának meghatározására szolgál. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Szükséges |
| A szegély tetejének hossz-szelvénye | A szegély és a vízlevezető eltolási helyének meghatározására szolgál. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Szükséges |
| Vízlevezető középvonala | A vízlevezetőcsatorna-középvonal helyének meghatározására szolgál. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Szükséges |
| Vízlevezető hossz-szelvénye | A vízlevezetőcsatorna-középvonal szintmagasságának meghatározására szolgál. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Szükséges |
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
|
Paraméter |
Leírás |
Típus |
|---|---|---|
| Sáv esése | Sáv esése | Numerikus |
Viselkedés
A kezdeti referenciapont a csatolási pontnál található. A szegély tetejének hossz-szelvénye és az eltolási értékek határozzák meg a parkolóburkolat külső élének helyét. Az egyesítés helyének meghatározása a cél egyesítési helytől mérve történik. Az egyesítési magasság meghatározása az egyesítés helye és az e pontban érvényes cél egyesítési felület alapján történik. A vízlevezető helyének és magasságának meghatározása a beállított céltól mérve történik. A rendszer ezt követően a bemeneti paraméterek alapján hozza létre a vízlevezető geometriáját. A burkolat egyesítési geometriáját a rendszer a cél egyesítési magasságokból és a bemeneti paraméterekből hozza létre A parkoló burkolata ezt követően a célértékek és a bemeneti paraméterek használatával jön létre.
Működés tervezési módban
Tervezési módban ez az alkotóelem a szélesség és a mélység bemeneti paraméterei és a feltételezett célértékek használatával megjeleníti az összes csatolást.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 | Egyesítés | Burkolat egyesítési helye |
| P2 | Vízlevezető_Él | Vízlevezető éle |
| P3 | FL | Vízlevezető áramlásvonala |
| P4 | ETW | A megtett út széle |
| P5 | FS | Befejezett felület |
| P12, P15, P17, P19 | Alap | Alap |
| L1, L4 | Tető, Burkolat | A burkolat teteje |
| L2, L3 | Tető, Vízlevezető | Vízlevezető teteje |
| L9, L12 | Burkolat | Burkolat vastagságának alja |
| L10, L11 | Vízlevezető | Vízlevezető alja |
| L13, L14, L17, L18, L21, L22 | Alapszint | |
| S1, S3 | Burkolat | |
| S2, | Vízlevezető | |
| S4 – S6, S7, S8 | Alap |

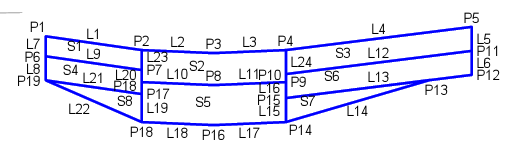

Kódolási ábra
