A SlopeDitch alkotóelem egy hátrézsűkkel és előrézsűkkel rendelkező árkot hoz létre. Vágás módban a meglévő terepen hoz létre körömvonalat. Feltöltés módban a körömvonal előtt egy padka jön létre.

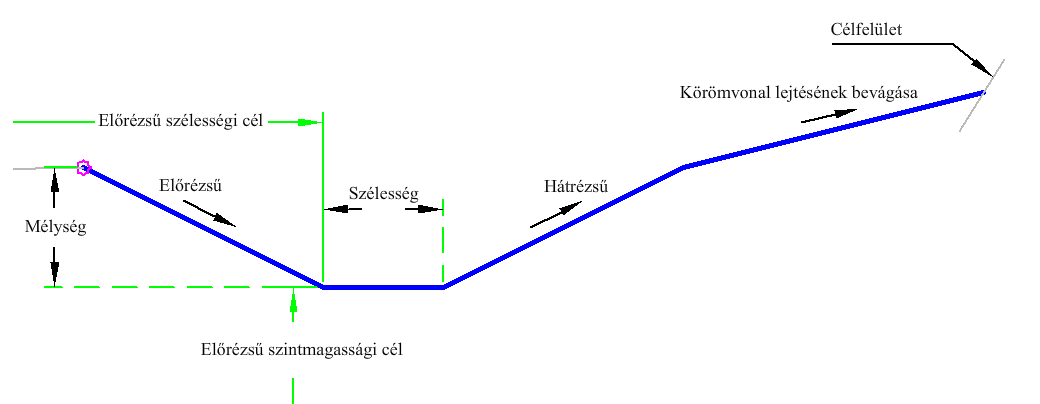

Eset kivágása:

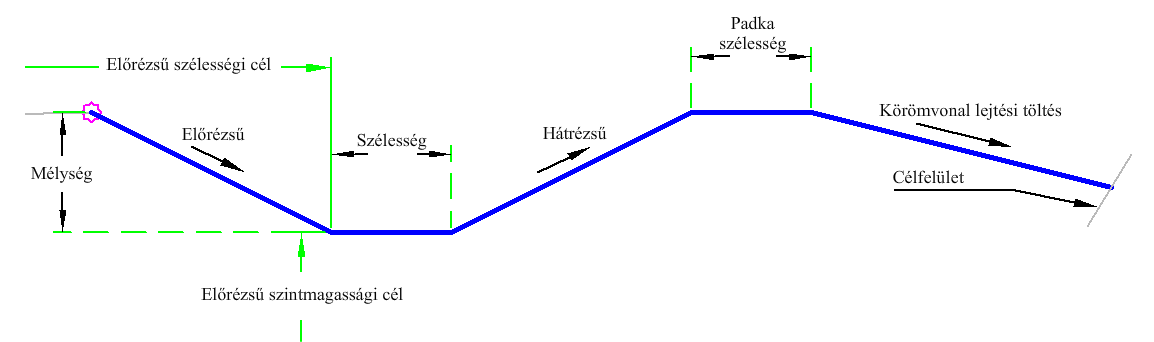

Eset feltöltése:
Csatolás
A csatolási pont az árok előtti csatolások legbelső pontjánál van.
Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Oldal | Megadja az alkotóelem elhelyezési oldalát. | Bal/Jobb | Jobb |
| Mélység | Az árok külső része és a külső sarokpont közötti árokmélység. | Numerikus |
3 láb 1 m |
| Szélesség | Az árok aljának szélessége. | Numerikus, pozitív |
2 láb 0.6 m |
| Előrézsű | Az árok eleje kapcsolódás lejtése (x : 1). Ez a kapcsolódás mindig lefelé kerül beillesztésre. | Numerikus, pozitív | 2 (: 1) |
| Hátrézsű | Az árok hátsó kapcsolódásának esése (x : 1). E kapcsolódás beillesztése mindig felfelé történik. | Numerikus, pozitív | 2 (: 1) |
| Padka szélessége | Padka szélessége a hátrézsű után. | Numerikus, pozitív |
2 láb 0.6 m |
| Körömvonali bevágásrézsű | A normál körömvonalhoz tartozó rézsű vágási körülmények között. | Numerikus, pozitív | 3 (: 1) |
| Körömvonali kitöltésrézsű | A normál körömvonalhoz tartozó rézsű kitöltési körülmények között. | Numerikus, pozitív | 4 (: 1) |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
| Körömvonal felülete | A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek. | Választható |
| Előrézsű magassága | Ezzel felülbírálható az előrézsű esése és szélessége. A szintmagasság megadása a következő objektumtípusok esetében hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| Előrézsű szélessége | Ezzel felülbírálható az előrézsű szélessége. Ez a művelet a következő objektumtípusok esetén hajtható végre: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
Az árok előrézsűje, alja és hátrézsűje jön létre. Ezután meg lesz határozva, hogy az alkotóelem vágás vagy feltöltés módban van-e a hátrézsű tetején. Feltöltés módban a körömvonal előtt egy padka jön létre. Vágás módban a körömvonal-kapcsolódás a körömvonalesés alapján jön létre.
Működés tervezési módban
Tervezési módban az alkotóelem megjeleníti az árkot és a feltöltött padkát alkotó csatolásokat.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 | Töréspont, Tető | |
| P2 | Ditch_In, Tető | |
| P3 | Ditch_Out, Tető | |
| P4 | Töréspont, Tető | |
| P5 | Körömvonal, Tető | |
| P6 | Berm_Out, Tető | |
| P7 | Körömvonal, Tető | |
| L1 | Tető, alapszint, árok, előrézsű | |
| L2 | Tető, alapszint, árok | |
| L3 | Tető, alapszint, árok, hátrézsű | |
| L4 | Tető, alapszint, árok, körömvonal | |
| L5 | Tető, alapszint, árok | |
| L6 | Tető, alapszint, árok, körömvonal |
Kódolási ábra

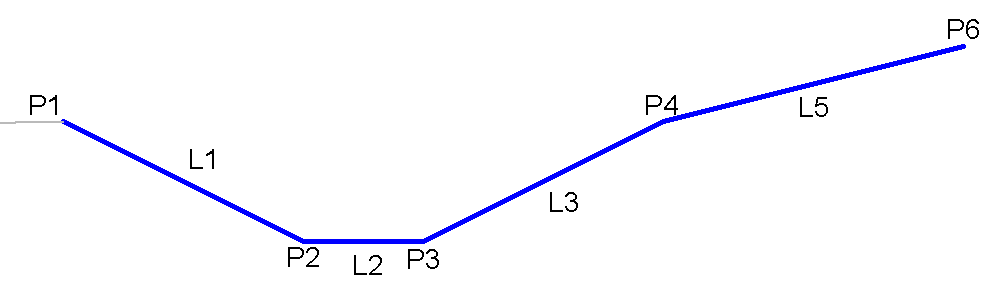

Eset kivágása:

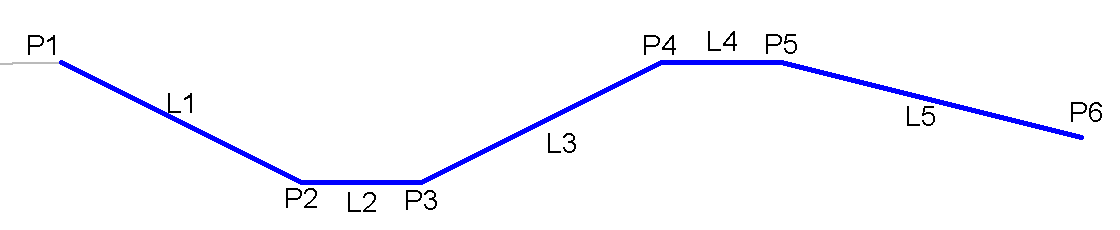

Eset feltöltése:
