SimpleTunnel

A SimpleTunnel alkotóelem egyszerű alagutakhoz vagy dobozcsatornákhoz használható. A megadott magasságot, szélességet és anyagvastagságot használja.

Csatolás

A csatolási pont az alagút előtti csatolások legfelső pontjánál van.

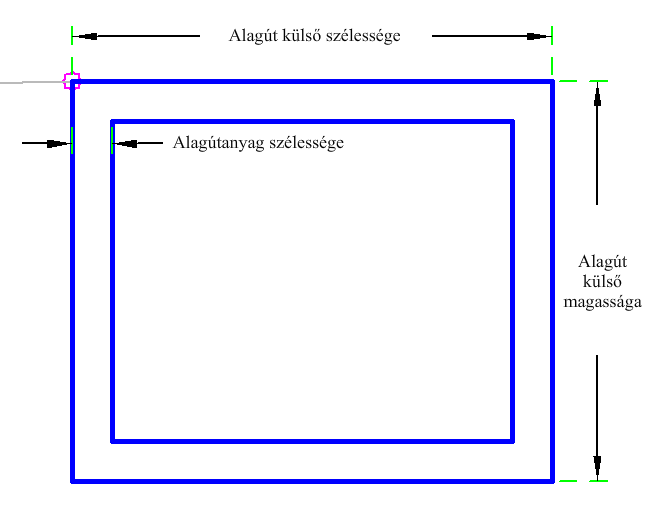

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Alagútanyag szélessége	Az alagút falainak, padlójának és tetejének szélessége.	Numerikus, pozitív	1 láb 0.3 m
Alagút külső magassága	Az alagút külső magassága.	Numerikus, pozitív	10 láb 3 m
Alagút külső szélessége	Az alagút külső szélessége.	Numerikus, pozitív	12 láb 3.5 m

Célparaméterek

Nincsenek.

Futásidejű logikai hozzárendelések

Nincsenek.

Kimeneti paraméterek

Nincsenek.

Viselkedés

A pontok, kapcsolódások és alakok a bevitt paraméterek alapján jönnek létre.

Művelet tervezési módban

Tervezési módban az alkotóelem megjeleníti az alagutat alkotó csatolásokat.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P1	Tető, TopInsideTunnel	Felső belső alagút
P2	Tető, TopOutsideTunnel	Felső külső alagút
P3	Alapszint, BottomOutsideTunnel	Alsó külső alagút
P4	Tető, BottomInsideTunnel	Alagút belső fal alja
P5	TunnelInsideWall_TopIn	Alagút belső fal felső belső része
P6	TunnelInsideWall_TopOut	Alagút belső fal felső külső része
P7	TunnelInsideWall_BottomIn	Alagút belső fal alsó belső része
P8	TunnelInsideWall_BottomOut	Alagút belső fal alsó külső része
L2 - L4	Alapszint
L5	TopInnerWall	Felső belső fal
L6	InnerWallInside	Belső fal belső része
L7	InnerWallOutside	Belső fal külső része
L8	BottomInnerWall	Alsó belső fal
L9	AttachPoint	Csatolási pont
S1	MaterialRemoved	Eltávolított anyag
S2	TunnelMaterial	Alagútanyag

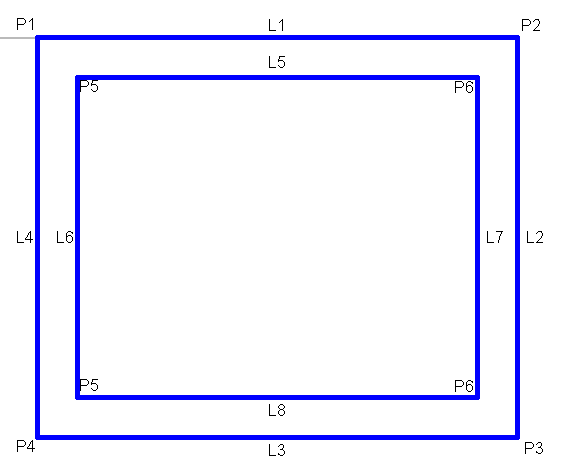

Kódolási ábra
