A ClarkCountyRainGardenNoCurb alkotóelem kapcsolódásokat illeszt be egy Clark megyei esőkert szegély nélküli kialakításához.
Ellenőrizze, hogy a használt méretek megfelelőek-e az alapterv Ön által választott értelmezéséhez.
Csatolás
A csatolási pont a belső lejtés belső élén található. Ez a komponens a bal és a jobb oldalhoz is csatolható.

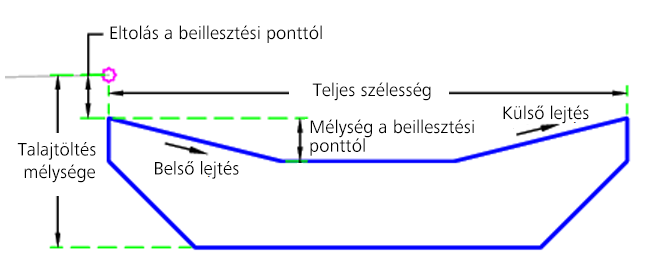

Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Oldal | Megadja, hogy melyik oldalra kerüljön az alkotóelem | Bal / Jobb | Jobb |
| Teljes szélesség | Az esőkert teljes szélessége | Numerikus, pozitív |
12.0 láb 3.6 m |
| Talajtöltés mélysége | Az esőkert talajtöltésének mélysége | Numerikus, pozitív |
2 láb 0.6 m |
| Belső lejtés | Belső lejtés | Esés | -4 ( : 1) |
| Külső lejtés | Külső lejtés | Esés | -4 ( : 1) |
| Mélység a beillesztési ponttól | Mélység a beillesztési ponttól | Numerikus |
-1 láb 0.3 m |
| Eltolás a beillesztési ponttól | Eltolás a beillesztési ponttól | Numerikus |
0 láb 0 m |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
Nincsenek.
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
A kezdeti pont a csatolási pontnál található. Ezt követően az esőkert igazítása a megadott eltolási távolságnak megfelelően történik meg. Az esőkert mélységének beállítása a bemeneti értékek alapján történik.
Működés tervezési módban
Tervezési módban ez az alkotóelem az esőkertet a bemeneti paraméterek alapján rajzolja meg.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 | EK_BeillesztésiPont | Esőkert beillesztési pontja |
| P2 | EK_Tető_Belső | Az esőkert felső belső része |
| P3 | EK_Felső_Külső | Az esőkert felső külső része |
| P6 | EK_Alul_Külső | Az esőkert alsó külső része |
| P7 | EK_Alul_Belső | Az esőkert alsó belső része |
| L1 – L3 | Tető, EK_Lejtés | Az esőkert tetejének lejtése |
| L5 – L7 | Alapszint | Alapszint |
| L6 | Alapszint, EK_Alsó | Az esőkert alsó része |
| S1 | Esőkert | Esőkert |

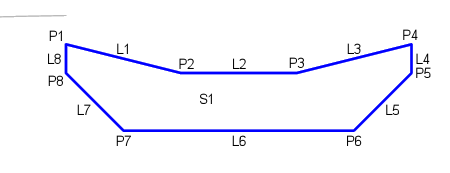

Kódolási ábra
