A InfiltrationTrench alkotóelem kapcsolódásokat illeszt be egy szivárgási árok létrehozásához. Az alkotóelem a 2014 februárjában kiadott Los Angeles megyei Low Impact Development Standards Manual alapján készült.
Ellenőrizze, hogy a használt méretek megfelelőek-e a hivatkozott dokumentum Ön által választott értelmezéséhez.
Csatolás

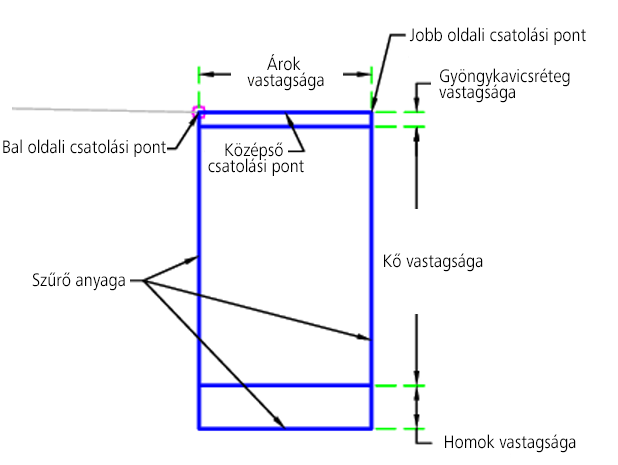

A csatolási pont a szivárgási árok bal felső, felső középső vagy jobb felső oldalán található.
Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Gyöngykavicsréteg vastagsága | Gyöngykavicsréteg vastagsága | Numerikus |
0.67 láb 0.20 m |
| Szűrőanyag belefoglalása? | Jelzi, hogy található-e szűrőanyag a gyöngykavics-réteg alatt | Igen/Nem | Igen |
| Kő vastagsága | A kőréteg vastagsága | Numerikus, pozitív |
3 láb 1 m |
| Homok vastagsága | Homokréteg vastagsága | Numerikus |
0.5 láb 0.15 m |
| Árokszélesség | Árok szélessége | Numerikus, pozitív |
2 láb 0.60 m |
| Csatolási pont | Csatolási pont | Bal / Jobb / Közép | Bal |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
Nincsenek.
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
A kezdeti pont a csatolási pontnál található. Az alkotóelem elkészíti a szivárgási árok alakját.
Működés tervezési módban
Tervezési módban ez az alkotóelem megjeleníti a szivárgási összetevőket a megadott beviteli paraméterek alapján.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1, P2 | Gyöngykavics | A gyöngykavicsréteg teteje |
| P3, P4 | Kő | A kőréteg teteje |
| P5 – P6 | Homok | A homokréteg teteje |
| P7-P8 | Homok_Alapszint | A homokréteg alja |
| L1 | Tető | Felső réteg |
| L2 | Gyöngykavics, Szűrőanyag | Gyöngykavicsréteg; Ha a Szűrőanyag belefoglalása paraméter Igen értékre van állítva, akkor szűrőanyag kerül a kavicsréteg alá |
| L3, L4 | Homok, Alapszint | A homokréteg teteje |
| S1 | Kő | Kőréteg |
| S2 | Homok | Homokréteg |
| S3 | Gyöngykavics | Gyöngykavicsréteg |
Kódolási ábra
