A ClarkCountyBasicDaylight alkotóelem kapcsolódásokat helyez el a padkával ellátott bevágási vagy töltési víznyelő rézsűk létrehozása céljából. Meghatározhat egy árkot a bevágási esetekben.
Ellenőrizze, hogy a használt méretek megfelelőek-e az alapterv Ön által választott értelmezéséhez.

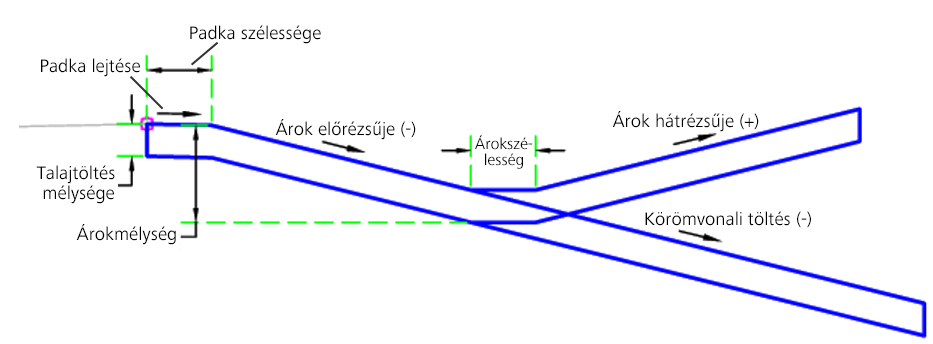

1. eset: Árokkal

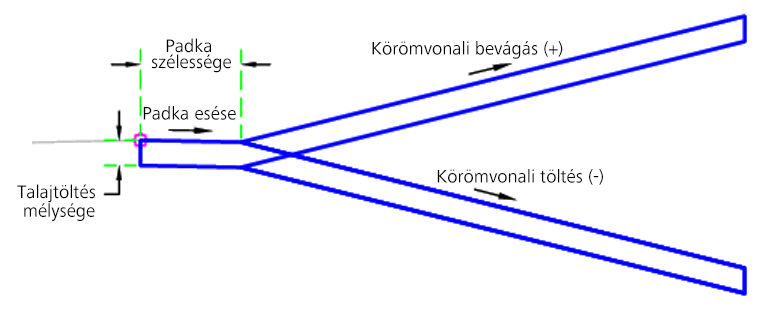

2. eset: Árok nélkül
Csatolás
A csatolási pont a kezdeti bevágási vagy töltésrézsű belső élén található. Ez a komponens a bal és a jobb oldalhoz is csatolható.
Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Oldal | Megadja, hogy melyik oldalra kerüljön az alkotóelem | Bal / Jobb | Jobb |
| Körömvonal_Bevágás (+) | Körömvonali bevágásrézsű | Numerikus, pozitív | 4 ( : 1) |
| Körömvonali_Kitöltés (-) | Körömvonali kitöltésrézsű | Numerikus, negatív | -4 ( : 1) |
| Padka szélessége | Választható padkaszélesség | Numerikus, pozitív |
1 láb 0.3 m |
| Padka lejtése | Csak padka használata esetén | Numerikus | -2 (%) |
| Talajtöltés mélysége | Választható talajtöltésmélység | Numerikus, pozitív |
0.5 láb 0.15 m |
| Árokmélység | Az árok mélysége a csatolási ponttól számítva | Numerikus |
1 láb 0.3 m |
| Árok előrézsűje (-) | Árok előrézsűje | Numerikus | -4 ( : 1) |
| Árok hátrézsűje (+) | Árok hátrézsűje | Numerikus, pozitív | 4 ( :1 ) |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
| Körömvonal felülete | A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek. | Szükséges |
| Szintmagasság | Ezzel felülbírálható az árok aljának szintmagassága. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
A kezdeti padka- vagy sarokpont a csatolási pontnál található. A padka létrehozása akkor történik meg, ha a padka szélessége nagyobb mint nulla. A rendszer összeveti a sarokpont magasságát a célfelülettel, hogy megállapítsa, bevágásról vagy töltésről van-e szó. Bevágás esetén a rendszer meghatározza, hogy meg kell-e építeni az árkot. Ezt követően a célfelületi metszés kiszámítása a megadott körömvonallejtés alapján történik.
Működés tervezési módban
Tervezési módban ez az alkotóelem 5 lábnyira (1,5 m) rajzolja meg a kezdeti töltésrézsűt.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 | Pdk | Amikor van padka |
| P1 | Töréspont | Amikor nincs padka |
| P2 | Pdk | Padka |
| P3 | Körömvonal, Körömvonal_Bevágás | Körömvonal pont, és körömvonal pont a bevágási feltételnél |
| P4 | Körömvonal, Körömvonal_Töltés | Körömvonal pont, és körömvonal pont a töltési feltételnél |
| P9 | Árok_Be | Az árok belső alja |
| P10 | Árok_Ki | Az árok külső alja |
| L1 | Felszín, Pdk | A padka teteje |
| L2 | Körömvonal, Körömvonal_Bevágás, Tető, Alapszint | Körömvonal-kapcsolódás a bevágási keresztszelvényhez. A rendszer figyelmen kívül hagyja az alapszintet, ha a talajtöltés mélysége nagyobb, mint 0. |
| L3 | Körömvonal, Körömvonali_Kitöltés, Tető, Alapszint | Körömvonal-kapcsolódás töltési szakaszhoz. A rendszer figyelmen kívül hagyja az alapszintet, ha a talajtöltés mélysége nagyobb, mint 0. |
| L11 | Tető, Alapszint, Árok | Árokkapcsolódás A rendszer figyelmen kívül hagyja az alapszintet, ha a talajtöltés mélysége nagyobb, mint 0. |
| L4, L5, L10, L13 | Alapszint | Alsó csatolási kód |
| S1 | Talaj | Talajtöltés alakkódja |
Kódolási ábra

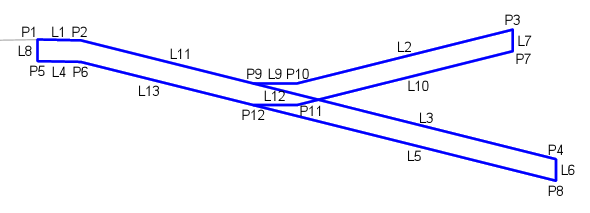

1. eset: Árokkal

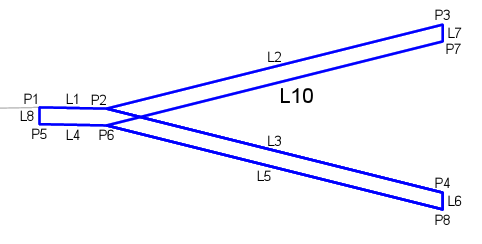

1. eset: Árok nélkül
