SávBelsőTúlemelés

Ez az alkotóelem létrehozza a forgalmi sáv pályafelületének, alaprétegének és ágyazati rétegének keresztmetszeti megjelenítését, felhasználva a belső sáv túlemelésének lejtési értékét a nyomterv modell fő nyomvonalához.

Megjegyzés: Ez az alkotóelem csak a Középpontot támogatja, mint a túlemelés forgástengelyének forgáspontja. Ez az alkotóelem kifogásolt volt, ezért már csak a Nyomtervmodellezés katalógusokban érhető el. A SávTúlemelésEFT alkotóelem rendelkezik ennek az alkotóelemnek minden funkcionalitásával, és támogatja a túlemelés forgástengelyének forgáspontjait is.

Az osztott pályás, megtört utaknál használatos. A burkolat szerkezete az Autodesk Civil 3D Súgó „Burkolatszerkezet burkolt szakaszokon” című témakörében ismertetett szabványokat követi.

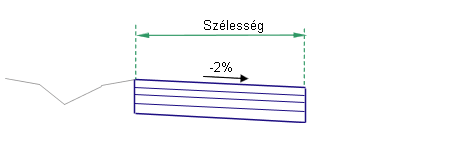

Igazítás

A csatolási pont a sáv belső élén található a végső felületen. Ez a komponens a bal és a jobb oldalhoz is csatolható.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy melyik oldalra kerüljön az alkotóelem	Bal / Jobb	Jobb
Tetőpont belül	Megadja, hogy a forgalmi sáv belső élének kódolása Tető legyen	Igen/Nem	Nem
Szélesség	A sáv szélessége a belső él eltolásától a külső él eltolásáig	Numerikus, pozitív	3.6 m 12.0 láb
Alapértelmezett % lejtés	A sáv alapértelmezett % lejtése, amely akkor használatos, ha a nyomvonal túlemelési lejtése nincs megadva.	Numerikus	-2.0
Burkolat1 mélysége	Az 1. burkolatréteg vastagsága (nulla a kihagyáshoz)	Numerikus, nem negatív	0.025 m 0.083 láb
Burkolat2 mélysége	A 2. burkolatréteg vastagsága (nulla a kihagyáshoz)	Numerikus, nem negatív	0.025 m 0.083 láb
Alapmélység	Az alapréteg vastagsága (nulla a kihagyáshoz)	Numerikus, nem negatív	0.100 m 0.333 láb
Ágyazati réteg mélysége	Az ágyazati réteg vastagsága (nulla a kihagyáshoz)	Numerikus, nem negatív	0.300 m 1.0 láb

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.

Paraméter	Leírás	Állapot
Szélesség	Ezzel felülbírálható a sáv rögzített szélessége, és a sáv éle egy eltolási nyomvonalhoz köthető. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Külső magasság	Ezzel felülbírálható a sáv normál esése, és a forgalmi sáv külső éle egy hossz-szelvény magasságához köthető. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható

Kimeneti paraméterek

Paraméter	Leírás	Típus
Sávszélesség	Sáv szélessége	Numerikus
Sáv % lejtés	A sáv %-os lejtése	Numerikus

Viselkedés

A Belső sáv túlemelési lejtése a kiindulási vonali nyomvonal túlemelési specifikációiból származik. A csatolási ponttól kezdődően a pályafelületi felület és a párhuzamos ágyazat a megadott szélességgel, mélységgel és túlemelési lejtéssel kerül beillesztésre. Függőleges kapcsolódások zárják le az alakot a sáv mindkét végén.

Ha nyomtervmodellezés során a Szélességhez egy vízszintes eltolási nyomvonal kerül hozzárendelésre, akkor a sáv szélessége a nyomvonal eltolásához igazodik.

Művelet tervezési módban

Elrendezési módban ez az alkotóelem jeleníti meg az összes sávkapcsolódást a megadott szélesség és mélység felhasználásával, -2%-os lejtéssel.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P1	ETW	Forgalmi sáv széle pályafelületen
P1	Crown	Tetőpont a pályafelületen (választható)
P2	Lane	Sáv külső éle a pályafelületen
P3	ETW_Pave1	A forgalmi sáv éle az 1. burkolati szinten
P3	Crown_Pave1	Tetőpont az 1. burkolatrétegen (választható)
P4	Lane_Pave1	Sáv külső éle az 1. burkolati szinten
P5	ETW_Pave2	A forgalmi sáv éle a 2. burkolati szinten
P5	Crown_Pave2	Tetőpont a 2. burkolatrétegen (választható)
P6	Lane_Pave2	Sáv külső éle a Burkolat2 szinten
P7	FSSz_Alap	A forgalmi sáv éle az alapszinten
P7	Tető_Alap	Tetőpont az alaprétegen (választható)
P8	Sáv_Alap	Sáv külső éle az alaprétegen
P9	FSSz_Alapalatt	A forgalmi sáv éle az ágyazati rétegen
P9	Tető_Ágyazat	Tetőpont az ágyazati rétegen (választható)
P10	Sáv_Ágyazat	Sáv külső éle az ágyazati rétegen
L1	Top, Pave	Pályafelület felülete
L2	Pave1
L3	Pave2
L4	Bázis	Viszonyítási felület
L5	Ágyazati réteg Alapszint	Ágyazati felület
S1	Pave1
S2	Pave2
S3	Bázis
S4	Ágyazati réteg

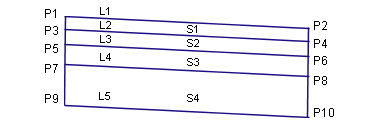

Kódolási ábra
