A RailSingleTrackCANT alkotóelemmel sínek, kötések, kavicságy és védőréteg illeszthető be egynyomvonalas vasutakhoz.
A bal és jobb oldalon körömvonal-alkotóelemnek kell követnie a meglévő terep bezárásához a bevágás és töltés helyzetekben. Képes reagálni a vasúti túlemelésekre.
Csatolás
Alapértelmezés szerint a csatolási pont a sínek közötti középvonalnál található. A nyomvonal ezen ponthoz képest mozgatható az alkotóelem paramétereivel.
Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Vasúti túlemelés mérésének helye | Meghatározza, hogy a sínek közötti magasságkülönbség a sínek nyomtávvonala (felülete) vagy a sínek középvonala között található-e. |
Választási lista:
|
CL síntől CL sínig |
| Alapértelmezett túlemelés | Az alapértelmezett magasságkülönbség a sínek között. Az érték pozitív, amikor a jobb oldali sín magasabb, mint a bal oldali, és negatív, amikor a jobb oldali sín alacsonyabb, mint a bal oldali. Ezt az értéket a rendszer tervezési módban alkalmazza, és hasznos annak megfigyeléséhez, hogy az alkotóelem hogyan reagál a különböző vasúti túlemelési értékekre. Ezt az értéket a vasúti túlemelés felülírja, amikor jelen van a fő nyomvonalon keresztül. | Numerikus | 0 |
| Nyomtáv | A sínek belső felületei közötti távolság | Numerikus, nem negatív |
56.5" 1435 mm |
| Sínfej szélessége | A sínfej szélessége. | Numerikus, nem negatív |
2.72" 69 mm |
| Sín mélysége | A sín mélysége a sín tetejétől a kötőlemez tetejéig | Numerikus, nem negatív |
6.625" 168 mm |
| Síntalp szélessége | A sín alapjának szélessége | Numerikus, nem negatív |
5.5" 140 mm |
| Kötőlemez vastagsága | A kötőlemez vastagsága, amely a sín aljától a kötés tetejéig tartó távolság. | Numerikus, nem negatív | 1"
25 mm |
| Síntalptól a kavicságyig | A sín aljától a kavicságy tetejéig tartó távolság. Ha ez az érték egyenlő a kötőlemez vastagságával, akkor a kavicságy teteje egy szintben van a kötések tetejével. | Numerikus, nem negatív | 1"
25 mm |
| Kötéshossz | A kötés (más néven ászokfa) hossza. | Numerikus, nem negatív |
8.5' 2.59 m |
| Kötésmélység | A kötés mélysége | Numerikus, nem negatív | 7"
178 mm |
| Kavicságy minimális mélysége | A kötés aljától a védőréteg tetejéig tartó minimális függőleges távolság. Ezen minimális távolság helye a vasúti túlemelés különböző szakaszaiban módosul. Lásd az alábbi „Viselkedés” szakaszt. | Numerikus, nem negatív | 2 láb
0.6096 m |
| Kavicságy padkaszélessége (bal és jobb) | A kötés végétől a kavicságy oldali esés elejéig tartó távolság. | Numerikus, nem negatív | 12"
305 mm |
| Kavicságy oldalesése (bal és jobb) | A kavicságyanyag oldalának esése. A kavicságyanyag tetejének esése egyezik a vasúti túlemelésből eredő kötés esésével. | Esés, nemnegatív | 2:1 |
| Védőréteg mélysége | A védőréteg anyagának mélysége | Numerikus, nem negatív | 8"
203 mm |
| Védőréteg felső esése | A védőréteg jobb és bal oldalának felső esése, sarkpontként az alkotóelem középvonalával. | Esés, nemnegatív | 40:1 |
| Védőréteg túlnyúlása (bal és jobb) | A kavicságyanyag lábazatától a védőréteganyag oldalesésének elejéig tartó távolság | Numerikus, nem negatív | 12"
305 mm |
| Védőréteg oldalrézsűje (bal és jobb) | A védőréteganyag oldalának esése. | Esés, nemnegatív | 2:1 |
| Ágyazati réteg túlnyúlása (bal és jobb) | A védőréteg anyaga lábazatától az ágyazati réteg anyaga oldalesésének elejéig tartó távolság | Numerikus, nem negatív |
0.5 láb 0.15 m |
| Ágyazat esése | Az ágyazati réteg anyaga oldalának esése. | Esés, nemnegatív | 1:1 |
| Ágyazati mélysége | Az ágyazati réteg anyagának mélysége | Numerikus, nem negatív |
1 láb 0.30 m |
| Talajkitöltés mélysége | A talajkitöltés anyagának mélysége | Numerikus, nem negatív |
1 láb 0.30 m |
| Talajkitöltés esése | A talajkitöltés anyaga oldalának esése. | Esés, nemnegatív | 1:1 |
| Talajkitöltés túlnyúlása (bal és jobb) | Az ágyazati réteg anyaga lábazatától a talajkitöltés anyaga oldalesésének elejéig tartó távolság | Numerikus, nem negatív |
0.5 láb 0.15 m |
| Sínek kihagyása | Meggátolja a sínpontok, -kapcsolódások és -alakok megrajzolását. | Igen/Nem | Nem |
| Kötés kihagyása | Meggátolja a kötéspontok, -kapcsolódások és -alakok megrajzolását. | Igen/Nem | Nem |
| Kavicságy kihagyása | Meggátolja a kavicságypontok, -kapcsolódások és -alakok megrajzolását. Ha ezen opció „Igen” értékű, akkor a program a védőréteget sem rajzolja meg. | Igen/Nem | Nem |
| Védőréteg kihagyása | Meggátolja a védőrétegpontok, -kapcsolódások és -alakok megrajzolását. Ha a Kavicságy kihagyása opció „Igen” értékű, akkor a program a védőréteget ezen beállítástól függetlenül nem rajzolja meg. | Igen/Nem | Nem |
| Ágyazati réteg kihagyása | Meggátolja az ágyazatiréteg-pontok, -kapcsolódások és -alakok megrajzolását. Ha a Kavicságy vagy védőréteg kihagyása opció „Igen” értékű, akkor a program az ágyazati réteget ezen beállítástól függetlenül nem rajzolja meg. | Igen/Nem | Nem |
| Talajkitöltés kihagyása | Meggátolja a talajkitöltéspontok, -kapcsolódások és -alakok megrajzolását. Ha a Kavicságy, védőréteg vagy ágyazati réteg kihagyása opció „Igen” értékű, akkor a program a talajkitöltést ezen beállítástól függetlenül nem rajzolja meg. | Igen/Nem | Nem |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
|
Bal oldali nyomvonal eltolása |
Ezzel állítható be a bal oldali nyomvonal középvonalának vízszintes helye. |
Választható |
|
Jobb oldali nyomvonal eltolása |
Ezzel állítható be a jobb oldali nyomvonal középvonalának vízszintes helye. |
Választható |
|
Bal oldali nyomvonal szintmagassága |
Ezzel állítható be a bal oldali sínek közötti középpont szintmagassága. A rendszer ezen pont után vasúti túlemelést alkalmaz, hogy a sínek közötti tényleges pont változhasson, mivel elforgatás történhet bármelyik sín körül. |
Választható |
|
Jobb oldali nyomvonal szintmagassága |
Ezzel állítható be a jobb oldali sínek közötti középpont szintmagassága. A rendszer ezen pont után vasúti túlemelést alkalmaz, hogy a sínek közötti tényleges pont változhasson, mivel elforgatás történhet bármelyik sín körül. |
Választható |
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
Ez az alkotóelem egy egyszerű egypályás vasúti nyomvonalat hoz létre állítható túlemeléssel és anyag komponensekkel.
Ha az Elforgatási módszer beállítása Sín magas oldal, akkor az ív külsején lévő sín a nyomvonalmagasságon marad, és a belső sín magasságát a program a vasúti túlemelési értékkel egyenlő értékkel módosítja.
Ha az Elforgatási módszer beállítása Tengely kiindulási vonal, akkor a program mindkét sínt a vasúti túlemelés értékének felével módosítja, a külső sínt felfelé, a belső sínt pedig lefelé.
A kötés és a védőréteg közötti minimális hézag helyén a Kavicságy minimális mélysége érték érvényes. A védőréteg felső esését a Védőréteg felső esése paraméter függetlenül vezérli. A védőréteg tetejének helyét a Kiindulási vonal a védőréteg tetejéhez paraméter vezérli.
Sín adatai
A jelen alkotóelemben használt sín alak a szakági szabványos sín alakok és méretek egy egyszerűsített közelítése. A Sínfej szélessége, a Sín mélysége és a Síntalp szélessége bemeneti paraméterekként érhetők el, és ezekkel származtatható a többi közelítő méret.
Működés tervezési módban
Tervezési módban az alkotóelem megjeleníti a síneket, kötést, kavicságyat, védőréteget és oldaleséseket alkotó kapcsolódásokat.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1, P4 - P13 | Sín | Sín |
| P2 | Cl_Rail | Sín középvonala |
| P3 | Gauge_Line, Sín | Nyomtávvonal (a sín tetejének belső éle) |
| P14, P18, P19, P23 | Top_Edge_Ballast | A kavicságyanyag felső éle |
| P15, P17, P20, P22 | Kötés | A kötés felső sarka |
| P16, P21 | CL_Tie | A kötés középvonala felül |
| P26, P30 | Top_Edge_Subballast | A védőréteganyag felső éle |
| P27, P29 | Bottom_Edge_Ballast | A kavicságyanyag alsó éle |
| P28 | Top_Subballast | A védőréteganyag teteje a középvonalon |
| P31, P33 | Bottom_Edge_Subballast | A védőréteganyag alsó éle |
| P32 | Bot_Subballast | A védőréteganyag alja a középvonalon |
| P63 | Bottom_SoilFill | Bottom_SoilFill |
| P64 | Top_Edge_SoilFill | Top_Edge_SoilFill |
| P62, P65 | Bottom_Edge_SoilFill | Bottom_Edge_SoilFill |
| P66 | Top_Edge_SubBase | Top_Edge_SubBase |
| P67 | Bottom_Edge_SubBase | Bottom_Edge_SubBase |
| P68 | Top_Edge_SubBase | Top_Edge_SubBase |
| P69 | Bottom_Edge_SubBase | Bottom_Edge_SubBase |
| P70 | Bottom_SubBase | Ágyazati réteg alja |
| L1, L2 | Top_Rail, Sín | Sín teteje |
| L3 - L13 | Sín | Sín |
| L14, L17, L22, L23 | Kavicságy, tető | Kavicságy teteje |
| L15, L16 | Kötés, Top_Tie | Kötés teteje |
| L18 - L21 | Kötés | Kötés |
| L24, L27 - L29 | Védőréteg, tető | Védőréteg teteje |
| L25, L26, | Kavicságy, védőréteg | Kavicságy és védőréteg |
| L30, L31 | Védőréteg, alapszint | Védőréteg alja |
| L32 | Kavicságy, Ballast_Between_Ties | Kavicságyanyag a kötések közötti nyitott területen. Akkor is használható, ha a kötéseket kihagyja. |
| L67 - L70 | Tető, SoilFill | SoilFill |
| L71 - L72 | SoilFill, ágyazati réteg | Ágyazati réteg |
| L73 - L76 | Tető, ágyazati réteg | Ágyazati réteg |
| L77 - L78 | Ágyazat, alapszint | Ágyazati réteg |
| S1, S2 | Sín | Sínek |
| S3 | Kötés | Kötés |
| S4 | Kavicságy | Kavicságy |
| S5 | Védőréteg | Védőréteg |
| S6 | SoilFill | SoilFill |
| S7 | Ágyazati réteg | Ágyazati réteg |

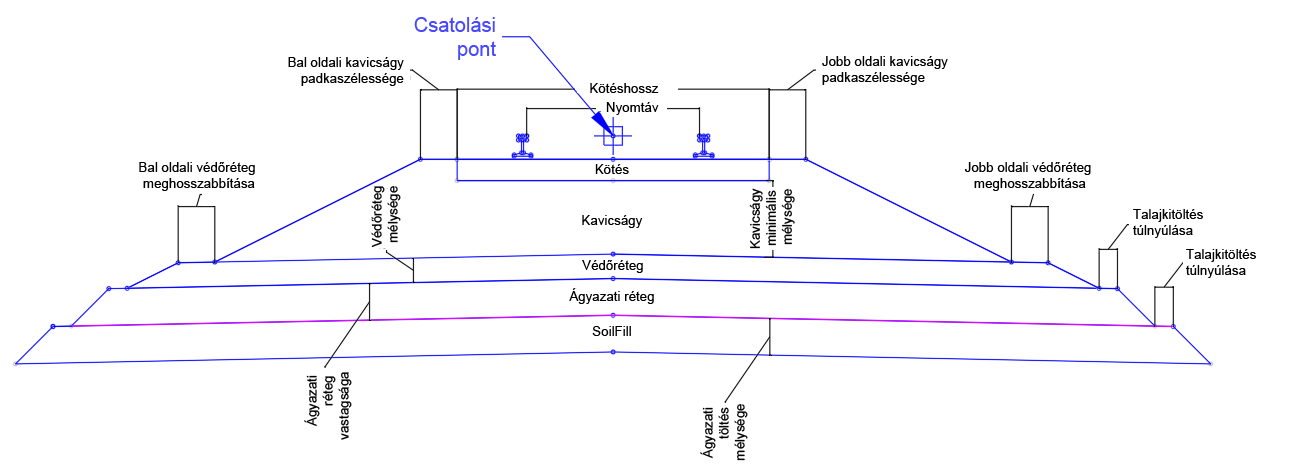

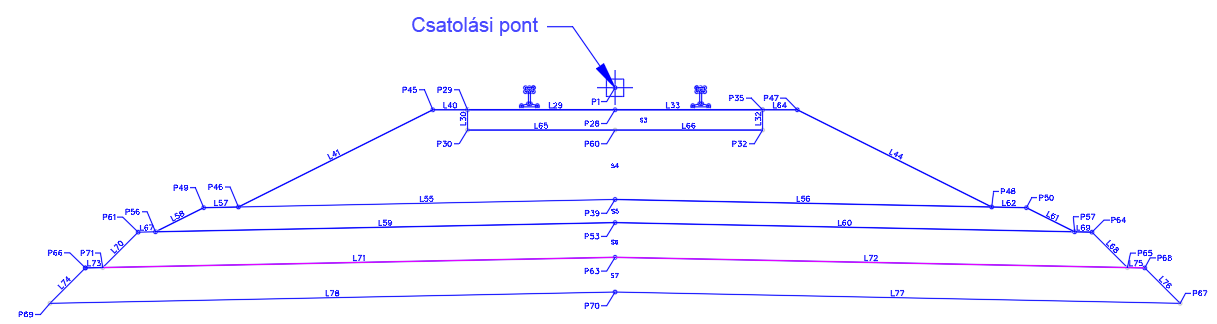

Kódolási ábra
