The ValleyGutterSimple alkotóelem egy csatornaárok betonból a felhasználó által megadott szélességekkel, betonvastagságokkal és áramlásvonal-mélységgel. A szélesség módosítható, az áramlásvonal mindig középen marad.
Csatolás
A csatolási pont a csatornaárok belső élén található.

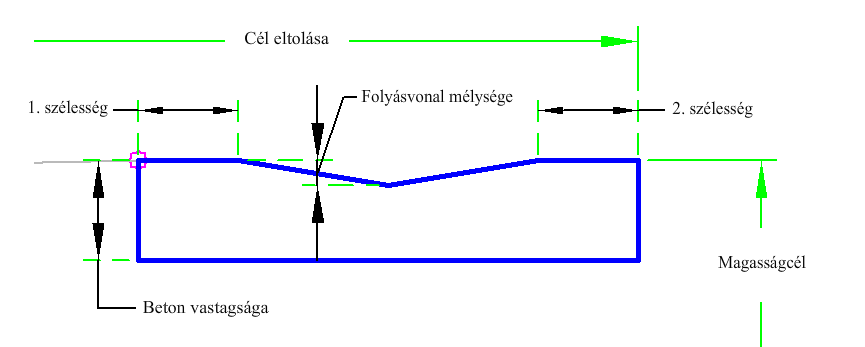

Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Oldal | Megadja az alkotóelem elhelyezési oldalát. | Bal/Jobb | Jobb |
| Beton szélessége | A betonárok szélessége. | Numerikus, pozitív |
5 láb 1.5 m |
| Áramlásvonal mélysége | Az áramlásvonal mélysége az árok tetejétől az áramlásvonalig. | Numerikus, pozitív |
0.08 láb 0.02 m |
| Szélesség1 | A csatornaárok szélessége a csatolási pont oldalánál. | Numerikus, pozitív |
0.5 láb 0.15 m |
| Szélesség2 | A csatornaárok szélessége a csatolási pont túloldalán. | Numerikus, pozitív |
0.5 láb 0.15 m |
| Beton mélysége | A beton mélysége a csatolási ponttól mérve. | Numerikus, pozitív |
0.75 láb 0.2 m |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
|
Cél oldalirányú távolsága |
Használható a rögzített Szélesség felülírásához és az alak élének eltolás elrendezéshez való rögzítéséhez. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
|
Áramlásvonal magassága |
Ezzel felülbírálható az áramlási vonal mélysége, és az áramlási vonal szintmagassága egy hossz-szelvény szintmagasságához köthető. A szintmagasság megadása a következő objektumtípusok esetében hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
Ez az alkotóelem egy egyszerű csatonaárkot illeszt be. Az alkotóelem szélességének helyzete megadható rögzített szélességűként, vagy egy választható nyomvonallal. A csatornaárok megadható rögzített szélességűként, vagy hozzárendelhető egy, a mélységet vezérlő hossz-szelvény.
Művelet tervezési módban
Tervezési módban az alkotóelem megjeleníti a csatornaárkot alkotó csatolásokat a felhasználó által megadott értékek alapján.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 | Tető, Töréspont | |
| P2 | Alapszint | |
| P3 | Alapszint, Beton | |
| P4 - P6 | Tető | |
| P7 | Áramlásvonal, Tető | |
| L1, L3 | Beton | |
| L2 | Alapszint, Beton | |
| L4 - L7 | Tető | |
| S1 | ValleyGutter |

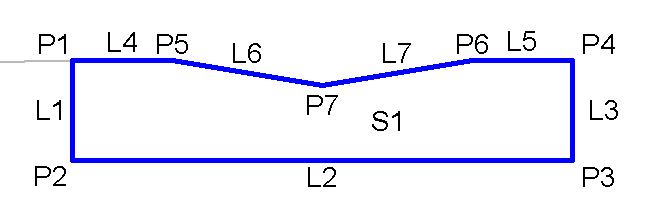

Kódolási ábra
