RockRetainingWall

Csatolás

A csatolási pont a kő felületén vagy attól az Első kapcsolódás bemeneti paraméterek alapján meghatározott távolságra van.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

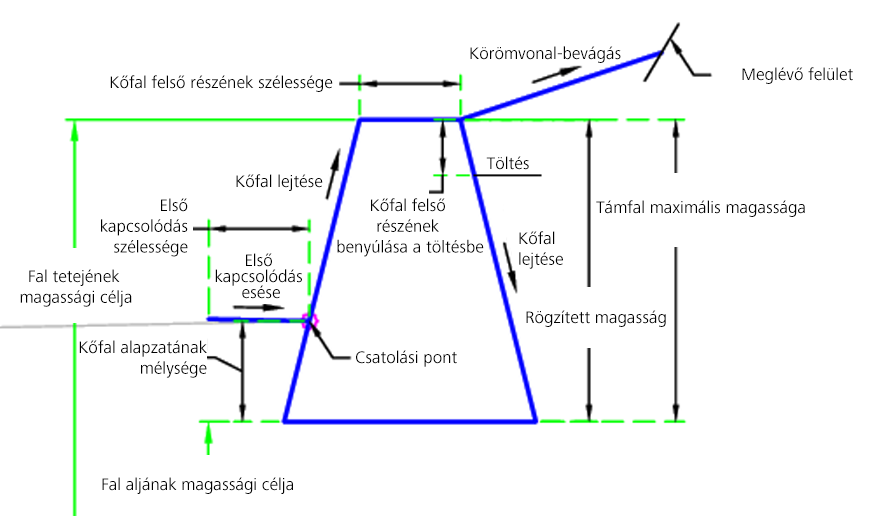

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy melyik oldalra kerüljön az alkotóelem	Bal / Jobb	Jobb
Kőfal alapzatának mélysége	A kőfal alapzatának mélysége	Numerikus	1.0 láb 0.30 m
Kőfal lejtése	Kőfal lejtése	Numerikus	0.25 ( : 1)
Kőfal felső részének szélessége	Kőfal felső részének szélessége	Numerikus, pozitív	1 láb 0.30 m
Körömvonal-bevágás	Körömvonal-bevágás	Numerikus, pozitív	3 ( : 1)
Támfal maximális magassága	Támfal maximális magassága	Numerikus, pozitív	6 láb 1.8 m
Rögzített magasság használata	Rögzített magasság használata	Igen/Nem	Igen
Rögzített magasság	A használni kívánt rögzített magasság, ha meg van adva	Numerikus, pozitív	3 láb 1.0 m
Körömvonal használata	Körömvonal használata	Igen/Nem	Igen
Első kapcsolódás esése	Első kapcsolódás esése	Numerikus	-2%
Első kapcsolódás kódja	Első kapcsolódás kódja	Karakterlánc	Tető, Burkolat
Első kapcsolódás szélessége	Első kapcsolódás szélessége	Numerikus, pozitív	0.25 láb 0.08 m
Első kapcsolódás használata	Első kapcsolódás használata	Igen/Nem	Igen
Kőfal felső részének benyúlása a töltésbe	Kőfal felső részének benyúlása a töltésbe	Numerikus, pozitív	1 láb 0.3 m

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.

Paraméter	Leírás	Állapot
Meglévő felület	A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek.	Választható
Fal teteje	A kőfal teteje magasságának felülírására használható. A használathoz a Rögzített magasság bemeneti paraméternek Nem értékűnek kell lennie. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Fal alsó része	A fal alsó része magasságának felülírására használható. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható

Futásidejű logikai hozzárendelések

Nincsenek.

Kimeneti paraméterek

Nincsenek.

Viselkedés

A kezdeti pont a csatolási pontnál található. A rendszer akkor hozza létre az elülső csatolást, ha az Elülső kapcsolódás használata paraméter értéke Igen. Ezt követően létrejön a kőfal.

Ha a Rögzített magasság használata paraméter értéke Igen, a kőfal a bemeneti paraméterek használatával lesz létrehozva. Ha a fal alsó részének hossz-szelvénye meg van adva, akkor a fal tetejének magasságát a fal alsó része hossz-szelvényének magassága és a rögzített magasság értékének összege adja. A fal tetejének célértéke nincs használatban.

Vágási feltétel:

Ha a Rögzített magasság használata paraméter értéke Nem, a kőfal a bemeneti paraméterek használatával lesz létrehozva. A fal tetejének magasságát a Fal tetejének célértéke szabályozza. Ha a Fal tetejének célértéke nincs megadva, akkor a fal tetejének magassága a meglévő felszínmagasság a fal belső élénél.

Kitöltési feltétel:

Ha a Rögzített magasság használata paraméter értéke Nem, a kőfal a bemeneti paraméterek használatával lesz létrehozva. A fal tetejének magasságát a Fal tetejének célértéke szabályozza. Ha a Fal tetejének célértéke nincs megadva, akkor a fal tetejének magassága a csatolási pont és a Kőfal felső részének benyúlása a töltésbe bemeneti paraméter közötti távolság.

A rendszer minden körülmények között kiszámítja a falmagasságot, és összehasonlítja azt a Támfal maximális magasságával. Az érték túllépése esetén a rendszer hibaüzenetet küld az Eseményfigyelőbe.

Működés tervezési módban

Tervezési módban ez az alkotóelem a kő támfalat a bemeneti paraméterek alapján rajzolja meg.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

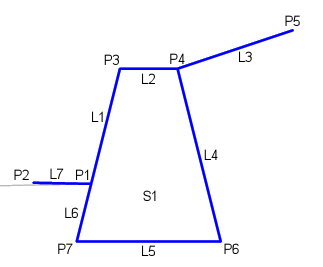

Pont, kapcsolódás vagy alak	Kód	Leírás
P1	Felület_Fal	A fal felülete
P2	ETW	A megtett út széle
P3, P4, P6, P7	Kőfal	Kőfal
P5	Körömvonal	Körömvonal
L1 – L2	Kőfal, Tető	A kőfal teteje
L3	Körömvonal, Tető, Alapszint	Körömvonal-kapcsolódás
L4, L6	Kőfal	Kőfal
L5	Kőfal, Alapszint	A kőfal alja
L7	Tető, Burkolat	A burkolat teteje
S1	Kőfal	Kőfal területe
