A MultipleBenchWithPipes alkotóelem bevágási vagy töltési víznyelő rézsűket hoz létre, szükség szerint ismétlődő földpadkákkal.
A földpadkáknál megadhatja a völgyek szélességeit. A program csöveket ad hozzá mindegyik földpadkánál. A célfelülethez képest a legutóbbi körömvonalesés különbözhet a földpadka esésétől.
Igazítás
A csatolási pont a kezdeti bevágási vagy töltésrézsű belső élén található. Ez a komponens a bal és a jobb oldalhoz is csatolható.

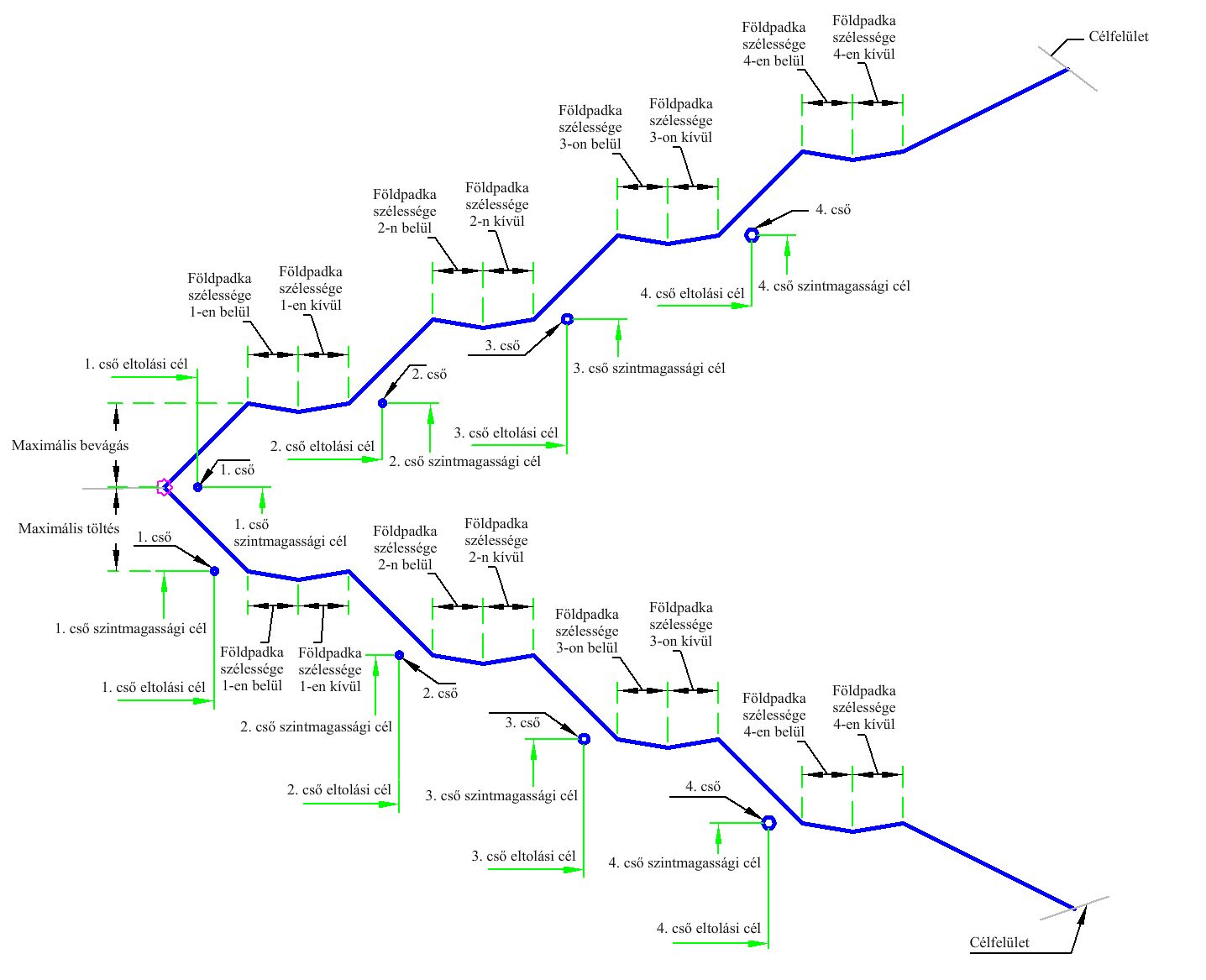

Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Oldal |
Megadja az alkotóelem elhelyezési oldalát. |
Bal/Jobb |
Jobb |
|
Maximális bevágási mélység |
A bevágási körömvonal-kapcsolódás maximális engedélyezett magassága padozatképzés nélkül. |
Numerikus, pozitív |
15 láb 4.5 m |
|
Maximális töltési mélység |
A töltési körömvonal-kapcsolódás maximális engedélyezett magassága padozatképzés nélkül. |
Numerikus, pozitív |
10 láb 3.0 m |
|
Körömvonalrézsű bevágása |
A bevágott körömvonalrézsű esése. |
Numerikus, pozitív |
2 (: 1) |
|
Körömvonalrézsű töltése |
A töltési körömvonalrézsű esése. |
Numerikus, pozitív |
2 (: 1) |
|
1. földpadka esése |
Az 1. földpadka esése. |
Numerikus, pozitív |
1 (: 1) |
|
1. völgymélység |
Az 1. földpadka tetejénél a völgy mélysége. |
Numerikus, pozitív |
0.5 láb 0.15 m |
|
Völgyszélesség az 1. elemben |
A völgy első élétől az 1. földpadka tetején az áramlásvonalig tartó szélesség. |
Numerikus, pozitív |
5 láb 1.5 m |
|
Völgyszélesség az 1. elemen kívül |
A völgy áramlásvonalától a 2. földpadka aljáig tartó szélesség. |
Numerikus, pozitív |
5 láb 1.5 m |
|
2. földpadka esése |
A 2. földpadka esése. |
Numerikus, pozitív |
1 (: 1) |
|
2. völgymélység |
A 2. földpadka tetejénél a völgy mélysége. |
Numerikus, pozitív |
0.5 láb 0.15 m |
|
Völgyszélesség a 2. elemben |
A völgy első élétől a 2. földpadka tetején az áramlásvonalig tartó szélesség. |
Numerikus, pozitív |
6 láb 2 m |
|
Völgyszélesség a 2. elemen kívül |
A völgy áramlásvonalától a 3. földpadka aljáig tartó szélesség. |
Numerikus, pozitív |
3 láb 1 m |
|
3. földpadka esése |
A 3. földpadka esése. |
Numerikus, pozitív |
1 (: 1) |
|
3. völgymélység |
A 3. földpadka tetejénél a völgy mélysége. |
Numerikus, pozitív |
0.5 láb 0.15 m |
|
Völgyszélesség a 3. elemben |
A völgy első élétől a 3. földpadka tetején az áramlásvonalig tartó szélesség. |
Numerikus, pozitív |
6 láb 2 m |
|
Völgyszélesség a 3. elemen kívül |
A völgy áramlásvonalától a 4. földpadka aljáig tartó szélesség. |
Numerikus, pozitív |
3 láb 1 m |
|
4. földpadka esése |
A 4. földpadka esése. |
Numerikus, pozitív |
1 (: 1) |
|
4. völgymélység |
A 4. földpadka tetejénél a völgy mélysége. |
Numerikus, pozitív |
0.5 láb 0.15 m |
|
Völgyszélesség a 4. elemben |
A völgy első élétől a 4. földpadka tetején az áramlásvonalig tartó szélesség. |
Numerikus, pozitív |
3 láb 1 m |
|
Völgyszélesség a 4. elemen kívül |
A völgy áramlásvonalától az utolsó körömvonal-kapcsolódás aljáig tartó szélesség. |
Numerikus, pozitív |
3 láb 1 m |
|
Pipe1 mérete |
Az 1. cső átmérője. |
Numerikus, pozitív |
4 hüvelyk 0.1 m |
|
Pipe1 távolsága |
Az 1. cső és az 1. földpadka élének távolsága. |
Numerikus, pozitív |
5 láb 1.5 m |
|
Pipe2 mérete |
A 2. cső átmérője. |
Numerikus, pozitív |
4 hüvelyk 0.1 m |
|
Pipe2 távolsága |
A 2. cső és a 2. földpadka élének távolsága. |
Numerikus, pozitív |
5 láb 1.5 m |
|
Pipe3 mérete |
A 3. cső átmérője. |
Numerikus, pozitív |
6 hüvelyk 0.15 m |
|
Pipe3 távolsága |
A 3. cső és a 3. földpadka élének távolsága. |
Numerikus, pozitív |
5 láb 1.5 m |
|
Pipe4 mérete |
A 4. cső átmérője. |
Numerikus, pozitív |
8 hüvelyk 0.2 m |
|
Pipe4 távolsága |
A 4. cső és a 4. földpadka élének távolsága. |
Numerikus, pozitív |
5 láb 1.5 m |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
| Körömvonal felület | A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek. | Szükséges |
| Pipe1 távolsága | Ezzel felülbírálható a Pipe1 távolsága, és a Pipe1 egy eltolási nyomvonalhoz köthető. Az eltolás a következő objektumtípusok esetén adható meg: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| Pipe1 magassága | Ezzel felülbírálható a Pipe1 magassága. A szintmagasság megadása a következő objektumtípusok esetében hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| Pipe2 távolsága | Ezzel felülbírálható a Pipe2 távolsága, és a Pipe2 egy eltolási nyomvonalhoz köthető. Az eltolás a következő objektumtípusok esetén adható meg: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| Pipe2 magassága | Ezzel felülbírálható a Pipe2 magassága. A szintmagasság megadása a következő objektumtípusok esetében hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| Pipe3 távolsága | Ezzel felülbírálható a Pipe3 távolsága, és a Pipe3 egy eltolási nyomvonalhoz köthető. Az eltolás a következő objektumtípusok esetén adható meg: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| Pipe3 magassága | Ezzel felülbírálható a Pipe3 magassága. A szintmagasság megadása a következő objektumtípusok esetében hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| Pipe4 távolsága | Ezzel felülbírálható a Pipe4 távolsága, és a Pipe4 egy eltolási nyomvonalhoz köthető. Az eltolás a következő objektumtípusok esetén adható meg: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| Pipe4 magassága | Ezzel felülbírálható a Pipe4 magassága. A szintmagasság megadása a következő objektumtípusok esetében hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
A kezdeti sarokpont a csatolási pontnál található. A rendszer összeveti a sarokpont magasságát a célfelülettel, hogy megállapítsa bevágásról vagy töltésről van szó. A célfelületi metszés kiszámítása a megadott körömvonalesés alapján történik. Ha a célfelületi metszés magassága túllép a maximális körömvonal-magasságon, a földpadka magasságával rendelkező kapcsolódást illeszti be a program, és hozzáadja a földpadkát. A sarokpont visszakerül a földpadka külső élére, és a folyamat addig ismétlődik, amíg olyan körömvonal-kapcsolódás nem található, amelyik nem haladja meg a maximális körömvonal-magasságot. Minden földpadka (legfeljebb négy) a földpadkák mélységei és szélességei bemeneti paramétereit használja.
Mindegyik földpadkánál egy cső van beillesztve a bemeneti paraméterekben megadott távolságon, vagy felül van írva a távolság és magasság céljaival. A 0 csőméret kihagyja a csövet.
Művelet tervezési módban
Tervezési módban ez az alkotóelem 5 egységig rajzolja meg a kezdeti töltésrézsűt.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 | Töréspont | |
| P2, P5, P8, P11 | Földpadka_Belső | |
| P3, P6, P9, P12 | Árok | |
| P4, P7, P10, P13 | Földpadka_Külső | |
| P25 - P29 | Körömvonal | |
| P35, P38, P40, P42 | PipeCenter | |
| P36, P39, P41, P43 | Pipe_Invert | |
| L1, L4, L7, L10 | Tető, alapszint, földpadka | |
| L2, L3, L5, L6, L8, L9, L11, L12 | Tető, alapszint, völgy | |
| L24, L26, L27, L28 | Tető, alapszint, körömvonal | |
| L34, L35, L36, L37 | Cső |

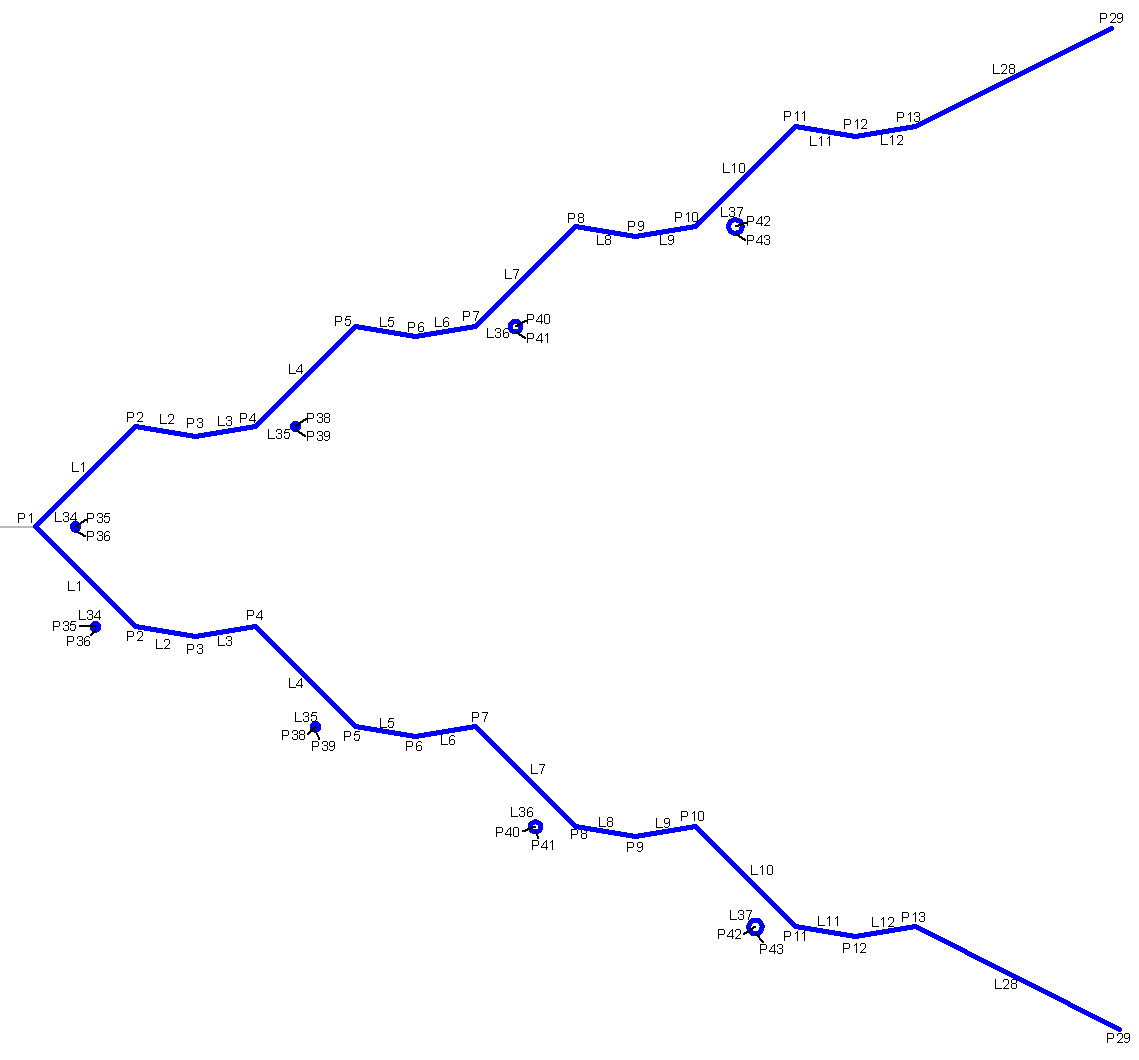

Kódolási ábra
