A SimpleTunnelOpenBottom alkotóelem a nyílt alsó résszel rendelkező egyszerű alagutakhoz használható. A megadott magasságot, szélességet és anyagvastagságot használja.
Csatolás
A csatolási pont az alagút alsó középpontjánál van.
Beviteli paraméterek
|

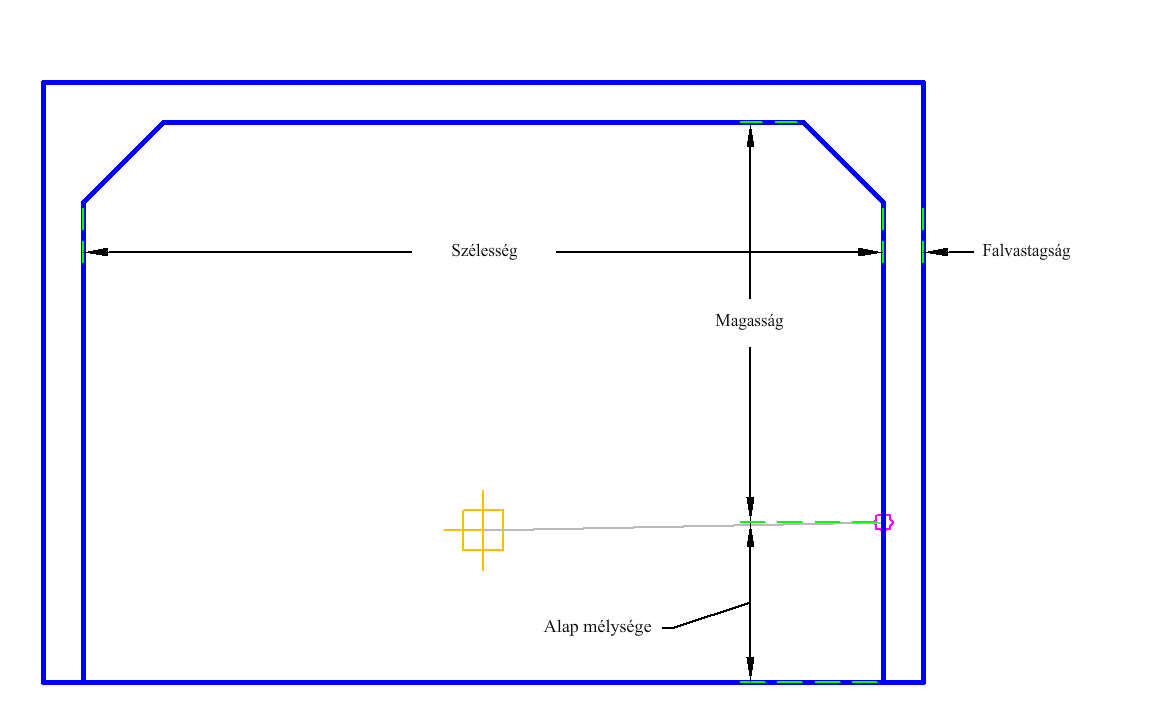

Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Szélesség dupla bemenete | Az alagút belső szélessége | Numerikus, pozitív |
10 láb 3 m |
| Alagút magassága | Az alagút belső magassága | Numerikus, pozitív |
5 láb 1.5 m |
| Falvastagság | Az alagút falainak és tetejének szélessége | Numerikus, pozitív |
0.5 láb 0.15 m |
| Alak neve | A kódok listája, amelyek hozzárendelhetők az alagút alakjához | Vesszővel tagolt karakterlánc | Alagút |
| Alagútmennyezet kapcsolódása | A kódok listája, amelyek hozzárendelhetők a mennyezetkapcsolódáshoz. | Vesszővel tagolt karakterlánc | TunnelCeiling |
| Alagút belső falkapcsolódása | A kódok listája, amelyek hozzárendelhetők a belső falkapcsolódáshoz. | Vesszővel tagolt karakterlánc | TunnelInsideWall |
| Alagút felső kapcsolódása | A kódok listája, amelyek hozzárendelhetők a felső kapcsolódáshoz | Vesszővel tagolt karakterlánc | TunnelTop |
| Alagút külső falkapcsolódása | A kódok listája, amelyek hozzárendelhetők a külső falkapcsolódáshoz | Vesszővel tagolt karakterlánc | TunnelOutsideWall |
| Alapozás mélysége | Az alagút falainak mélysége az alagút padlója alatt | Numerikus, pozitív |
5 láb 1.5 m |
| Alagút jobb felső kódja | A kódok listája, amelyek hozzárendelhetők a jobb felső ponthoz | Vesszővel tagolt karakterlánc | TunnelTopRight |
| Alagút bal felső kódja | A kódok listája, amelyek hozzárendelhetők a bal felső ponthoz | Vesszővel tagolt karakterlánc | TunnelTopLeft |
Célparaméterek
Nincsenek.
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
A pontok, kapcsolódások és alakok a bevitt paraméterek alapján jönnek létre.
Művelet tervezési módban
Tervezési módban az alkotóelem megjeleníti az alagutat alkotó csatolásokat.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 | InnerWallMidHeightRight | |
| P2 | TunnelInsideWall_Right_Hinge2 | |
| P3 | TunnelInsideWall_Top_Left | |
| P4 | InnerWallMidHeightLeft | |
| P5 | Alapszint, BottomWallOutside | |
| P6 | TunnelTopLeft, tető | |
| P7 | TunnelTopRight, tető | |
| P9 | Alapszint | |
| P12 | TunnelInsideWall_Top_Right | |
| P13 | TunnelInsideWall_Left_Hinge1 | |
| L1 | TunnelInsideWall | |
| L2, L13, L14 | TunnelCeiling | |
| L3, L9, L12 | TunnelInsideWall | |
| L4, L11, L15 | Alapszint | |
| L5, L10 | TunnelOutsideWall | |
| L6 | TunnelTop | |
| L12 | TunnelInsideWall | |
| S1 | Alagút | |
| S2 | Eltávolítás |

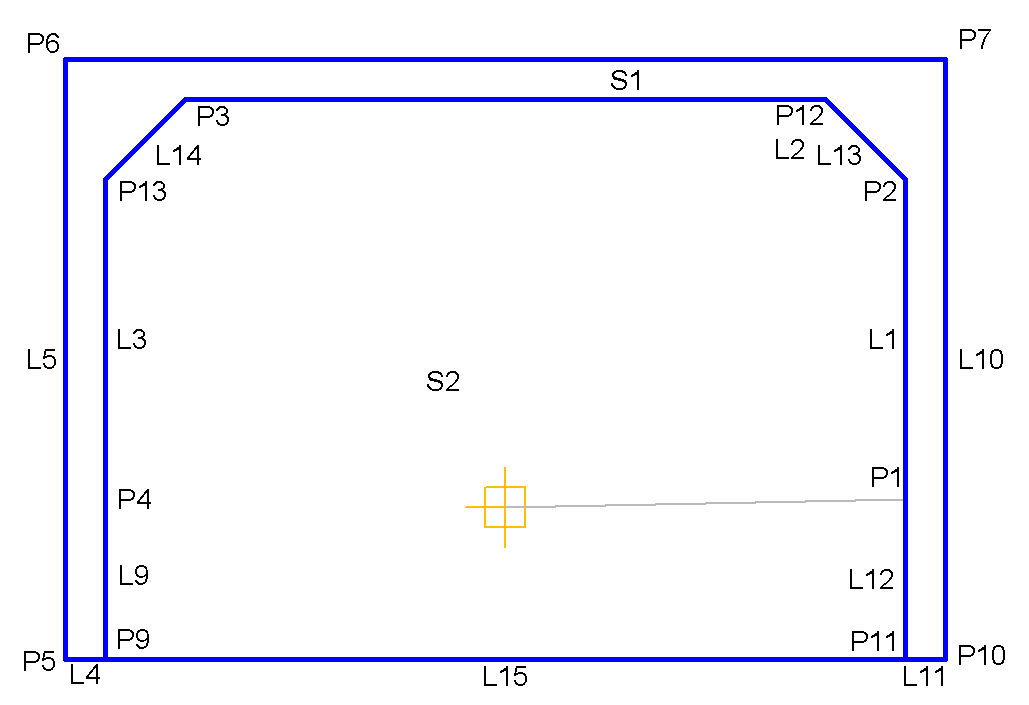

Kódolási ábra
