A DitchWithBermInFill alkotóelem egy előre definiált geometriájú árkot helyez el, feltöltött és bevágott padkával.
A padka esése szintén előre definiált, a létrejött csatolás pedig a legközelebbi felületcélig terjed ki.
Csatolás
A csatolási pont a körömvonal-kapcsolódás belső élén található.

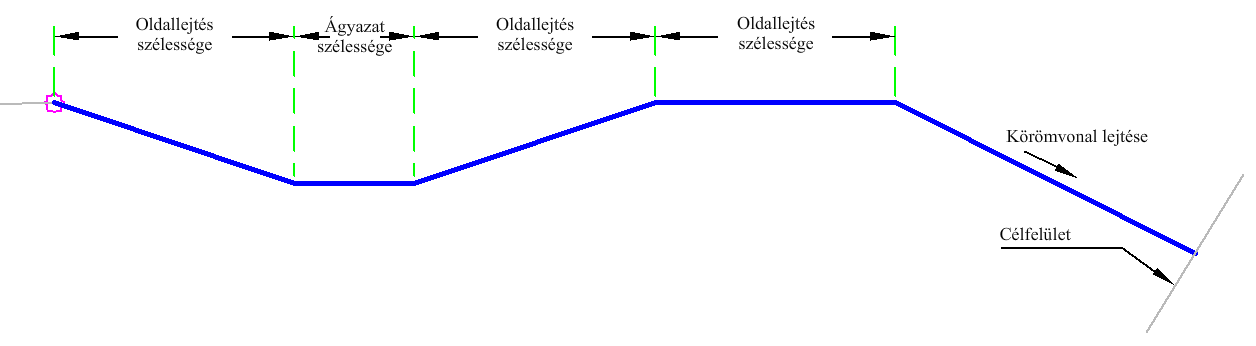

Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Oldal |
Megadja az alkotóelem elhelyezési oldalát. |
Bal/Jobb |
Jobb |
|
Oldalesés |
Az árok oldalesése. |
Numerikus, pozitív |
3 (: 1) |
|
Körömvonal esése |
A körömvonal-kapcsolódás esése. |
Numerikus, pozitív |
2 (: 1) |
|
Alapszélesség |
Az árok aljának szélessége. |
Numerikus, pozitív |
2 láb 0.60 m |
|
Oldalesés szélessége |
Az oldalesés szélessége. |
Numerikus, pozitív |
4 láb 1.20 m |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
|
Körömvonal felület |
A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek. |
Szükséges |
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
Az alkotóelem elkészíti az árok alakját a bemeneti paraméterek alapján. Amint az árok alakja elkészült, a program meghatározza, hogy az árok bevágott vagy feltöltött lesz-e. Ha bevágott, akkor a körömvonal esése alapján körömvonal-kapcsolódás jön létre. Ha feltöltött, akkor padka jön létre az oldalesés szélessége alapján.
Művelet tervezési módban
Tervezési módban az alkotóelem megjeleníti a feltöltött árkot alkotó csatolásokat.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 | Töréspont, Tető | Csatolási pont, árok kezdőpontja |
| P2 | Tető, Ditch_In | Az árok aljának a csatlakozáshoz legközelebbi pontja |
| P3 | Tető, Ditch_Out | Az árok aljának a csatlakozástól legtávolabbi pontja |
| P4 - P5 | Tető | |
| P6 | Körömvonal | Körömvonal pont |
| L1 | Tető, Ditch_In | |
| L2 | Tető, Ditch_Bottom | |
| L3 | Tető, Ditch_Out | |
| L4 - L5 | Tető |

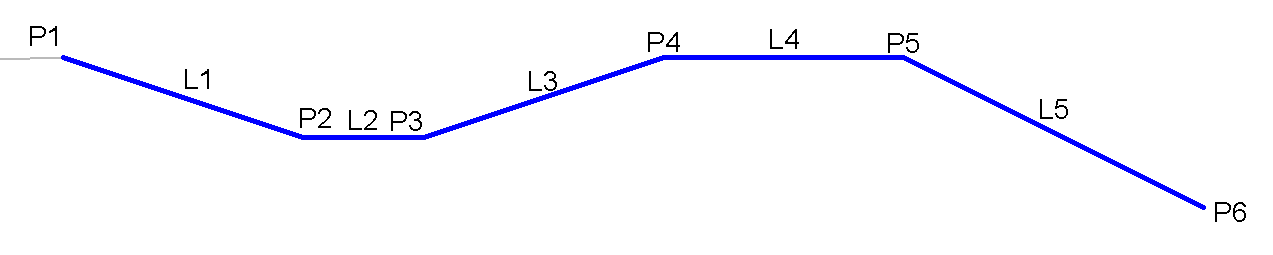

Kódolási ábra
