VegetatedFilterStrip

Csatolás

A csatolási pont a vegetációs szűrősáv belső szélén található. Ez a komponens a bal és a jobb oldalhoz is csatolható.

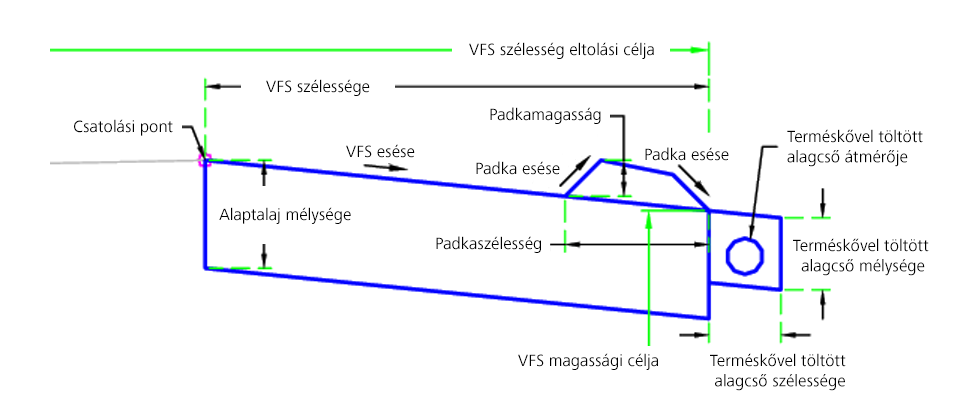

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy melyik oldalra kerüljön az alkotóelem	Bal / Jobb	Jobb
Terméskővel töltött alagcsövek elvezetőnyílásának hozzáadása	Terméskővel töltött alagcsövek elvezetőnyílásának hozzáadása a szűrő végén	Igen/Nem	Igen
Padka esése	A padka esése	Numerikus, pozitív	1 ( : 1)
Padkaszélesség	Padka szélessége	Numerikus, pozitív	2 láb 0.60 m
Padkamagasság	Padka magassága	Numerikus, pozitív	0.5 láb 0.15 m
Padka hozzáadása a lábazatnál	Padka hozzáadása a lábazatnál a víz megállításához	Igen/Nem	Igen
Alaptalaj mélysége	Alaptalaj mélysége	Numerikus, pozitív	1.5 láb 0.45 m
Alaptalaj hozzáadása	Alaptalaj hozzáadása	Igen/Nem	Igen
VFS esése	Vegetációs szűrősáv esése	Numerikus	-10%
VFS szélessége	Vegetációs szűrősáv szélessége	Numerikus, pozitív	15 láb 4.5 m
Terméskővel töltött alagcső átmérője	Terméskővel töltött alagcső átmérője	Numerikus, pozitív	0.5 láb 0.15 m
Terméskővel töltött alagcső mélysége	Terméskővel töltött alagcső mélysége	Numerikus, pozitív	1 láb 0.3 m
Terméskővel töltött alagcső szélessége	Terméskővel töltött alagcső szélessége	Numerikus, pozitív	1 láb 0.3 m

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.

Paraméter	Leírás	Állapot
VFS szélessége	Ezzel felülbírálható a vegetációs szűrősáv eltolásának értéke, és a perem egy eltolási nyomvonalhoz köthető. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
VFS szintmagassága	Ezzel felülbírálható a vegetációs szűrősáv, és a szintmagasság egy hossz-szelvény szintmagasságához köthető. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható

Futásidejű logikai hozzárendelések

Nincsenek.

Kimeneti paraméterek

Nincsenek.

Viselkedés

A csatolási ponttól kezdve a program a pályafelületi felületet és a párhuzamos ágyazatot a megadott szélességi és mélységi értékek alapján illeszti be. Függőleges kapcsolódások zárják le az alakot a vegetációs szűrősáv mindkét végén. A vegetációs szűrősáv túlsó oldalán egy opcionális padkát hoz létre a program. A vegetációs szűrősáv végén egy opcionális terméskővel töltött alagcsövet hoz létre a program.

Működés tervezési módban

Tervezési módban ez az alkotóelem a bemeneti paraméterek alapján megjeleníti az összes kapcsolódást.

Pont-, kapcsolódás- és alakkódok

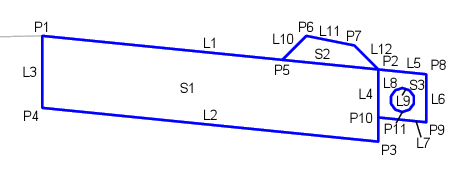

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P2	Szűrő_Külső	Vegetációs szűrősáv külső pereme
P5-P7	Padka
P11	Cső_Folyásfenék	Terméskővel töltött alagcső folyásfeneke
L1	Szűrő, Tető	Vegetációs szűrősáv teteje
L2, L7	Alapszint
L5	Tető, TerméskővelTöltöttAlagcső	Terméskővel töltött alagcső teteje
L9	Cső
L10-12	Padka
S1	VFS	Vegetációs szűrősáv
S2	Padka
S3	TerméskővelTöltöttAlagcső	Terméskővel töltött alagcső
