A CurbOffsetPipe alkotóelem egy szegély és egy vízelvezető, és mögöttük egy cső elhelyezéséhez használatos. A szegély mögött egy terasz helyezhető el.
Csatolás
A csatolási pont a vízlevezető csatorna perempontján van.

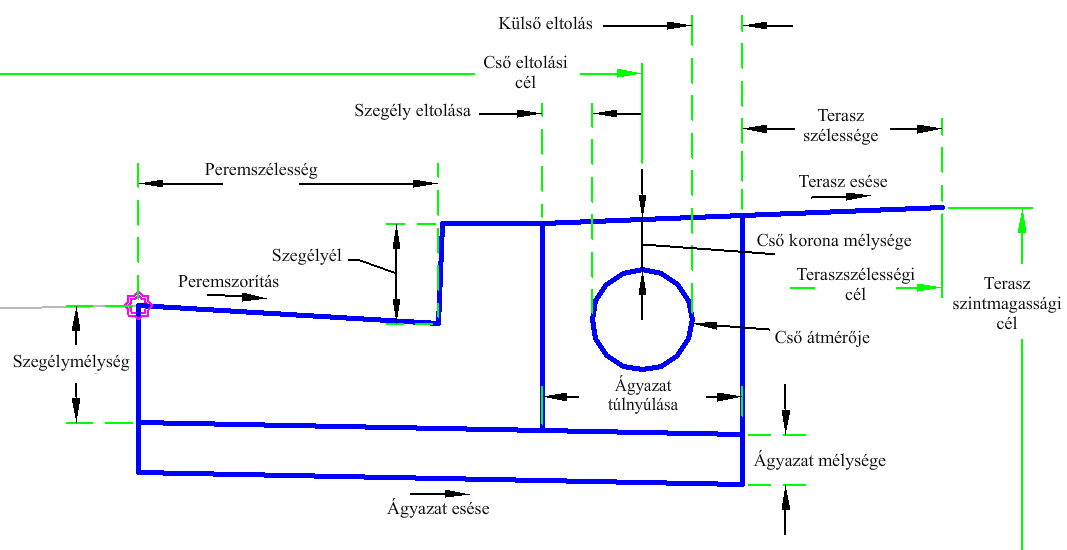

Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Oldal |
Megadja az alkotóelem elhelyezési oldalát. | Bal/Jobb |
Jobb |
|
Perem szélessége |
Szélesség a csatorna peremétől a folyásvonalig. | Numerikus |
1.5 láb 0.45 m |
|
Perem esése |
A vízlevezető csatorna %-os esése. | Numerikus |
6 (%) |
|
Szegélyél |
A folyásvonaltól a szegély felső részéig terjedő magasság. | Numerikus |
0.5 láb 0.15 m |
|
Szegélymélység |
A szegély mélysége a perempontnál. | Numerikus, pozitív |
0.583 láb 0.18 m |
|
Ágyazati réteg mélysége |
Az ágyazati réteg mélysége a csatolási pontban (nulla a kihagyáshoz). | Numerikus, pozitív |
0.25 láb 0.08 m |
|
Ágyazati réteg túlnyúlása |
Az a szélesség, amellyel az ágyazati réteg túlnyúlik a szegélyen. | Numerikus |
1 láb 0.3 m |
|
Terasz szélessége |
A terasz szélessége. | Numerikus, pozitív |
1 láb 0.3 m |
|
Terasz esése |
A terasz %-os esése. | Numerikus |
4 (%) |
|
Cső átmérője |
Vízelvezető cső átmérője. | Numerikus, pozitív |
0.5 láb 0.15 m |
|
Szegély távolsága |
A szegély hátsó részé és a vízelvezető cső közötti távolság. | Numerikus |
0.25 láb 0.08 m |
|
Külső távolság |
A vízelvezető cső és a csőágyazat szél közötti távolság. | Numerikus, pozitív |
0.25 láb 0.08 m |
|
Ágyazati réteg esése |
Az ágyazati réteg %-os esése. | Numerikus |
2 (%) |
|
Cső tetőmélysége |
A vízelvezető cső folyásfeneke és a csőágyazat alja közötti távolság. | Numerikus, pozitív |
0.25 láb 0.08 m |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
|
Terasz szélessége |
Ezzel felülbírálható a terasz szélességértéke, és a terasz szélessége egy eltolási nyomvonalhoz köthető. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
|
Terasz magassága |
Ezzel felülbírálható a terasz esése, és a terasz szintmagassága egy hossz-szelvény szintmagasságához köthető. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
|
Cső eltolása |
Ezzel felülbírálható a cső eltolásának értéke, és a cső egy eltolási nyomvonalhoz köthető. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
Az alkotóelem elkészíti az egyszerű szegély és vízlevezető csatorna alakját, a vízlevezető csatorna peremén levő csatolási ponttal. Ez után egy cső kerül a szegély mögé ágyazati anyaggal. A cső ágyazati anyaga mögött egy terasz helyezhető el.
Művelet tervezési módban
Tervezési módban ez az alkotóelem megjeleníti a szegély és vízlevezető csatorna, a cső és a terasz komponenst a megadott beviteli paraméterek alapján.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 | Perem, tető | Vízlevezető csatorna perempontja |
| P2 | Folyásvonal_folyóka | Vízlevezető csatorna folyásvonalának pontja |
| P3 | Felsőszegély | Szegély teteje |
| P4 | Hátsószegély | Szegély háta |
| P5 - P6 | Curb_Base | Az alap teteje a szegély alatt |
| P7 | Ágyazat, alapszint | Az alap alja a szegély alatt |
| P8 | SubBaseExtension | Az alap teteje a cső alatt |
| P9 | Ágyazat, alapszint | Az alap alja a cső alatt |
| P10 | Tető | |
| P11 | TopPipe | A cső teteje |
| P12 | CenterPipe | A cső közepe |
| P13 | BottomPipe | A cső feneke |
| P14 | Tető, TerraceWidth | A terasz vége |
| P15 | SubbaseExtension | Ágyazati réteg hátulja |
| L1 | Tető, szegély, perem | A szegély pereme |
| L2 | Tető, szegély, CurbFace | Szegélyél |
| L3 | Tető, szegély, CurbTop | A szegély teteje |
| L4 - L5 | Curb_Base | Szegélyélek |
| L6 | Curb_Back | A szegély háta |
| L7 | SubBaseDepth, alapszint | Ágyazati réteg teteje a szegély alatt |
| L8 | SubBaseExtension | Ágyazati réteg teteje a szegély mögött |
| L9 | Ágyazat, alapszint | Ágyazati réteg csatolása a cső alatt |
| L10 | Alapszint, Ágyazati réteg | Az ágyazati réteg alja |
| L11 | Tető, terasz | Terasz |
| L12 | Cső | |
| L13 | Tető, TerraceWidth | Terasz |
| L14 | SubbaseExtension | |
| L15 | Alapszint | |
| S1 | Szegély | |
| S2 | Ágyazati réteg | |
| S3 | Háttöltés | Anyag a cső körül |

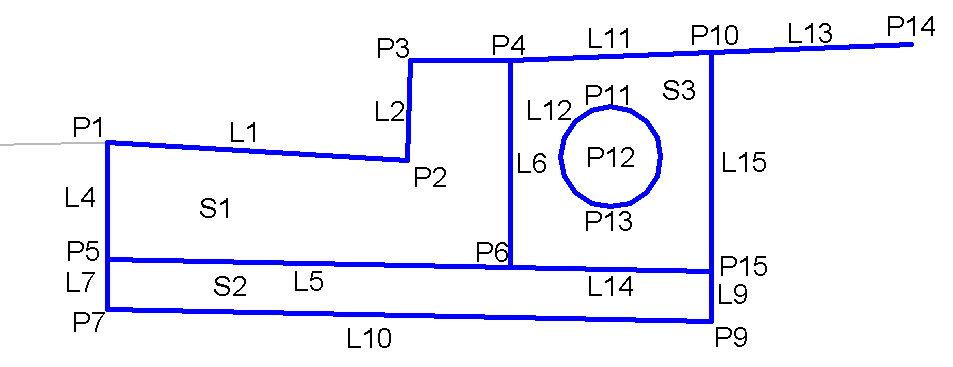

Kódolási ábra
