SimpleCutWithLanding

Az SimpleCutWithLanding alkotóelem egy egyszerű mutatóvéget/padkát tesz lehetővé kivágási lehetőséggel. Az alkotóelem csak vágás esetén hoz létre körömvonalat.

Csatolás

A csatolási pont a mutatóvég előtti csatolások legbelső pontjánál van.

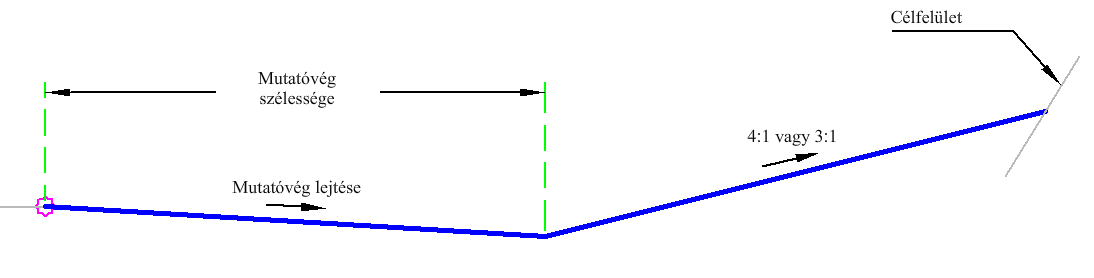

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja az alkotóelem elhelyezési oldalát.	Bal/Jobb	Jobb
Mutatóvég szélessége	A mutatóvég szélessége	Numerikus, pozitív	5 láb 1.5 m
Mutatóvég lejtése	A mutatóvég %-os esése.	Numerikus	-6 ( % )

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.

Paraméter	Leírás	Állapot
Körömvonal felület	A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek.	Választható

Futásidejű logikai hozzárendelések

Nincsenek.

Kimeneti paraméterek

Nincsenek.

Viselkedés

A mutatóvéget a bemeneti paraméterek használatával rajzolja meg a program. Ezután a körömvonal magasságát számítja ki. Ha a távolság kevesebb, mint 7,5 m, akkor a rendszer egy 4:1 arányú körömvonalesést használ. Ha a magasság kisebb, mint 10,5 m, akkor a rendszer egy 3:1 arányú körömvonalesést használ. Egyéb esetben a körömvonalesés 2:1 arányú lesz.

Töltés esetén a körömvonalesés nem jön létre.

Művelet tervezési módban

Tervezési módban az alkotóelem megjeleníti a mutatóvéget alkotó csatolásokat és egy csatolást a vágási körömvonalhoz.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P1	Tető, Töréspont
P2	Tető, LandingOuter	Mutatóvég külső pontja
P3	Daylight_point	Körömvonal pont
L1, L2	Tető

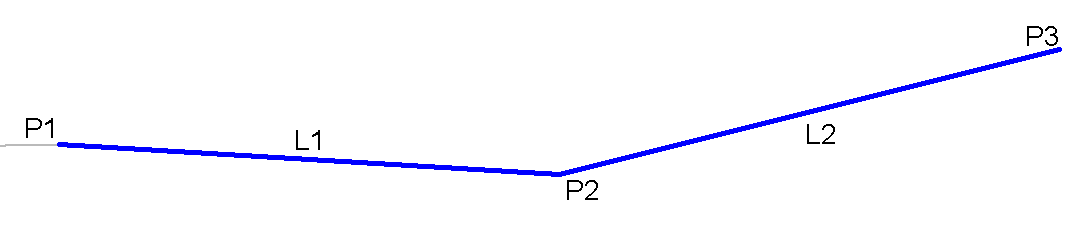

Kódolási ábra
