A BasicBenchTargetOneElevation egy egyszerű földpadka-alkotóelem, amely kapcsolódásokat helyez el a padkával rendelkező bevágási vagy töltési víznyelő rézsűk létrehozása céljából.
A földpadkáknál megadhatja a völgy szélességét és mélységét, valamint kijelölhet egyetlen felszínt a földpadka pontjánál.
Csatolás
A csatolási pont a kezdeti bevágási vagy töltésrézsű belső élén található. Ez a komponens a bal és a jobb oldalhoz is csatolható.

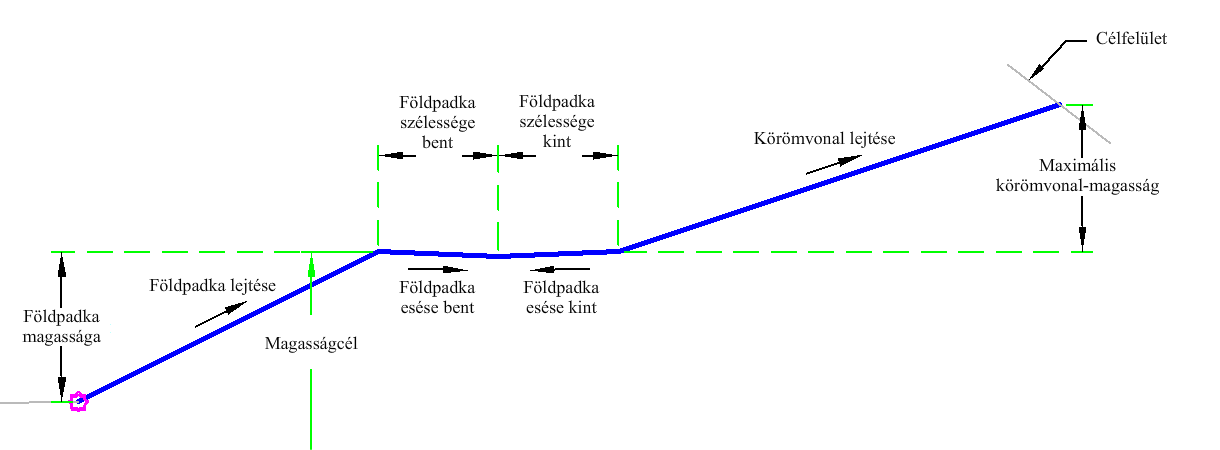

Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Oldal |
Megadja az alkotóelem elhelyezési oldalát. |
Bal / Jobb |
Jobb |
|
Maximális körömvonal-magasság |
A bevágási vagy töltési körömvonal-kapcsolódás maximális engedélyezett magassága padozatképzés nélkül. |
Numerikus |
15.0 láb 4.5 m |
|
Földpadka magassága |
A padka legnagyobb megengedett magassága egy új padka előtt. |
Numerikus |
10.0 láb 3.0 m |
|
Földpadka esése |
A padkák közötti esés. |
Numerikus, pozitív |
1 (: 1) |
|
Földpadka megelőző lejtése |
A földpadka +/- %-os lejtése. A pozitív lejtések a növekvő eltolás irányába emelkednek. |
Numerikus |
4 (%) |
|
Földpadka megelőző szélessége |
A földpadka-áramlásvonalhoz vezető padka szélessége |
Numerikus, pozitív |
4 láb 1.2 m |
|
Földpadka követő lejtése |
A földpadka +/- %-os lejtése. A pozitív lejtések a növekvő eltolás irányába emelkednek. |
Numerikus |
4 (%) |
|
Földpadka követő szélessége |
A földpadka-áramlásvonalat követő padka szélessége. |
Numerikus |
4 láb 1.2 m |
|
Körömvonal lejtése |
A körömvonal lejtése. |
Numerikus, pozitív |
2 (: 1) |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
|
Körömvonal felülete |
A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek. | Szükséges |
|
Elevation Target |
Ezzel felülbírálható a földpadka magassága, és hozzáköthető egy hossz-szelvényhez. Ez a művelet a következő objektumtípusokon hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
A kezdeti sarokpont a csatolási pontnál található. A rendszer összeveti a sarokpont magasságát a célfelülettel, hogy megállapítsa, bevágásról vagy töltésről van-e szó. Az első kapcsolódás ezután felépül a célmagassághoz, ellenkező esetben pedig a földpadka magasságára lesz beállítva. A rendszer hozzáadja a földpadka kapcsolódásait. A sarokpont visszakerül a földpadka külső élére, majd a rendszer egy körömvonal-kapcsolódást talál.
Működés tervezési módban
Tervezési módban ez az alkotóelem egy bevágásrézsűt rajzol egy földpadkával.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 - P5 | Tető | |
| P5 | Körömvonal | Körömvonal pont a bevágási vagy töltési feltételnél. Ez csak a tényleges körömvonal pontra vonatkozik. |
| L1 - L4 | Tető |

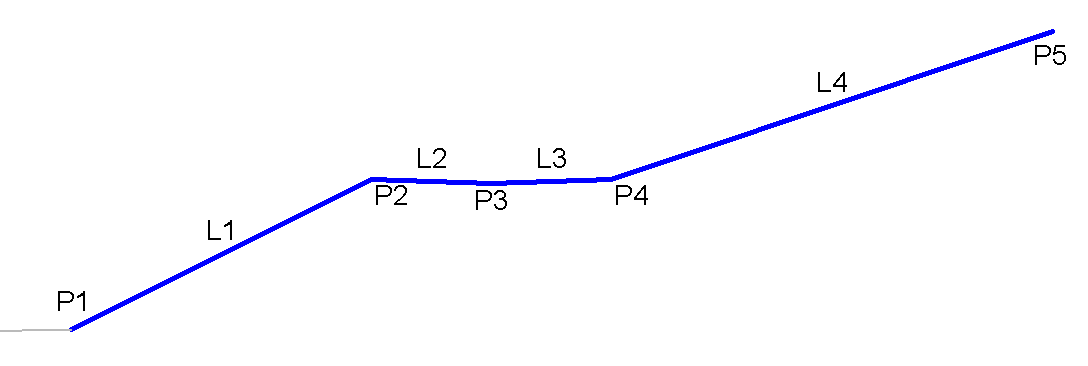

Kódolási ábra
